气动衬氟V型法兰调节球阀
产品系列
CVQ4-Q
密封材质
F46 / PTFE / PFA
公称通径
DN25 ~ DN500
连接方式
法兰
公称压力
PN16 ~ PN25 / CL150
介质温度
软密封:≤180℃
阀体材质
WCB / 304 (衬F46、PTFE、PFA)
驱动方式
气动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

气动衬氟V型法兰调节球阀

V型衬氟球阀阀内腔及球体均采用高压注塑工艺,将衬里材料衬于阀门壳体内壁,具有可靠的耐腐蚀性和密封性。
衬有耐腐蚀、耐老化的氟塑料FEP(简称F46)或PTFE(简称F4)或可溶性聚四氟乙烯(简称PFA)。
V型衬氟球阀阀芯设计成带有特殊形状的V型缺口具有精确的截流物性和控制功能,适用于各种控制场合,具有结构紧凑、体积小、流通能力大等特点。
由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。
流量特性:等百分比 / 可调比:100:1
适用介质:含纤维质的流体、料浆类流体、高粘度流体、含聚合物、颗粒物、结晶体等流体。
应用领域:广泛适用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

产品特色

01

特殊模压工艺

采用特殊模压工艺,将衬里材料衬于阀门壳体内壁,能耐强酸、强碱介质的腐蚀。并使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

02

一体式设计

阀球与阀杆一体式金属嵌件外包氟塑料工艺制造,杜绝由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了使用中的安全性,并具有耐腐蚀性好、密封性好、启闭灵活、快速的特点。

03

精准调节

可根据不同的工况提供不同角度的V型球,满足不同流量下的调节精度控制,起到更好的节流和控制流量的功能。

04

衬氟工艺

采用氟塑料衬里层的球阀,具有极高的化学稳定性,专用于控制腐蚀性或强腐蚀性介质,内腔表面可选择各种氟塑料,具有强度高、耐腐蚀的特点。

05

优选钢材

阀体采用优质的钢材精密铸造或锻造,结构紧凑、外观美观,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性。

06

流体阻力小

球阀是流体阻力最小的阀门,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。

07

实用性佳

小巧轻便,比普通O型球阀的操作扭矩更小,阀座和阀芯可采用喷焊硬质合金或碳化钨来满足不同工况的需求。

08

切断能力强

独特的V型阀芯和密封座在运动中产生很大的剪切力和擦拭性能,对含纤维的介质具有切断作用,对含固体颗粒的介质具有自洁功能。

09

密封性可靠

采用可拆卸的密封座盖设计,使安装维护更方便快捷,同时采用预警力弹簧,使密封座与阀芯紧密接触,保证密封的可靠性,并对在长期使用中的密封副磨损起到自动补偿作用。

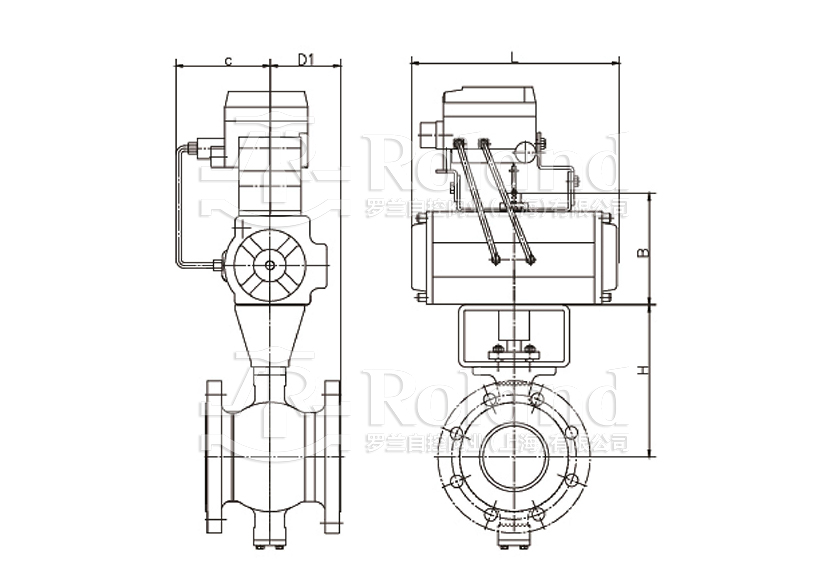

安装尺寸
