本系列产品属于直动式压力减压阀,主要有调节弹簧、活塞、阀座、阀瓣等零件组成。
通过调节调节弹簧压力设定出口压力,利用膜片直接传感下游压力驱动阀瓣利用活塞传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部分过流面积的大小,实现减压稳压功能。
本产品调压、稳压动作平稳,适用于卫生二次供水、食品、饮料、医药等纯净管路系统。
阀体采用优质的不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性
采用活塞与膜片设计,改善膜片寿命短不耐压与活塞因杂质磨损渗漏缺失
通过改变节流面积,使流速及流体的动能改变,达到减压的目的;依靠控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,在一定的误差范围内保持恒定
阀门采用压力平衡设计,不因一次侧压力不稳定而影响出口压力,二次侧压力直接反应空压室,调节设定压力时,反应灵敏,调压精准
各个部件均由高精度数控设备加工,阀体内部采用精密抛光处理,保证了阀门的高洁净要求,外表面有多重处理方法:镜面,亚光,喷砂等,满足各种工况需求
两端采用卡盘快装连接方式,阀门维修时拆卸简单,清洗维护方便
调压范围 | 全闭至全开压力 | 测试压力 | 备注 |
1kgf/cm²-6kgf/cm² | — | 35kgf/cm² | — |
4kgf/cm²-10kgf/cm² | 出口压力 | 35kgf/cm² | 压力表显示 |
8kgf/cm²-13kgf/cm² | 1.5kgf/cm² | 35kgf/cm² | 出口压力 |
特殊流体调压范围定制 | — | — | — |

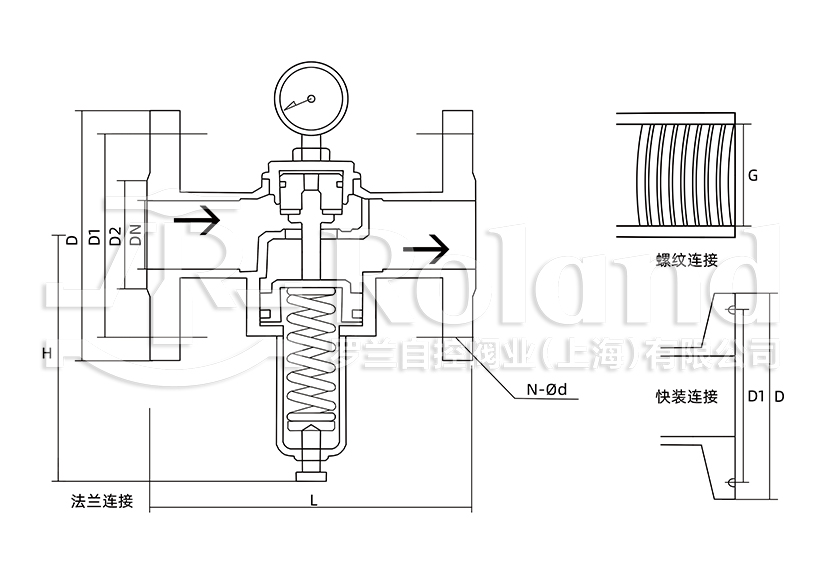

DN | L | H | CV值 |
15 | 70 | 85 | 2.4 |
20 | 85 | 105 | 9 |
25 | 90 | 105 | 11 |
40 | 115 | 130 | 21 |
50 | 120 | 130 | 25 |
