手动衬套旋塞阀
产品系列
密封材质
金属密封
公称通径
1/2" ~ 24"
连接方式
法兰
公称压力
CLASS150 ~ CLASS300
介质温度
≤250℃
阀体材质
WCB / 304 / 316
驱动方式
手动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

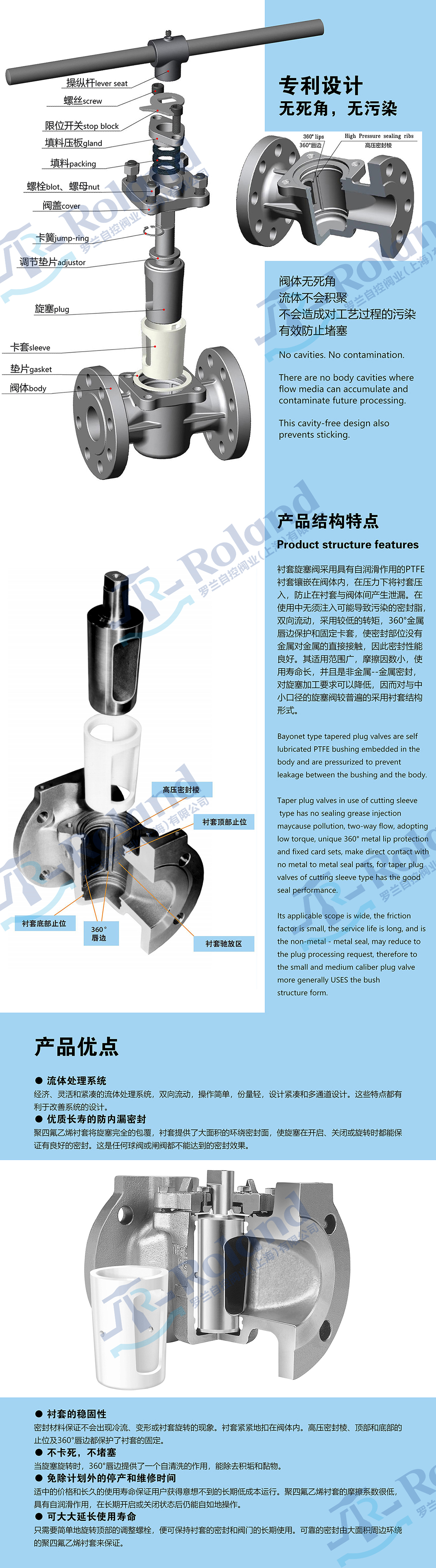

手动衬套旋塞阀

旋塞阀是一种快速开关阀,启闭件为一个带有通孔的塞体,塞体随阀杆转动,以实现启闭动作。
由于阀门密封面之间运动带有摩擦作用,而且在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的管路上切断或接通介质。
旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。这些形状使旋塞阀的结构变得轻巧。
旋塞阀最适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。
适合介质:水、油品、煤气等
广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备、市政阀门、机械设备阀门、电子工业阀门、城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、中央空调、过滤设备、环保设备等领域。

产品特色

01

阀体设计

经济、灵活和紧凑的流体处理系统,双向流动,操作简单,份量轻, 设计紧凑和多通道设计,这些特点都有利于改善系统的设计

02

衬套的稳固性

密封材料保证不会出现冷流、变形或衬套旋转的现象, 衬套紧紧地扣在阀体内,高压密封棱、顶部和底部的止位及360°唇边都保护了衬套的固定

03

摩擦系数低

聚四氟乙烯衬套的摩擦系数很低,具有自润滑作用,保证了阀门在长期开启或关闭状态后仍能自如地操作

04

持久耐用

双重密封+360°唇边设计,防止泄露,改善阀门的性能,大大延长了阀门的正常运行时间,寿命耐久

05

无死角设计

当旋塞旋转时,360°唇边提供了一个自清洗的作用,能除去积垢和黏物,阀体无死角,流体不会积聚,不会造成对工艺过程的污染,可防止堵塞

06

密封性可靠

聚四氟乙烯衬套可以将旋塞完全的包覆,衬套提供了大面积的环绕密封面,使旋塞在开启、关闭或旋转时都能保证有良好的密封
