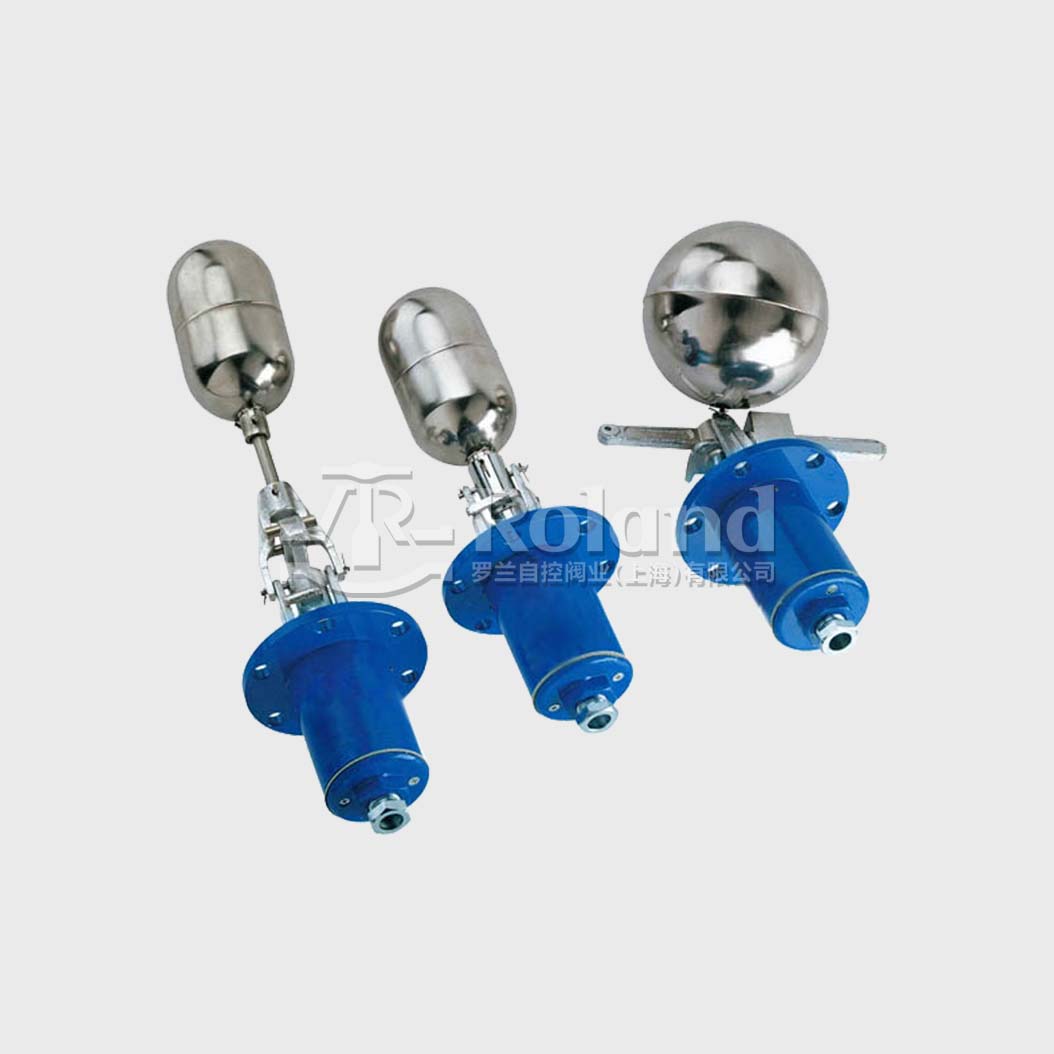

UQK-01、UQK-02、UQK-03型浮球液位控制器适用于对各种容器内液体的液体控制，当液位到达上、下切换值时，控制器触点发出通断开关式信号。
产品系列分防爆或非防爆两大类，防爆型能用于易燃和易爆介质为1.2级及A、B、C组承压容器的液位控制。
控制器不适用于对黄铜、不锈钢等材料有较强腐蚀作用以 及含有导磁杂质的介质。
浮球液位控制器结构原理
UQK型浮球液位控制器由互为隔离的浮球组和触头组二大部分组成。液位开关 浮球开关当被测液位升高或降低时，浮球1随之升降，
使其端部的磁钢2上、下摆动，通过磁力作用，推斥安装在外壳3内相同磁极的磁钢4上、下摆动，其另一端的动触点5便在静触头1-1及2-2间连通或断开。
产品规格：L=300~1000mm
连接法兰标准：
UQK-01、02、03型为非标准法兰
UQK-01、02、03型-dIIBT4型为HG5012-58、DN80、PN4.0
| 型号名称 | 防爆等级 | 介质压力(MPa) | 介质温度(℃) | 切换差(mm) | 整定方式 | 安装形式 | 电源及触点容量和寿命 |
| UQK-01型 | — | 1.0 | 150 | ≤14 | 不可调 | 水平 | 交流：220V、1.5A、 |
| UQK-01-dIIBT4型 | dIIBT4 | 4.0 | 150 | ≤14 | 不可调 | 水平 | 110V、2.5A |
| UQK-02型 | — | 1.0 | 150 | 25~250 | 有级可调 | 水平 | 直流：24V、2.5A、 |
| UQK-02-dIIBT4型 | dIIBT4 | 4.0 | 150 | 25~250 | 有级可调 | 水平 | 240V、0.5A |
| UQK-03型 | — | 1.0 | 150 | 8~1000 | 无级可调 | 垂直 | 寿命： |
| UQK-03-dIIBT4型 | dIIBT4 | 4.0 | 150 | 8~1000 | 无级可调 | 垂直 | 5×102 |
