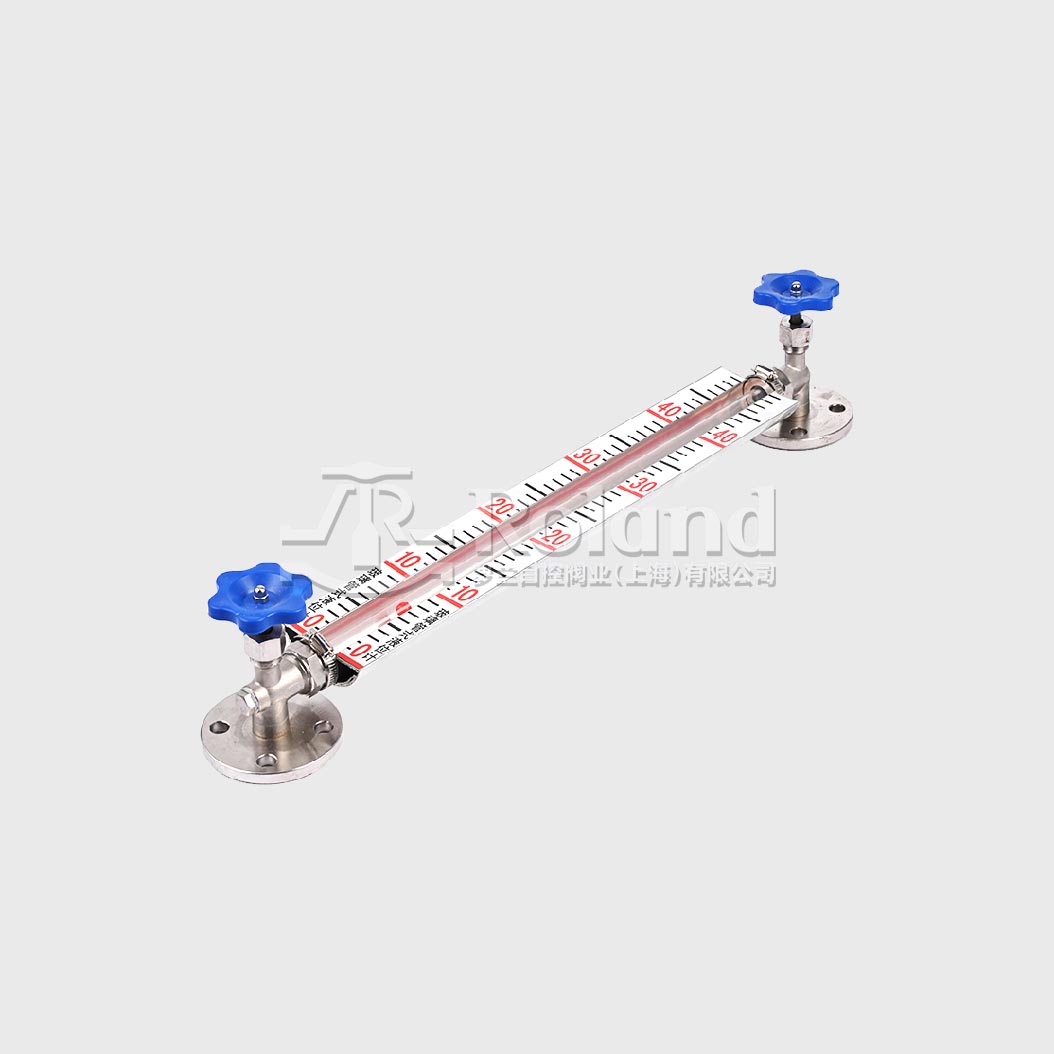

HG5型玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表。
液位计主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
玻璃管液位计的结构原理
仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连接器，通过玻璃管就可直接显示容器内介质液位的高度。
玻璃管液位计两端均装有针型阀，针型阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力下自动关闭针型阀通道，以防止容器内介质外流。
玻璃管液位计的使用须知
为保证自密封作用，容器内介质压力应大于0.2MPa。
在打开上下阀时，阀杆退出转述不得少于4转，以免钢球在自封时，碰到阀杆的顶端。
选用优质的铸钢或不锈钢材质，具有耐压、耐磨、耐腐蚀、耐酸碱等良好的机械性能，使仪器经久耐用
任意长度均可定做，有机玻璃耐温80°C，可定做高温，玻璃管外径默认DN20，可选DN15或DN25，默认有机玻璃管
直读式仪表、刻度标注清晰、读数精准、直观可靠、结构简单、维修方便、经久耐用
玻璃管液位计安装中心距L和标尺刻度L1的关系
| L | 300 | 500 | 600 | 800 | 1000 | 1200 | 1400 | 1700 | 2000 |
| H | 150 | 350 | 450 | 650 | 850 | 1050 | 1250 | 1550 | 1850 |
| 名称 | 标准号 | 型号标志 | 规格（mm） |
| 玻璃管液位计 | HG5-227-80 | DAⅠPN1.6 | —— |
| 玻璃管液位计 | HG5-227-80 | DBⅠPN1.6 | 300 |
| 玻璃管液位计 | HG5-227-80 | DAⅡPN1.6 | 500 |
| 玻璃管液位计 | HG5-227-80 | DBⅡPN1.6 | 600 |
| 玻璃管液位计 | HG5-227-80 | WAⅠPN1.6 | 800 |
| 玻璃管液位计 | HG5-227-80 | WBⅠPN1.6 | 1000 |
| 玻璃管液位计 | HG5-227-80 | WAⅡPN1.6 | 1200 |
| 玻璃管液位计 | HG5-227-80 | WBⅡPN1.6 | 1400 |
| 液位计针形阀 | HG5-227-80 | （上）AⅠBⅠPN1.6 | 1700 |
| 液位计针形阀 | HG5-227-80 | （下）AⅠBⅠPN1.6 | 2000 |
| 液位计针形阀 | HG5-227-80 | （上）AⅡBⅡPN1.6 | —— |
| 液位计针形阀 | HG5-227-80 | （下）AⅡBⅡPN1.6 | —— |
注：D-不保温，W-保温，Ⅰ-碳钢，Ⅱ-不锈钢，A-平面法兰，B-凸面法兰
