衬氟视镜用以观测管路或设备中单元流体的流量、色泽变化，直接监控化工工艺流程。
视镜体采用碳钢精铸，内衬氟塑料（F46）， 镜片选用优质钢化玻璃，具有耐腐蚀性能和机械强度，且有外型美观、强度高、经久耐用的特点。
广泛使用于石油、化工、农药、染化、制酸制碱等行业，是目前防腐设备理想的选择。
阀体采用铸钢或不锈钢材质，具有良好的耐腐蚀性和耐磨损性，使得阀门具有更好的牢固性和使用性
钢化硼硅玻璃耐热温度在400度左右，石英玻璃耐热温度在1400度左右，具有优越的耐热性能，可以在各种高温工况下使用不炸裂，具有极好的耐热稳定性
石英玻璃耐压约2Mpa，钢化硼硅耐压较好约4Mpa，抗弯强度：100~220Mpa，抗压强度和抗弯强度高，机械性能稳定
窥视镜在管道系统中起到重要的作用，能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用
衬氟阀门专用于控制腐蚀性或强腐蚀性介质，内腔表面可选择各种氟塑料，具有强度高、耐腐蚀的特点
采用弹性座封设计，使用弹性闸板发生微量弹性变形的补偿作用达到良好的密封作用，密封件可更换，密封性能可靠，并且实现双向密封
PN6

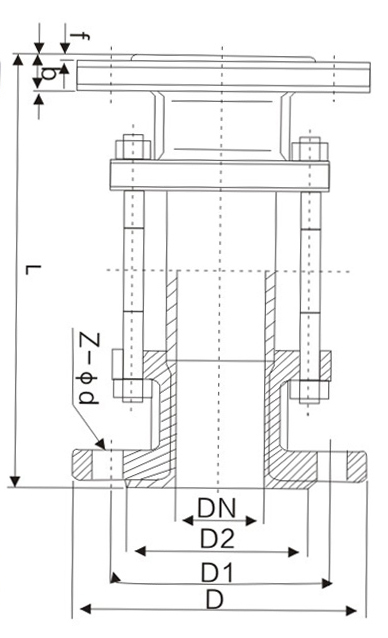

| DN | IN | L | L1 | D | D1 | D2 | F | B | Z-d | H |
| 15 | 1/2 | 200 | 200 | 80 | 55 | 40 | 3 | 14 | 4-12 | 160 |
| 20 | 3/4 | 200 | 200 | 90 | 65 | 50 | 3 | 16 | 4-12 | 160 |
| 25 | 1 | 250 | 230 | 100 | 75 | 60 | 3 | 16 | 4-12 | 200 |
| 32 | 1-1/4 | 250 | 230 | 120 | 90 | 70 | 3 | 17 | 4-14 | 200 |
| 40 | 1-1/2 | 250 | 230 | 130 | 100 | 80 | 3 | 17 | 4-14 | 200 |
| 50 | 2 | 250 | 230 | 140 | 110 | 90 | 3 | 17 | 4-14 | 200 |
| 65 | 2-1/2 | 250 | 240 | 160 | 130 | 110 | 3 | 17 | 4-14 | 220 |
| 80 | 3 | 250 | 240 | 190 | 150 | 125 | 3 | 19 | 4-18 | 220 |
| 100 | 4 | 250 | 240 | 210 | 170 | 145 | 3 | 20 | 4-18 | 220 |
| 125 | 5 | 300 | 250 | 240 | 200 | 175 | 4 | 20 | 8-18 | 240 |
| 150 | 6 | 300 | 300 | 365 | 280 | 200 | 4 | 22 | 8-18 | 300 |
| 200 | 8 | 300 | 350 | 320 | 225 | 255 | 4 | 24 | 8-18 | 300 |
PN10
| DN | IN | L | L1 | D | D1 | D2 | F | B | Z-d | H |
| 15 | 1/2 | 200 | 200 | 95 | 65 | 45 | 3 | 15 | 4-14 | 160 |
| 20 | 3/4 | 200 | 200 | 105 | 75 | 55 | 3 | 17 | 4-14 | 160 |
| 25 | 1 | 250 | 230 | 115 | 85 | 65 | 3 | 17 | 4-14 | 200 |
| 32 | 1-1/4 | 250 | 230 | 140 | 100 | 75 | 3 | 19 | 4-18 | 200 |
| 40 | 1-1/2 | 250 | 230 | 150 | 110 | 85 | 3 | 19 | 4-18 | 200 |
| 50 | 2 | 250 | 230 | 165 | 125 | 100 | 3 | 21 | 4-18 | 200 |
| 65 | 2-1/2 | 250 | 240 | 185 | 145 | 120 | 3 | 21 | 4-18 | 220 |
| 80 | 3 | 250 | 240 | 200 | 160 | 135 | 3 | 21 | 8-18 | 220 |
| 100 | 4 | 250 | 240 | 220 | 180 | 155 | 3 | 23 | 8-18 | 220 |
| 125 | 5 | 300 | 250 | 250 | 210 | 185 | 4 | 24 | 8-18 | 240 |
| 150 | 6 | 300 | 300 | 285 | 240 | 210 | 4 | 26 | 8-23 | 300 |
| 200 | 8 | 300 | 350 | 340 | 295 | 265 | 4 | 26 | 8-23 | 300 |
PN16
| DN | IN | L | L1 | D | D1 | D2 | 3 | B | Z-d | H |
| 15 | 1/2 | 200 | 200 | 95 | 65 | 45 | 3 | 15 | 4-14 | 160 |
| 20 | 3/4 | 200 | 200 | 105 | 75 | 55 | 3 | 17 | 4-14 | 160 |
| 25 | 1 | 250 | 230 | 115 | 85 | 65 | 3 | 17 | 4-14 | 200 |
| 32 | 1-1/4 | 250 | 230 | 140 | 100 | 75 | 3 | 19 | 4-18 | 200 |
| 40 | 1-1/2 | 250 | 230 | 160 | 110 | 85 | 3 | 19 | 4-18 | 200 |
| 50 | 2 | 250 | 230 | 165 | 125 | 100 | 3 | 21 | 4-18 | 200 |
| 65 | 2-1/2 | 250 | 240 | 185 | 145 | 120 | 3 | 21 | 4-18 | 220 |
| 80 | 3 | 250 | 240 | 200 | 160 | 135 | 3 | 21 | 8-18 | 220 |
| 100 | 4 | 250 | 240 | 220 | 180 | 155 | 4 | 23 | 8-18 | 220 |
| 125 | 5 | 300 | 250 | 250 | 210 | 185 | 4 | 24 | 8-18 | 240 |
| 150 | 6 | 300 | 300 | 285 | 240 | 210 | 4 | 26 | 8-23 | 300 |
| 200 | 8 | 300 | 300 | 340 | 295 | 265 | 4 | 26 | 12-23 | — |
CLASS150
| DN | IN | L | L1 | D | D1 | D2 | 3 | B | Z-d | H |
| 15 | 1/2 | 200 | 200 | 89 | 60.5 | 35 | 3 | 15 | 4-15 | 160 |
| 20 | 3/4 | 200 | 200 | 98 | 70 | 43 | 3 | 15 | 4-15 | 160 |
| 25 | 1 | 250 | 230 | 108 | 79.5 | 51 | 3 | 15 | 4-15 | 200 |
| 32 | 1-1/4 | 250 | 230 | 117 | 89 | 64 | 3 | 15 | 4-15 | 200 |
| 40 | 1-1/2 | 250 | 230 | 127 | 98.5 | 73 | 3 | 16 | 4-15 | 200 |
| 50 | 2 | 250 | 230 | 152 | 120.5 | 92 | 3 | 17 | 4-19 | 200 |
| 65 | 2-1/2 | 250 | 240 | 178 | 139.5 | 105 | 3 | 19 | 4-19 | 220 |
| 80 | 3 | 250 | 240 | 190 | 152.5 | 127 | 3 | 20 | 4-19 | 220 |
| 100 | 4 | 250 | 240 | 229 | 190.5 | 157 | 3 | 24 | 8-19 | 220 |
| 125 | 5 | 300 | 250 | 254 | 216 | 186 | 4 | 25 | 8-22 | 240 |
| 150 | 6 | 300 | 300 | 279 | 241.5 | 216 | 4 | 27 | 8-22 | 300 |
| 200 | 8 | 300 | 300 | 343 | 298.5 | 270 | 4 | 30 | 8-22 | — |
