复合式排气阀
产品系列
CAXR-16C
密封材质
NBR
公称通径
DN20 ~ DN100
连接方式
法兰
公称压力
PN10 ~ PN16
介质温度
NBR:-29°C ~ 80°C
阀体材质
WCB / 304 / 316
驱动方式
自动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

复合式排气阀

CARX复合式排气阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。
复合式排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作。
如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求。
当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水浮球被浮起,传动塞头至关闭位置,停止大量排气;
当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。
当抽水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。

产品特色

01

阀体设计

采用优质的铸钢或不锈钢材料,强度高、韧性好、耐腐蚀、耐磨损,使得阀门具有更好的牢固性和使用性

02

排气功能

装于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且出现负压时,能迅速吸入空气,防止管线因负压所产生损坏

03

防止管道破裂

防止因管道运转时出现停电、停泵管道会出现负压力,排气阀能迅速把空气吸入管内,防止管道振动或破裂

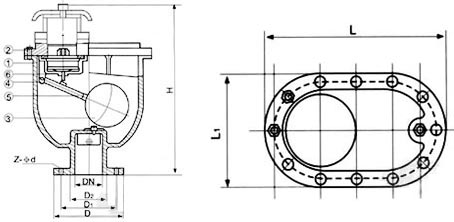

安装尺寸

DNHLL1DD1D2z-Φd
2037529018010575554-12
2537529018011585654-14
504803602051601251004-14
805204052451951601354-18
1005304052452151801554-18



每小时排气量


DN立方米/小时
252-88
5085-352
8022-904
10034-1413
15076-3179
200135-8831
250212-8831
300305-12717
350415-17309
400542-22608
