隔膜式遥控浮球阀

本产品由主阀和浮球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采取膜片式或活塞式两类结构。接管系统由浮球阀、球阀和接管组成。
当管道从进水端给水时，由于球阀、浮球阀是常开的，
水通过微型过滤器、球阀B、控制室、球阀A、浮球阀进入水池，主阀控制室不形成压力，主阀开启，水塔(池)供水。
当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室水压升高推动主阀关闭，供水停止。
当水池水面下降后，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面高度自动控制。

产品特色

01 流体阻力小: 阀体采用了全通道、直流式、流线型设计，流通能力大、水力损失小、流体阻力小、节能成效好

02 阀体设计: 采用优质的铸钢材料，强度高、韧性好、耐腐蚀、耐磨损，使得阀门具有更好的牢固性和使用性

03 实用性佳: 结构简单，维护保养简便，控制不受水压影响，液面控制准确度高，密封可靠

04 自力控制: 利用浮球导阀进行液面控制，不需要其它装置和能源，无需为阀门另配电控系统，阀门随液面高度变化自动开启和关闭

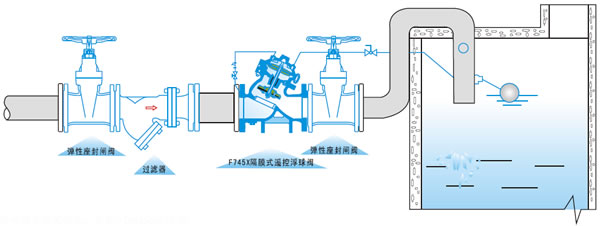

05 水塔水池专用阀: 本阀门安装在水塔、水池的进口端管路上，完成保持水塔、水池液面的规定高度的功能

06 密封性可靠: 关闭严密可靠，主阀密封采用橡胶密封环密封，关闭动力由主阀控制室自动形成，保持合适关闭力，密封寿命和可靠性高

安装尺寸


PN10

DN	L	H	D	D1	b	D2	n-Φd
40	240	270	150	110	18	88	4-17.5
50	240	270	165	125	20	102	4-17.5
65	270	340	185	145	20	122	4-17.5
80	300	400	200	160	22	133	8-17.5
100	350	440	220	180	24	158	8-17.5
125	400	460	250	210	26	184	8-17.5
150	480	500	285	240	26	212	8-22
200	500	640	340	295	28	268	8-22
250	605	690	395	350	28	320	12-22
300	700	820	445	400	28	370	12-22
350	800	950	505	460	30	430	16-22
400	900	1400	565	515	32	482	16-26
450	1000	1580	615	565	32	532	20-26
500	1100	1600	670	620	34	585	20-26
600	1300	1815	780	725	36	685	20-30
700	1400	2040	895	840	40	800	24-30
800	1500	2350	1015	950	44	905	24-33
900	1700	2606	1115	1050	46	1005	28-33
1000	1900	2765	1230	1160	50	1110	28-36
1200	2050	2950	1455	1380	56	1330	32-39
1400	2200	3180	1675	1590	62	1530	36-42
1600	2400	3400	1915	1820	68	1750	40-48

PN16

DN	L	H	D	D1	b	D2	n-Φd
40	240	270	150	110	18	88	4-17.5
50	240	270	165	125	20	102	4-17.5
65	270	340	185	145	20	122	4-17.5
80	300	400	200	160	22	133	8-17.5
100	350	440	220	180	24	158	8-17.5
125	400	460	250	210	26	184	8-17.5
150	480	500	285	240	26	212	8-22
200	500	640	340	295	30	268	12-22
250	605	690	405	355	32	320	12-26
300	700	820	460	410	32	370	12-26
350	800	950	520	470	36	430	16-26
400	900	1400	580	525	38	482	16-30
450	1000	1580	640	585	40	550	20-30
500	1100	1600	715	650	42	585	20-33
600	1300	1815	840	770	48	685	20-36
700	1400	2040	910	840	54	800	24-36
800	1500	2350	1025	950	58	905	24-39
900	1700	2606	1125	1050	62	1005	28-39
1000	1900	2765	1255	1170	66	1110	28-42
1200	2050	2950	1485	1390	52	1328	32-48
1400	2200	3180	1685	1590	58	1530	36-48
1600	2400	3400	1930	1820	64	1750	40-55

PN25

DN	L	H	D	D1	b	D2	n-Φd
40	240	270	150	110	18	84	4-18
50	240	270	165	125	20	99	4-18
65	270	340	185	145	22	118	8-18
80	300	400	200	160	24	132	8-18
100	350	440	235	190	24	156	8-22
125	400	460	270	220	26	184	8-26
150	480	500	300	250	28	211	8-26
200	500	640	360	310	30	274	12-26
250	605	690	425	370	32	330	12-30
300	700	820	485	430	34	389	16-30
350	800	950	555	490	38	448	16-33
400	900	1400	620	550	40	503	16-36
450	1000	1580	670	600	42	548	20-36
500	1100	1600	730	660	44	609	20-36
600	1300	1815	845	770	46	720	20-39
700	1400	2040	960	845	50	820	24-42
800	1500	2350	1085	990	54	925	24-48
900	1700	2606	1185	1090	58	1028	28-48
1000	1900	2765	1320	1210	62	1140	28-56
1200	2050	2950	1530	1420	70	1350	32-55
1400	2200	3180	1755	1640	76	1560	36-60
1600	2400	3400	1955	1860	84	1780	40-60
