安全泄压持压阀

本产品由主阀和针型调节阀、导阀、球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构。
当管道从进水端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上，
当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。
稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。调节导阀弹簧即可设定出口压力。

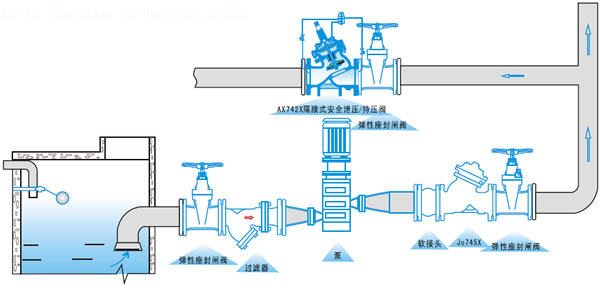

本阀门一般安装在供水管网系统的上游，实现对其下游管网或装置的减压稳压功能。
本系列阀门产品广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。

产品特色

01 流体阻力小: 阀体采用了全通道、直流式、流线型设计，流通能力大、水力损失小、流体阻力小、节能成效好

02 阀体设计: 采用优质的铸钢材料，强度高、韧性好、耐腐蚀、耐磨损，使得阀门具有更好的牢固性和使用性

03 实用性佳: 维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠

04 自力控制: 利用针型调节阀、导阀进行水压自力控制，不需要附加其它装置和能源

05 压力控制稳定: 压力控制稳定可靠，导阀、主阀连续工作，下游压力变化连续、平稳，受进口压力影响小

06 设定压力: 利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力

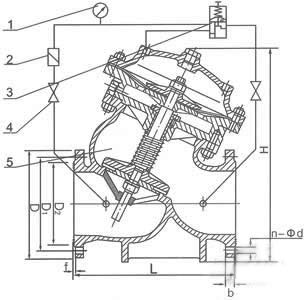

安装尺寸


PN10

DN	L	H	D	D1	b	D2	n-Φd
40	240	270	150	110	18	88	4-17.5
50	240	270	165	125	20	102	4-17.5
65	270	340	185	145	20	122	4-17.5
80	300	400	200	160	22	133	8-17.5
100	350	440	220	180	24	158	8-17.5
125	400	460	250	210	26	184	8-17.5
150	480	500	285	240	26	212	8-22
200	500	640	340	295	28	268	8-22
250	605	690	395	350	28	320	12-22
300	700	820	445	400	28	370	12-22
350	800	950	505	460	30	430	16-22
400	900	1400	565	515	32	482	16-26
450	1000	1580	615	565	32	532	20-26
500	1100	1600	670	620	34	585	20-26
600	1300	1815	780	725	36	685	20-30
700	1400	2040	895	840	40	800	24-30
800	1500	2350	1015	950	44	905	24-33
900	1700	2606	1115	1050	46	1005	28-33
1000	1900	2765	1230	1160	50	1110	28-36
1200	2050	2950	1455	1380	56	1330	32-39
1400	2200	3180	1675	1590	62	1530	36-42
1600	2400	3400	1915	1820	68	1750	40-48

PN16

DN	L	H	D	D1	b	D2	n-Φd
40	240	270	150	110	18	88	4-17.5
50	240	270	165	125	20	102	4-17.5
65	270	340	185	145	20	122	4-17.5
80	300	400	200	160	22	133	8-17.5
100	350	440	220	180	24	158	8-17.5
125	400	460	250	210	26	184	8-17.5
150	480	500	285	240	26	212	8-22
200	500	640	340	295	30	268	12-22
250	605	690	405	355	32	320	12-26
300	700	820	460	410	32	370	12-26
350	800	950	520	470	36	430	16-26
400	900	1400	580	525	38	482	16-30
450	1000	1580	640	585	40	550	20-30
500	1100	1600	715	650	42	585	20-33
600	1300	1815	840	770	48	685	20-36
700	1400	2040	910	840	54	800	24-36
800	1500	2350	1025	950	58	905	24-39
900	1700	2606	1125	1050	62	1005	28-39
1000	1900	2765	1255	1170	66	1110	28-42
1200	2050	2950	1485	1390	52	1328	32-48
1400	2200	3180	1685	1590	58	1530	36-48
1600	2400	3400	1930	1820	64	1750	40-55

PN25

DN	L	H	D	D1	b	D2	n-Φd
40	240	270	150	110	18	84	4-18
50	240	270	165	125	20	99	4-18
65	270	340	185	145	22	118	8-18
80	300	400	200	160	24	132	8-18
100	350	440	235	190	24	156	8-22
125	400	460	270	220	26	184	8-26
150	480	500	300	250	28	211	8-26
200	500	640	360	310	30	274	12-26
250	605	690	425	370	32	330	12-30
300	700	820	485	430	34	389	16-30
350	800	950	555	490	38	448	16-33
400	900	1400	620	550	40	503	16-36
450	1000	1580	670	600	42	548	20-36
500	1100	1600	730	660	44	609	20-36
600	1300	1815	845	770	46	720	20-39
700	1400	2040	960	845	50	820	24-42
800	1500	2350	1085	990	54	925	24-48
900	1700	2606	1185	1090	58	1028	28-48
1000	1900	2765	1320	1210	62	1140	28-56
1200	2050	2950	1530	1420	70	1350	32-55
1400	2200	3180	1755	1640	76	1560	36-60
1600	2400	3400	1955	1860	84	1780	40-60
