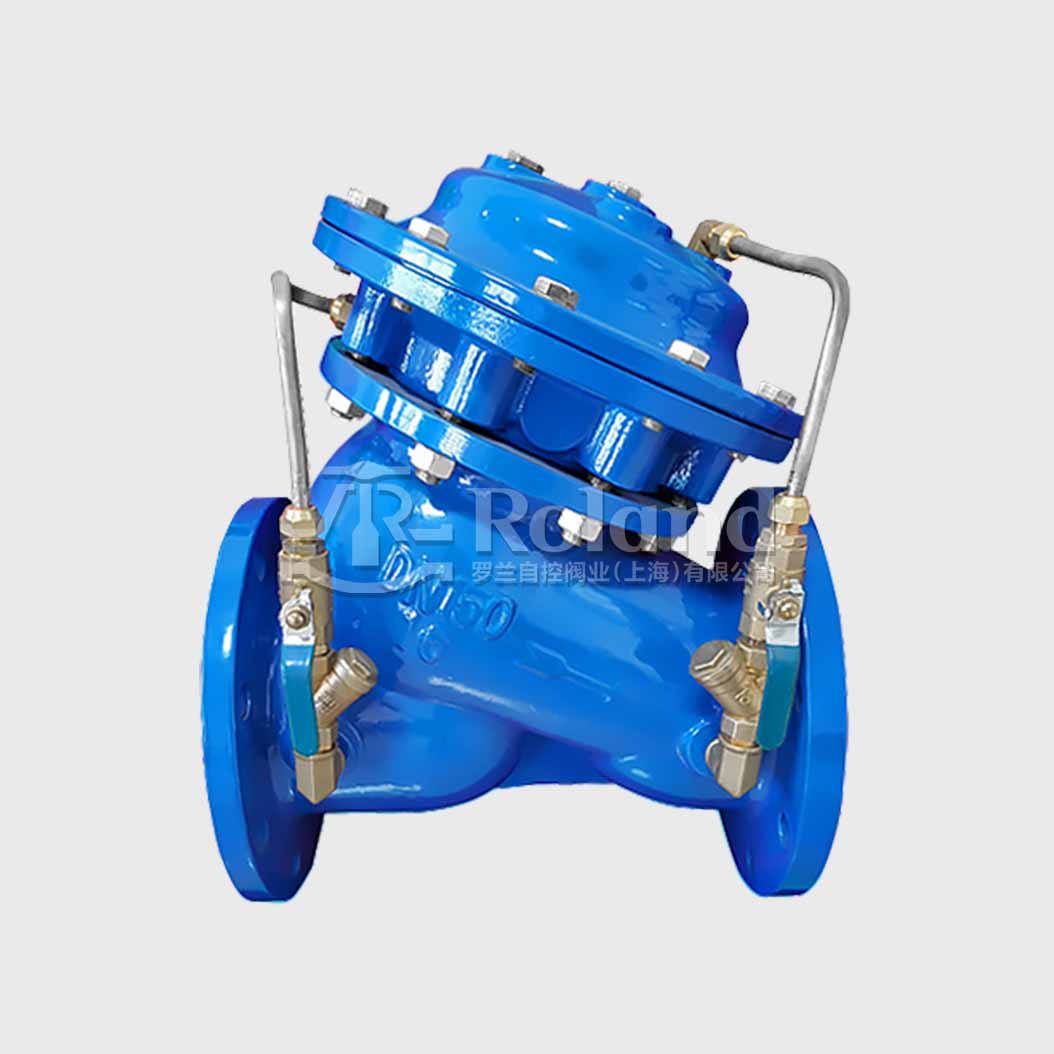

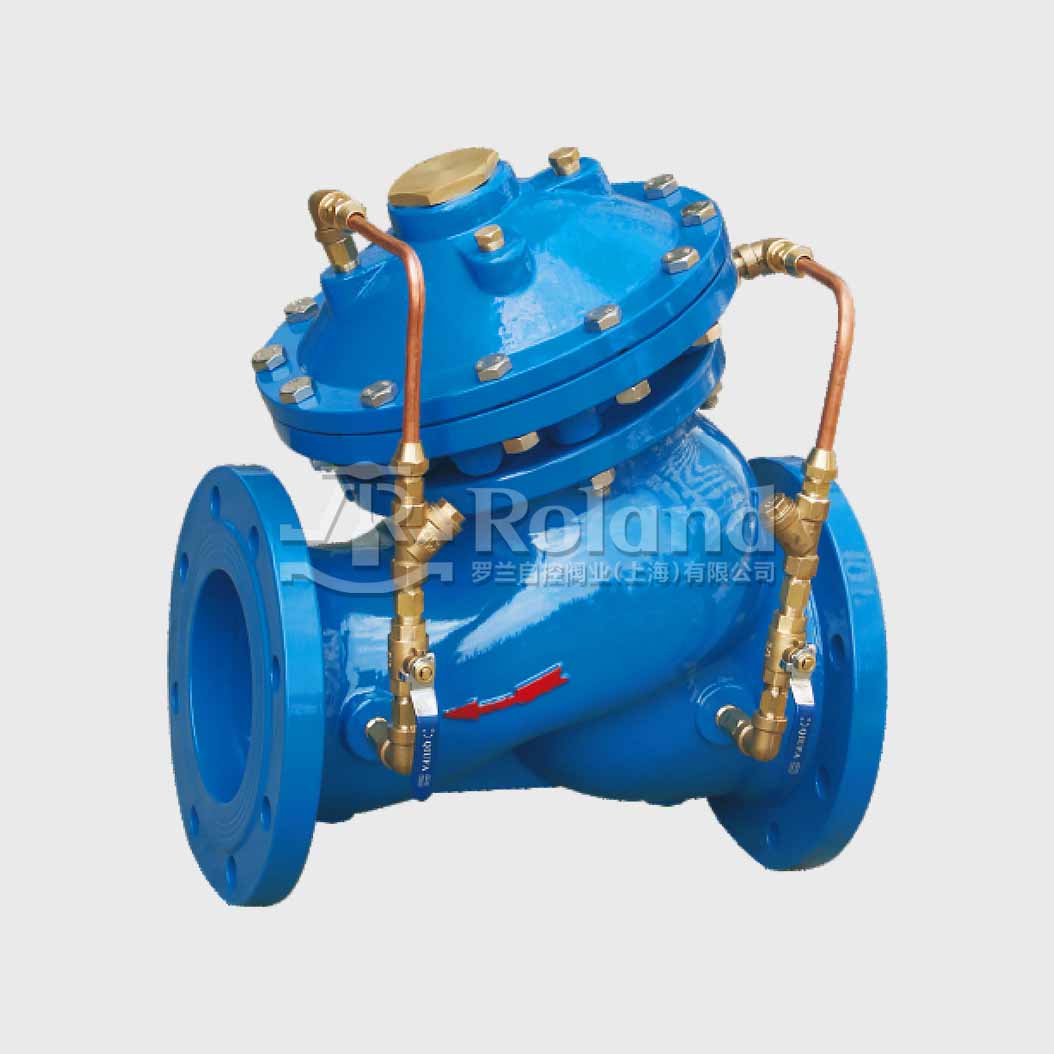

多功能水泵控制阀

本产品由主阀和调节阀及接管系统组成，阀体采用直流式阀体，
主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能。
当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。
设定调节阀的开度可得到合适地主阀开启速度。
当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，
防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。
设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。

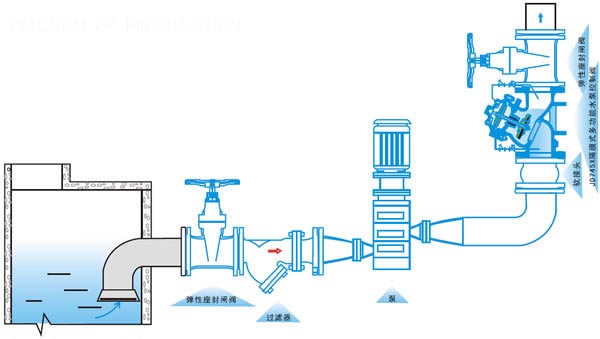

本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。

产品特色

01 流体阻力小: 阀体采用了全通道、直流式、流线型设计，流通能力大、水力损失小、流体阻力小、节能成效好

02 阀体设计: 采用优质的铸钢材料，强度高、韧性好、耐腐蚀、耐磨损，使得阀门具有更好的牢固性和使用性

03 调节阀控制: 本产品的接管系统采用调节阀控制，通过设定调节阀的开度，可方便实现需要的各项控制参数，如主阀的开启速度、缓闭速度等等

04 操作方便: 无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能，通过设定调节阀开度可得到合适的控制参数

05 防水锤: 防止水锤成效好，将缓开、止回速闭、缓闭等减小水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害

06 启闭可控: 实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制

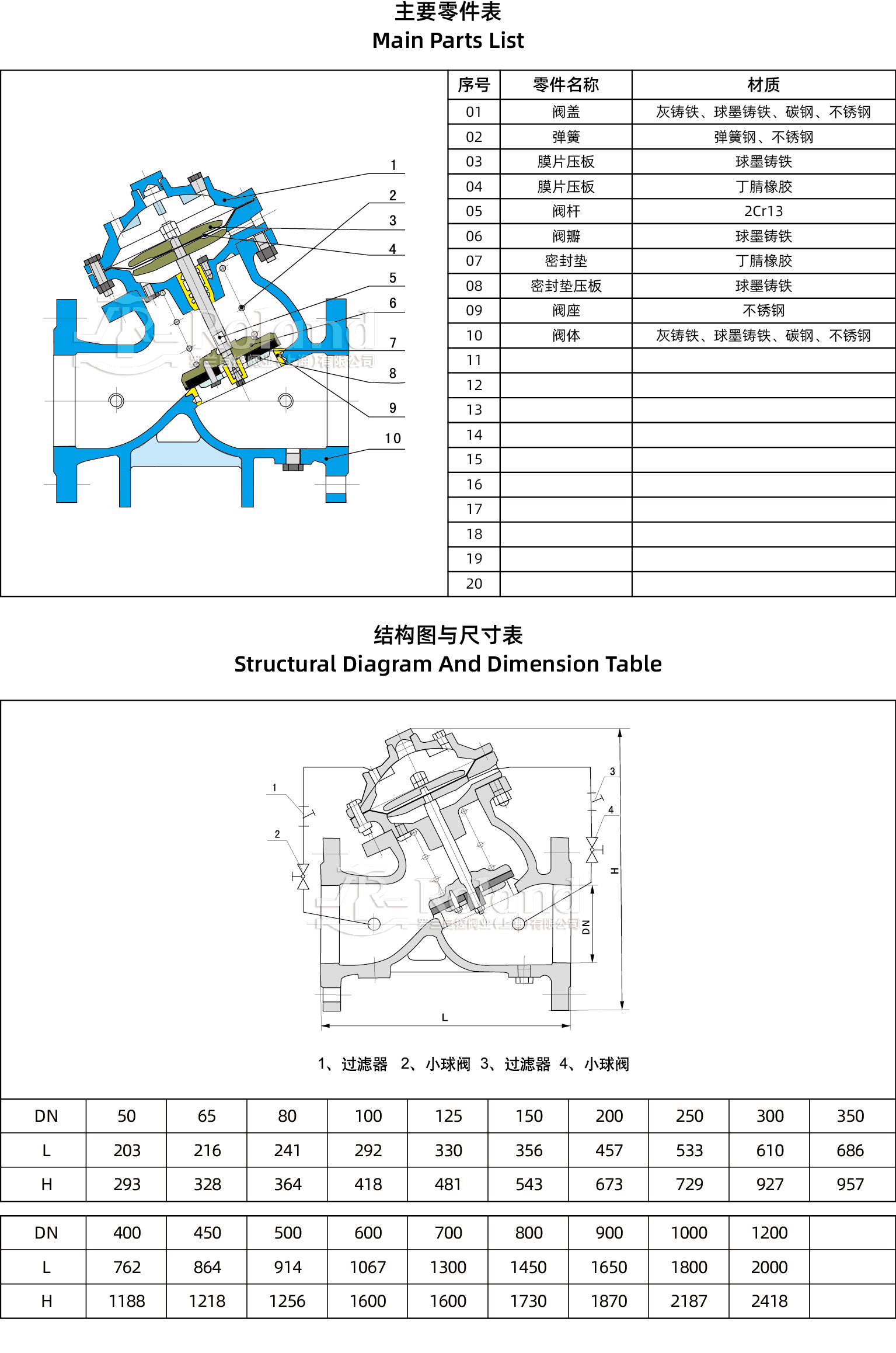

安装尺寸


PN10

DN	L	H	D	D1	b	D2	n-Φd
40	240	270	150	110	18	88	4-17.5
50	240	270	165	125	20	102	4-17.5
65	270	340	185	145	20	122	4-17.5
80	300	400	200	160	22	133	8-17.5
100	350	440	220	180	24	158	8-17.5
125	400	460	250	210	26	184	8-17.5
150	480	500	285	240	26	212	8-22
200	500	640	340	295	28	268	8-22
250	605	690	395	350	28	320	12-22
300	700	820	445	400	28	370	12-22
350	800	950	505	460	30	430	16-22
400	900	1400	565	515	32	482	16-26
450	1000	1580	615	565	32	532	20-26
500	1100	1600	670	620	34	585	20-26
600	1300	1815	780	725	36	685	20-30
700	1400	2040	895	840	40	800	24-30
800	1500	2350	1015	950	44	905	24-33
900	1700	2606	1115	1050	46	1005	28-33
1000	1900	2765	1230	1160	50	1110	28-36
1200	2050	2950	1455	1380	56	1330	32-39
1400	2200	3180	1675	1590	62	1530	36-42
1600	2400	3400	1915	1820	68	1750	40-48

PN16

DN	L	H	D	D1	b	D2	n-Φd
40	240	270	150	110	18	88	4-17.5
50	240	270	165	125	20	102	4-17.5
65	270	340	185	145	20	122	4-17.5
80	300	400	200	160	22	133	8-17.5
100	350	440	220	180	24	158	8-17.5
125	400	460	250	210	26	184	8-17.5
150	480	500	285	240	26	212	8-22
200	500	640	340	295	30	268	12-22
250	605	690	405	355	32	320	12-26
300	700	820	460	410	32	370	12-26
350	800	950	520	470	36	430	16-26
400	900	1400	580	525	38	482	16-30
450	1000	1580	640	585	40	550	20-30
500	1100	1600	715	650	42	585	20-33
600	1300	1815	840	770	48	685	20-36
700	1400	2040	910	840	54	800	24-36
800	1500	2350	1025	950	58	905	24-39
900	1700	2606	1125	1050	62	1005	28-39
1000	1900	2765	1255	1170	66	1110	28-42
1200	2050	2950	1485	1390	52	1328	32-48
1400	2200	3180	1685	1590	58	1530	36-48
1600	2400	3400	1930	1820	64	1750	40-55

PN25

DN	L	H	D	D1	b	D2	n-Φd
40	240	270	150	110	18	84	4-18
50	240	270	165	125	20	99	4-18
65	270	340	185	145	22	118	8-18
80	300	400	200	160	24	132	8-18
100	350	440	235	190	24	156	8-22
125	400	460	270	220	26	184	8-26
150	480	500	300	250	28	211	8-26
200	500	640	360	310	30	274	12-26
250	605	690	425	370	32	330	12-30
300	700	820	485	430	34	389	16-30
350	800	950	555	490	38	448	16-33
400	900	1400	620	550	40	503	16-36
450	1000	1580	670	600	42	548	20-36
500	1100	1600	730	660	44	609	20-36
600	1300	1815	845	770	46	720	20-39
700	1400	2040	960	845	50	820	24-42
800	1500	2350	1085	990	54	925	24-48
900	1700	2606	1185	1090	58	1028	28-48
1000	1900	2765	1320	1210	62	1140	28-56
1200	2050	2950	1530	1420	70	1350	32-55
1400	2200	3180	1755	1640	76	1560	36-60
1600	2400	3400	1955	1860	84	1780	40-60
