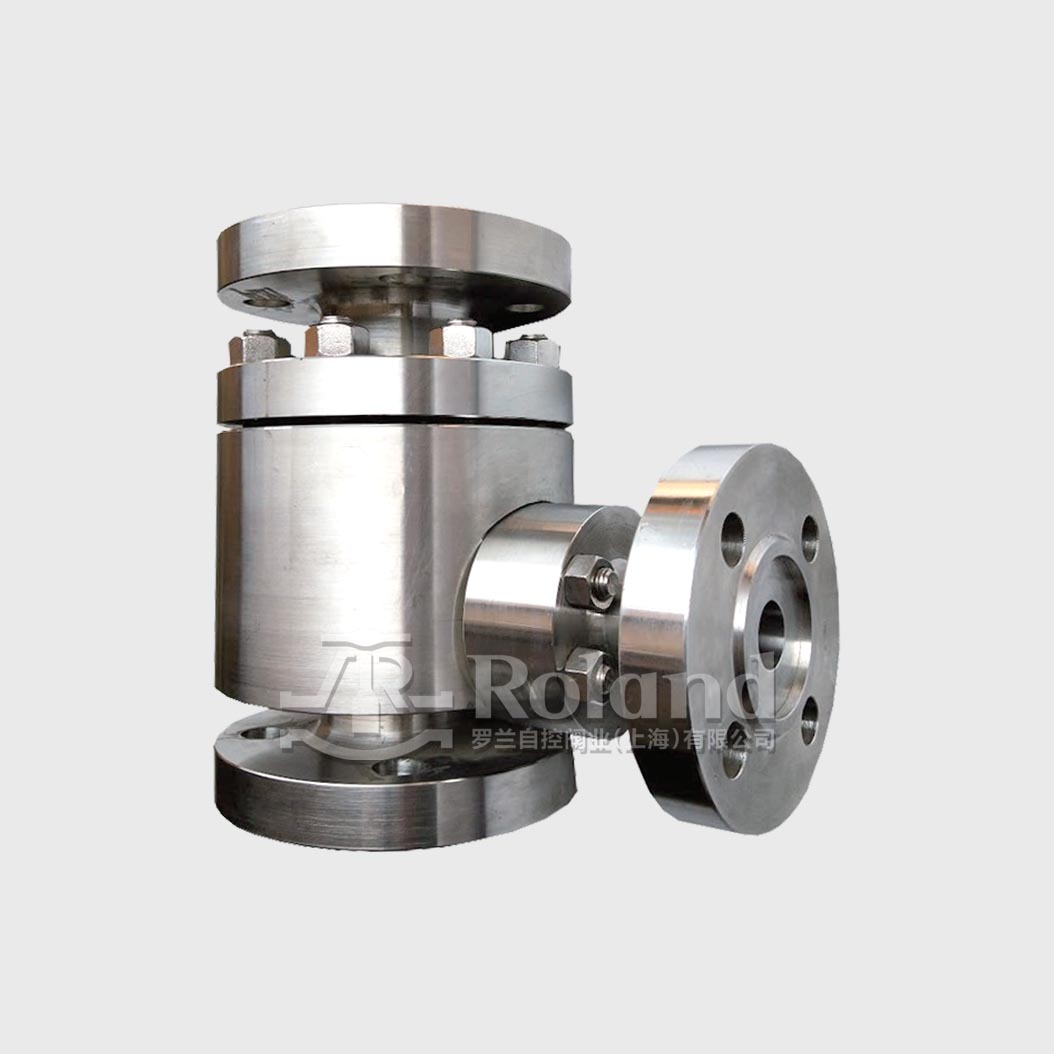

RHBL型自动再循环泵保护阀
产品系列
RHBL
密封材质
公称通径
DN25 ~ DN300
连接方式
法兰
公称压力
PN16 ~ PN64 / 150LB ~ 300LB
介质温度
阀体材质
WCB / CF8
驱动方式
自动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

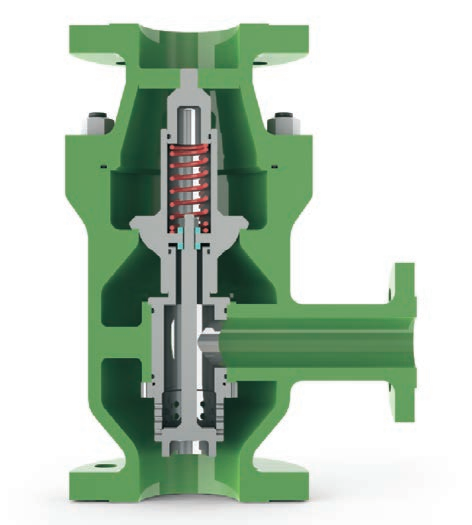

RHBL型自动再循环泵保护阀

RHBL系列自动循环泵保护阀可以自动对离心在低负荷运行时泵体内出现的部分气蚀损害和不稳_x0003_定进行保护。
一旦泵流量低于预设流量,旁路完全打开以确保泵所需最小流量。即使主路完全关闭,即主路流量为零,最小流量也可以通过旁路进行自动循环。
压力通过旁路中的集成多级节流减压阀降低。此阀用于较大的旁路流量,压差最大至4MPa,具体需求与工厂确定。
可适用水、油、甲醇等其他液体介质。工作温度从-196℃到+300℃。

产品特色

01

阀体设计

采用优质的铸钢或不锈钢材料,具有良好的机械性能,强度高、韧性好、耐腐蚀、耐磨损,使得阀门具有更好的牢固性和使用性

02

止回功能

自动再循环阀具有止回阀的作用,防止液体回流到泵体中

03

实用性佳

结构简单、运行可靠稳定、安装简易,可垂直或水平的安装在泵的压力出口处、旁路流量大、最大至主流量60%、KV值可调 整

04

流量感知

自动再循环阀的主阀瓣能自动感知工艺系统中的主流量,从而根据此流量来确定主阀瓣和旁路阀瓣的位置

05

旁路多级减压

旁路控制系统能降低噪音,小磨损的把回流介质从泵出口的高压减至适宜回流存储装置中的低压

06

再循环控制

自动再循环阀可以将泵正常运行所需要的最小流量通过旁路吸入到存储装置中,调节水泵的H-Q特性,实现再循环

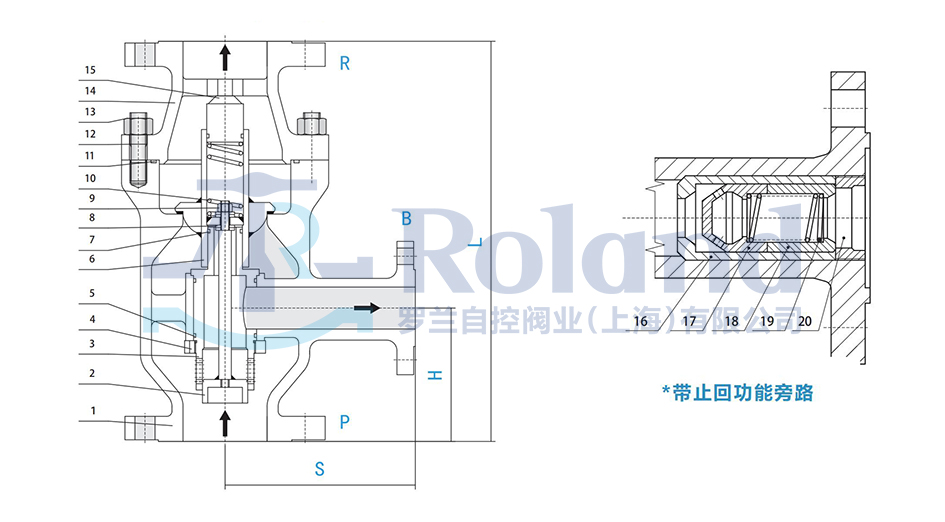

安装尺寸
