您所在的位置: 首页 > 产品中心 >RHBH型自动再循环泵保护阀

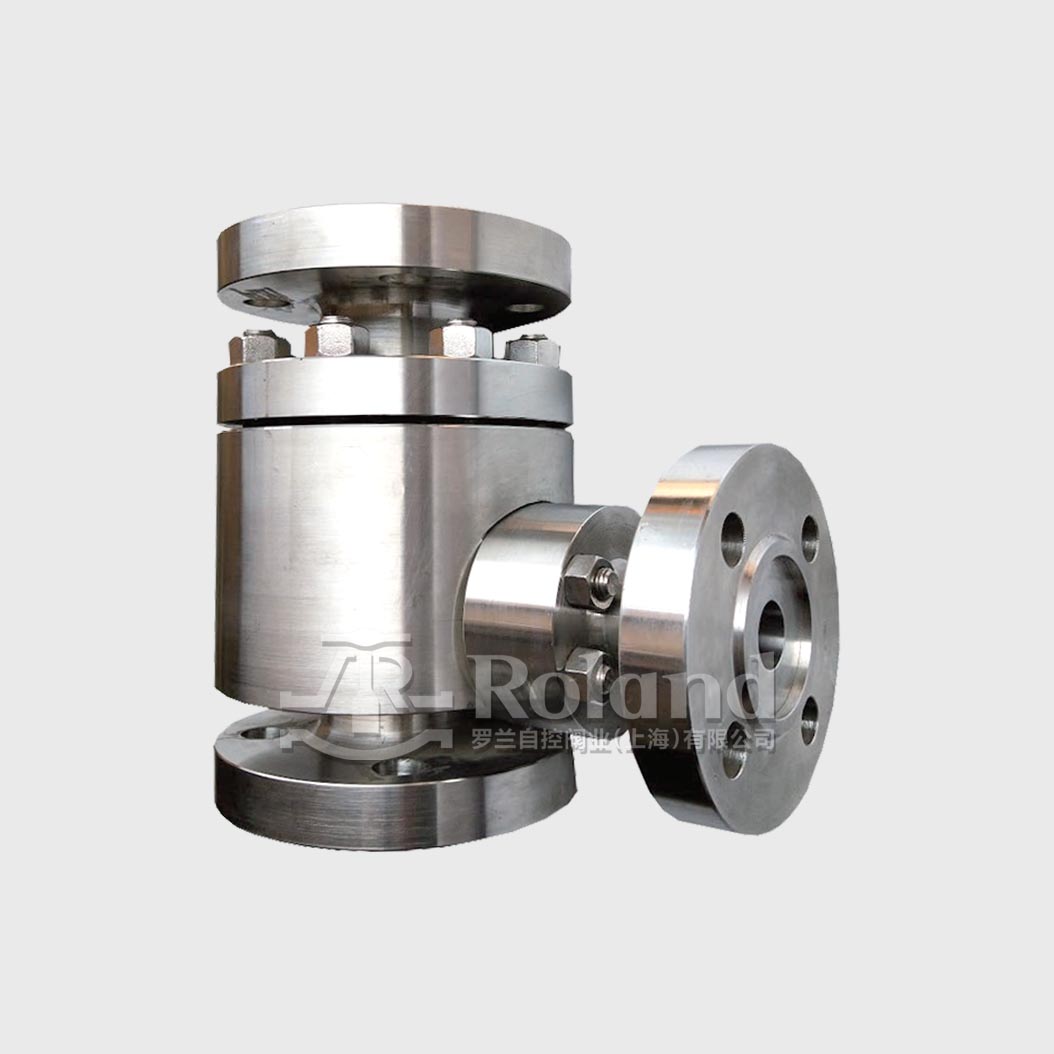

RHBH型自动再循环泵保护阀
产品系列
RHBH
密封材质
公称通径
DN25 ~ DN300
连接方式
法兰
公称压力
PN16 ~ PN64 / 150LB ~ 300LB
介质温度
阀体材质
WCB / CF8
驱动方式
自动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

RHBH型自动再循环泵保护阀

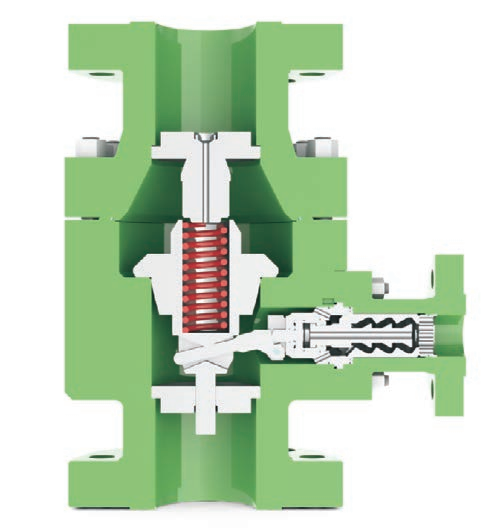

RHBM系列自动循环泵保护阀可以自动对离心在低负荷运行时泵体内出现的部分气蚀损害和不稳定进行保护。
一旦泵流量低于预设流量,旁路完全打开以确保泵所需最小流量。即使主路完全关闭,即主路流量为零,最小流量也可以通过旁路进行自动循环。
压力通过旁路中的集成多级节流减压阀降低。RHBH系列有适合高压差的旁路,压差最大至30MPa。
多级减压式的M型旁通可消除高速流动介质产生的噪音,防止气蚀和闪蒸对阀门原件的破坏。

产品特色

01

阀体设计

采用优质的铸钢或不锈钢材料,具有良好的机械性能,强度高、韧性好、耐腐蚀、耐磨损,使得阀门具有更好的牢固性和使用性

02

高压工况

防气蚀多级减压旁路,降低流速,适用于高压工况,最大工作压差至30MPa,压力等级PN16-PN420,口径DN25-DN500

03

止回功能

自动再循环阀具有止回阀的作用,防止液体回流到泵体中

04

流量感知

自动再循环阀的主阀瓣能自动感知工艺系统中的主流量,从而根据此流量来确定主阀瓣和旁路阀瓣的位置

05

旁路多级减压

旁路控制系统能降低噪音,小磨损的把回流介质从泵出口的高压减至适宜回流存储装置中的低压

06

再循环控制

自动再循环阀可以将泵正常运行所需要的最小流量通过旁路吸入到存储装置中,调节水泵的H-Q特性,实现再循环

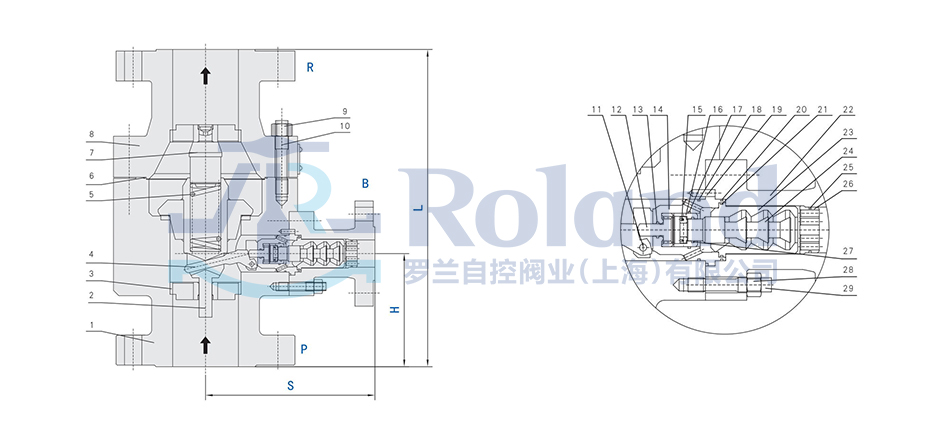

安装尺寸
