400X流量控制阀

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。
利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。
调定主阀上部的流量调节阀，可为主阀设定一定开度。
调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。

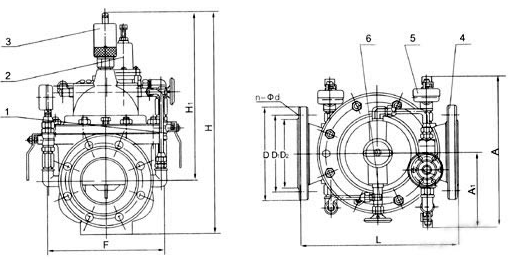

安装尺寸

PN10

DN	L	A	A1	H	H1	F	D	D1	D2	n-Φd
20	180	282	200	172	106	116	105	75	58	4-13.5
25	180	282	200	172	106	116	115	85	68	4-13.5
32	180	282	200	172	106	116	140	100	78	4-17.5
40	240	320	210	265	210	170	150	110	88	4-17.5
50	240	320	210	265	210	170	165	125	102	4-17.5
65	250	330	215	310	215	180	185	145	122	4-17.5
80	285	350	220	350	245	210	200	160	133	8-17.5
100	360	410	230	460	305	275	220	180	158	8-17.5
125	400	420	245	520	365	310	250	210	184	8-17.5
150	455	430	260	570	415	355	285	240	212	8-22
200	585	440	280	695	510	460	340	295	268	8-22
250	650	450	300	780	560	500	395	350	320	12-22
300	800	460	320	902	658	580	445	400	370	12-22
350	860	470	340	1025	696	640	505	460	430	16-22
400	960	480	360	1080	735	715	565	515	482	16-26
450	1075	530	395	1030	610	780	615	565	532	20-26
500	1075	580	420	1135	665	830	670	620	585	20-26
600	1230	600	445	1270	725	920	780	725	685	20-30
700	1650	730	495	1460	865	980	895	840	800	24-30
800	1750	830	530	1640	925	1050	1015	950	905	24-33

PN16

DN	L	A	A1	H	H1	F	D	D1	D2	n-Φd
20	180	282	200	172	106	116	105	75	58	4-13.5
25	180	282	200	172	106	116	115	85	68	4-13.5
32	180	282	200	172	106	116	140	100	78	4-17.5
40	240	320	210	265	210	170	150	110	88	4-17.5
50	240	320	210	265	210	170	165	125	102	4-17.5
65	250	330	215	310	215	180	185	145	122	4-17.5
80	285	350	220	350	245	210	200	160	133	8-17.5
100	360	410	230	460	305	275	220	180	158	8-17.5
125	400	420	245	520	365	310	250	210	184	8-17.5
150	455	430	260	570	415	355	285	240	212	8-22
200	585	440	280	695	510	460	340	295	268	12-22
250	650	450	300	780	560	500	405	355	320	12-26
300	800	460	320	902	658	580	460	410	370	12-26
350	860	470	340	1025	696	640	520	470	430	16-26
400	960	480	360	1080	735	715	580	525	482	16-30
450	1075	530	395	1030	610	780	640	585	550	20-30
500	1075	580	420	1135	665	830	715	650	585	20-33
600	1230	600	445	1270	725	920	840	770	685	20-36
700	1650	730	495	1460	865	980	910	840	800	24-36
800	1750	830	530	1640	925	1050	1025	950	905	24-39

PN25

DN	L	A	A1	H	H1	F	D	D1	D2	n-Φd
20	180	282	200	172	106	116	105	75	56	4-14
25	180	282	200	172	106	116	115	85	65	4-14
32	180	282	200	172	106	116	140	100	76	4-18
40	240	320	210	265	210	170	150	110	84	4-18
50	240	320	210	265	210	170	165	125	99	4-18
65	250	330	215	310	215	180	185	145	118	8-18
80	285	350	220	350	245	210	200	160	132	8-18
100	360	410	230	460	305	275	235	190	156	8-22
125	400	420	245	520	365	310	270	220	184	8-26
150	455	430	260	570	415	355	300	250	211	8-26
200	585	440	280	695	510	460	360	310	274	12-26
250	650	450	300	780	560	500	425	370	330	12-30
300	800	460	320	902	658	580	485	430	389	16-30
350	860	470	340	1025	696	640	555	490	448	16-33
400	960	480	360	1080	735	715	620	550	503	16-36
450	1075	530	395	1030	610	780	670	600	548	20-36
500	1075	580	420	1135	665	830	730	660	609	20-36
600	1230	600	445	1270	725	920	845	770	720	20-39
700	1650	730	495	1460	865	980	960	875	820	24-42
800	1750	830	530	1640	925	1050	1085	990	928	24-48
