100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度。
广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。
薄膜式:DN20~DN800
隔膜式:DN20~DN450
活塞式:DN350~DN800

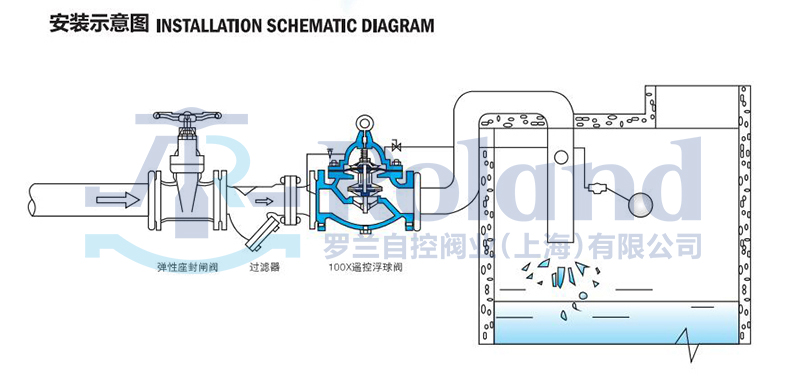

该阀主要安装于水池或水塔的进口处,当水位达到设定高度时,主阀由浮球导阀控制关闭进水口停止供水,
当水位下降后,主阀由浮球导阀开关控制打开进水口向水池或水塔供水,实现自动补水。
采用优质的球墨铸铁、铸钢、不锈钢材料,具有良好的机械性能,强度高、韧性好、耐腐蚀、耐磨损,使得阀门具有更好的牢固性和使用性
由浮球导阀根据水位高度是否达到设定高度以控制进水口的供水,实现自动补水功能
该阀液位控制精度高,不受水压干扰,可任意安装位置,密封性能可靠,安装、维护、调试、检查方便、使用寿命长(浮球导阀可与主阀分离安装)
PN10
DN | L | A | A1 | H | H1 | F | D | D1 | D2 | n-Φd |
20 | 180 | 262 | 130 | 212 | 179 | 116 | 105 | 75 | 58 | 4-13.5 |
25 | 180 | 262 | 130 | 212 | 179 | 116 | 115 | 85 | 68 | 4-13.5 |
32 | 180 | 262 | 130 | 212 | 179 | 116 | 140 | 100 | 78 | 4-17.5 |
40 | 240 | 280 | 139 | 265 | 210 | 170 | 150 | 110 | 88 | 4-17.5 |
50 | 240 | 280 | 139 | 265 | 210 | 170 | 165 | 125 | 102 | 4-17.5 |
65 | 250 | 284 | 141 | 310 | 215 | 180 | 185 | 145 | 122 | 4-17.5 |
80 | 285 | 292 | 145 | 350 | 245 | 210 | 200 | 160 | 133 | 8-17.5 |
100 | 360 | 330 | 164 | 460 | 305 | 275 | 220 | 180 | 158 | 8-17.5 |
125 | 400 | 340 | 169 | 520 | 365 | 310 | 250 | 210 | 184 | 8-17.5 |
150 | 455 | 350 | 174 | 570 | 415 | 355 | 285 | 240 | 212 | 8-22 |
200 | 585 | 392 | 195 | 695 | 510 | 460 | 340 | 295 | 268 | 8-22 |
250 | 650 | 442 | 220 | 780 | 560 | 500 | 395 | 350 | 320 | 12-22 |
300 | 800 | 472 | 235 | 905 | 658 | 580 | 445 | 400 | 370 | 12-22 |
350 | 860 | 532 | 265 | 1025 | 696 | 640 | 505 | 460 | 430 | 16-22 |
400 | 960 | 582 | 290 | 1080 | 735 | 715 | 565 | 515 | 482 | 16-26 |
450 | 1075 | 632 | 320 | 1030 | 610 | 780 | 615 | 565 | 532 | 20-26 |
500 | 1075 | 682 | 350 | 1135 | 665 | 830 | 670 | 620 | 585 | 20-26 |
600 | 1230 | 762 | 390 | 1270 | 725 | 920 | 780 | 725 | 685 | 20-30 |
700 | 1650 | 832 | 420 | 1460 | 865 | 980 | 895 | 840 | 800 | 24-30 |
800 | 1750 | 932 | 470 | 1640 | 975 | 1050 | 1015 | 960 | 905 | 24-33 |
PN16
DN | L | A | A1 | H | H1 | F | D | D1 | D2 | n-Φd |
20 | 180 | 262 | 130 | 212 | 179 | 116 | 105 | 75 | 58 | 4-13.5 |
25 | 180 | 262 | 130 | 212 | 179 | 116 | 115 | 85 | 68 | 4-13.5 |
32 | 180 | 262 | 130 | 212 | 179 | 116 | 140 | 100 | 78 | 4-17.5 |
40 | 240 | 280 | 139 | 265 | 210 | 170 | 150 | 110 | 88 | 4-17.5 |
50 | 240 | 280 | 139 | 265 | 210 | 170 | 165 | 125 | 102 | 4-17.5 |
65 | 250 | 284 | 141 | 310 | 215 | 180 | 185 | 145 | 122 | 4-17.5 |
80 | 285 | 292 | 145 | 350 | 245 | 210 | 200 | 160 | 133 | 8-17.5 |
100 | 360 | 330 | 164 | 460 | 305 | 275 | 220 | 180 | 158 | 8-17.5 |
125 | 400 | 340 | 169 | 520 | 365 | 310 | 250 | 210 | 184 | 8-17.5 |
150 | 455 | 350 | 174 | 570 | 415 | 355 | 285 | 240 | 212 | 8-22 |
200 | 585 | 392 | 195 | 695 | 510 | 460 | 340 | 295 | 268 | 12-22 |
250 | 650 | 442 | 220 | 780 | 560 | 500 | 405 | 355 | 320 | 12-26 |
300 | 800 | 472 | 235 | 905 | 658 | 580 | 460 | 410 | 370 | 12-26 |
350 | 860 | 532 | 265 | 1025 | 696 | 640 | 520 | 470 | 430 | 16-26 |
400 | 960 | 582 | 290 | 1080 | 735 | 715 | 580 | 525 | 482 | 16-30 |
450 | 1075 | 632 | 320 | 1030 | 610 | 780 | 640 | 585 | 550 | 20-30 |
500 | 1075 | 682 | 350 | 1135 | 665 | 830 | 715 | 650 | 585 | 20-33 |
600 | 1230 | 762 | 390 | 1270 | 725 | 920 | 840 | 770 | 685 | 20-36 |
700 | 1650 | 832 | 420 | 1460 | 865 | 980 | 910 | 840 | 800 | 24-36 |
800 | 1750 | 932 | 470 | 1640 | 975 | 1050 | 1025 | 950 | 905 | 24-39 |
PN25
DN | L | A | A1 | H | H1 | F | D | D1 | D2 | n-Φd |
20 | 180 | 262 | 130 | 212 | 179 | 116 | 105 | 75 | 56 | 4-14 |
25 | 180 | 262 | 130 | 212 | 179 | 116 | 115 | 85 | 65 | 4-14 |
32 | 180 | 262 | 130 | 212 | 179 | 116 | 140 | 100 | 76 | 4-18 |
40 | 240 | 280 | 139 | 265 | 210 | 170 | 150 | 110 | 84 | 4-18 |
50 | 240 | 280 | 139 | 265 | 210 | 170 | 165 | 125 | 99 | 4-18 |
65 | 250 | 284 | 141 | 310 | 215 | 180 | 185 | 145 | 118 | 8-18 |
80 | 285 | 292 | 145 | 350 | 245 | 210 | 200 | 160 | 132 | 8-18 |
100 | 360 | 330 | 164 | 460 | 305 | 275 | 235 | 190 | 156 | 8-22 |
125 | 400 | 340 | 169 | 520 | 365 | 310 | 270 | 220 | 184 | 8-26 |
150 | 455 | 350 | 174 | 570 | 415 | 355 | 300 | 250 | 211 | 8-26 |
200 | 585 | 392 | 195 | 695 | 510 | 460 | 360 | 310 | 274 | 12-26 |
250 | 650 | 442 | 220 | 780 | 560 | 500 | 425 | 370 | 330 | 12-30 |
300 | 800 | 472 | 235 | 905 | 658 | 580 | 485 | 430 | 389 | 16-30 |
350 | 860 | 532 | 265 | 1025 | 696 | 640 | 555 | 490 | 448 | 16-33 |
400 | 960 | 582 | 290 | 1080 | 735 | 715 | 620 | 550 | 503 | 16-36 |
450 | 1075 | 632 | 320 | 1030 | 610 | 780 | 670 | 600 | 548 | 20-36 |
500 | 1075 | 682 | 350 | 1135 | 665 | 830 | 730 | 660 | 609 | 20-36 |
600 | 1230 | 762 | 390 | 1270 | 725 | 920 | 845 | 770 | 720 | 20-39 |
700 | 1650 | 832 | 420 | 1460 | 865 | 980 | 960 | 875 | 820 | 24-42 |
800 | 1750 | 932 | 470 | 1640 | 975 | 1050 | 1085 | 990 | 928 | 24-48 |
