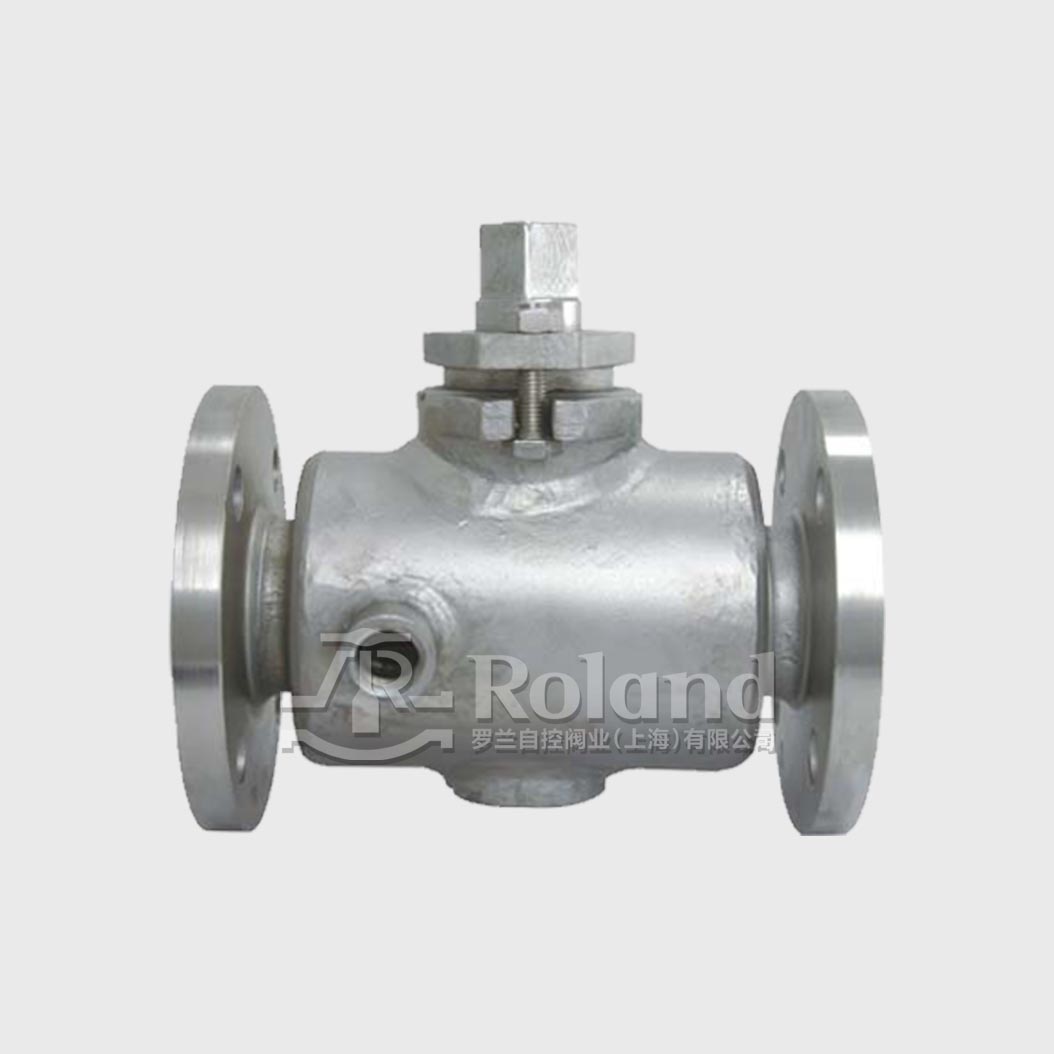

二通保温旋塞阀又称夹套旋塞阀,是在普通二通旋塞阀的基础上,在旋塞阀阀体外部焊装金属夹套。
在阀体两测装有夹套接口,可涵入蒸汽或其它过热气体,以保护阀内介质不会在常温下凝固或结晶。
同一规格口径的情况下,保温旋塞阀的连接尺寸要比普通旋塞阀大一到两个规格。
BX43W二通保温旋塞阀主要用于石油、化工、冶金、制药等各类系统。
保温旋塞阀除了能降低管路中介质热量损失外,介质在管道中呈直线流动,阻力小、摩擦系数小、输送效率高
阀体采用优质的铸钢或不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性
体积小、重量轻、结构简单,便于维修不占空间,启闭快速,操作灵活,密封性能好,振动小,噪音小等特点
不受安装方向的限制,介质的流向可任意,阀体、阀芯材料可根据使用情况随意更换
保温夹套球阀采用整体式夹套结构设计,选用碳素钢管焊接比铸造的更加耐压牢固,更能均匀地保温、保冷
一个阀可以获得两个、三个、甚至四个不同的流道,以简化管道系统的设计,减少阀门门用量以及设备中需要的一些连接配件
DN | L | D | D1 | D2 | z-фd |
20 | 150 | 105 | 75 | 55 | 4Xф14 |
25 | 160 | 115 | 85 | 65 | 4Xф14 |
32 | 190 | 135 | 100 | 78 | 4Xф18 |
40 | 200 | 145 | 110 | 85 | 4Xф18 |
50 | 220 | 160 | 125 | 100 | 4Xф18 |
65 | 280 | 180 | 145 | 120 | 4Xф18 |
80 | 300 | 195 | 160 | 135 | 4Xф18 |
100 | 340 | 215 | 180 | 155 | 8Xф18 |
125 | 350 | 245 | 210 | 185 | 8Xф18 |
150 | 400 | 280 | 240 | 210 | 8Xф23 |
200 | 450 | 335 | 295 | 265 | 8Xф23 |
250 | 530 | 390 | 350 | 320 | 8Xф23 |
300 | 580 | 440 | 400 | 368 | 8Xф23 |
