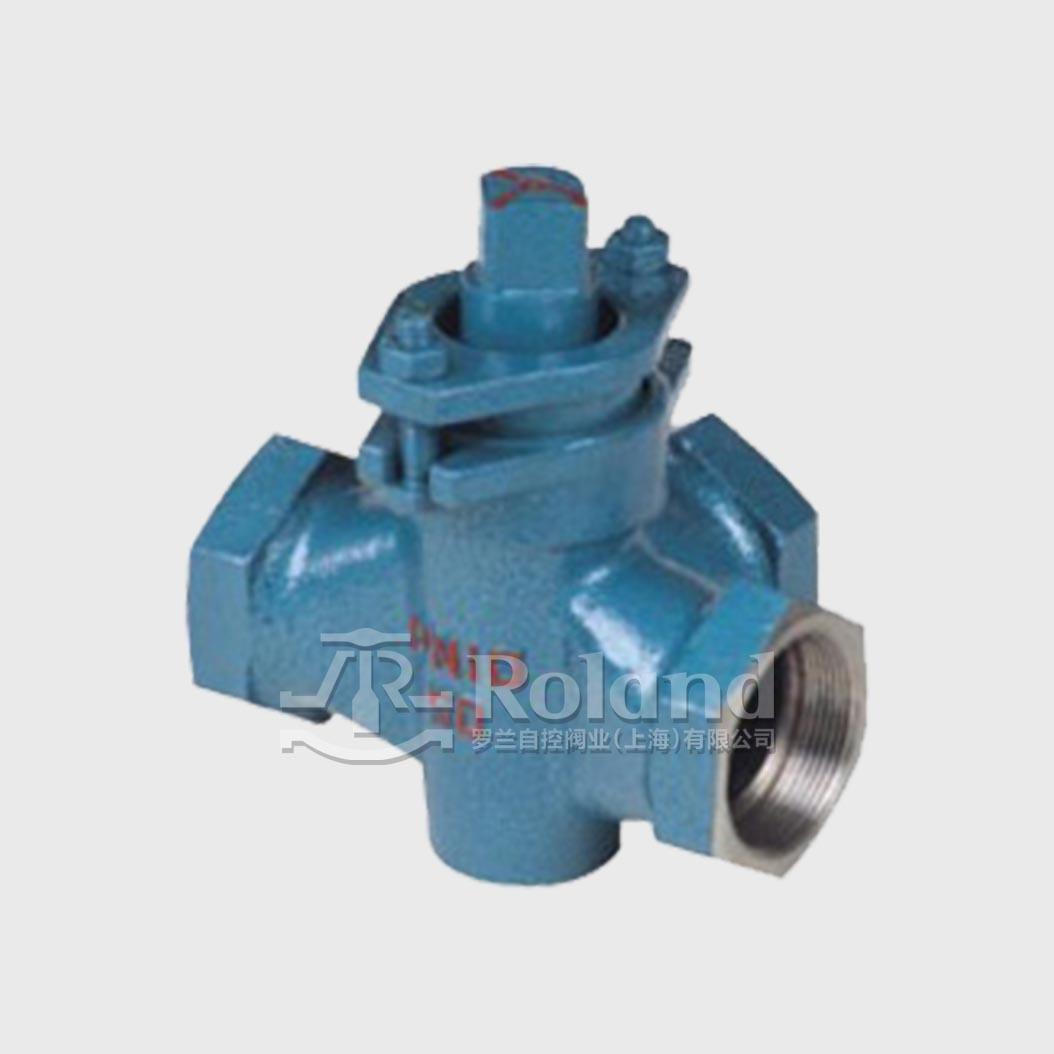

三通内螺纹旋塞阀用于三通切换的水、蒸汽、油品等温度小于100℃的介质。
阀芯有L型和T型,可以满足不同的生产工艺要求。可以根据需要,任何一个管道都可以作为入口或出口。
L型阀是对三条管道中的两条管道进行切除,T型阀实现把三条连通管道进行合流与分流。
三通内螺纹旋塞阀是柱塞形的旋转阀,启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,起到切断和接通介质以及分流介质的作用,
通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。
阀体采用优质的铸钢或不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性
一个阀可以获得两个、三个、甚至四个不同的流道,以简化管道系统的设计,减少阀门门用量以及设备中需要的一些连接配件
体积小、重量轻、结构简单,便于维修不占空间,启闭快速,操作灵活,密封性能好,振动小,噪音小等特点
不受安装方向的限制,介质的流向可任意,阀体、阀芯材料可根据使用情况随意更换
由于旋塞阀结构简单,角行程操作快,在紧急事故下,可实现快速连通或切断管路,比其他阀门的启闭更迅速
旋塞阀最适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流
三通内螺纹系列产品型号
型号 | 名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
X14W-10 | 三通铸铁旋塞阀 | 灰铸铁 | 灰铸铁 | 可锻铸铁 | 油浸 |
X14W-10C | 三通铸钢旋塞阀 | 铸钢 | 铸钢 | 铸钢 | 石棉 |
X14W-10P | 三通不锈钢旋塞阀 | 不锈钢 | 不锈钢 | 不锈钢 | 盘根 |
X14W-10T | 三通全铜旋塞阀 | 铸铜 | 铸铜 | 铸铜 | 柔性石墨 |
DN | L | D | D1 | D2 | z-фd | □S | h | H |
25 | 145 | 115 | 85 | 56 | 4Xф14 | 17 | 38 | 133 |
32 | 170 | 135 | 100 | 78 | 4Xф18 | 18 | 45 | 152 |
40 | 180 | 145 | 110 | 85 | 4Xф18 | 24 | 55 | 212 |
50 | 200 | 160 | 125 | 100 | 4Xф18 | 28 | 74 | 260 |
65 | 220 | 180 | 145 | 120 | 4Xф18 | 32 | 82 | 295 |
80 | 250 | 195 | 160 | 135 | 4Xф18 | 40 | 95 | 327 |
100 | 300 | 215 | 180 | 155 | 8Xф18 | 45 | 135 | 425 |
125 | 350 | 245 | 210 | 185 | 8Xф18 | 54 | 154 | 482 |
150 | 400 | 280 | 240 | 210 | 8Xф23 | 62 | 172 | 512 |
200 | 450 | 335 | 295 | 265 | 8Xф23 | 75 | 195 | 605 |
250 | 530 | 390 | 350 | 320 | 8Xф23 | 85 | 230 | 660 |
300 | 580 | 440 | 400 | 368 | 8Xф23 | 100 | 263 | 760 |
