旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。
旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。这些形状使旋塞阀的结构变得轻巧。
旋塞阀最适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。
适合介质:水、油品、煤气等
阀体采用优质的铸钢或不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性
由于旋塞阀结构简单,角行程操作快,在紧急事故下,可实现快速连通或切断管路,比其他阀门的启闭更迅速
体积小、重量轻、结构简单,便于维修不占空间,启闭快速,操作灵活,密封性能好,振动小,噪音小等特点
不受安装方向的限制,介质的流向可任意,阀体、阀芯材料可根据使用情况随意更换
旋塞阀最适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流
由于旋塞阀密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质
二通法兰系列产品型号
型号 | 名称 | 阀体 | 塞子 | 填料压盖 | 填料 |

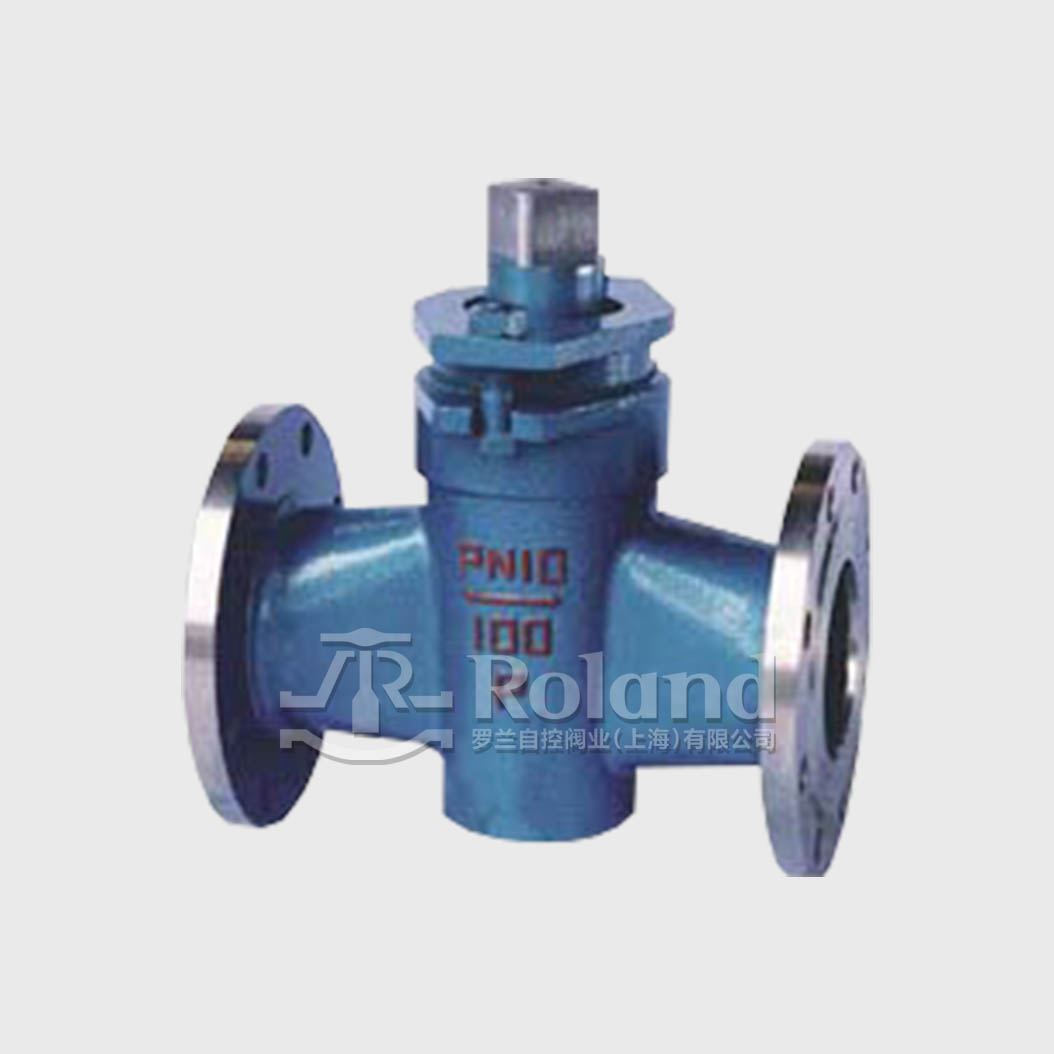

X43W-10 | 二通铸铁旋塞阀 | 灰铸铁 | 灰铸铁 | 可锻铸铁 | 油浸 |
X43W-10C | 二通铸钢旋塞阀 | 铸钢 | 铸钢 | 铸钢 | 石棉 |
X43W-10P | 二通不锈钢旋塞阀 | 不锈钢 | 不锈钢 | 不锈钢 | 盘根 |

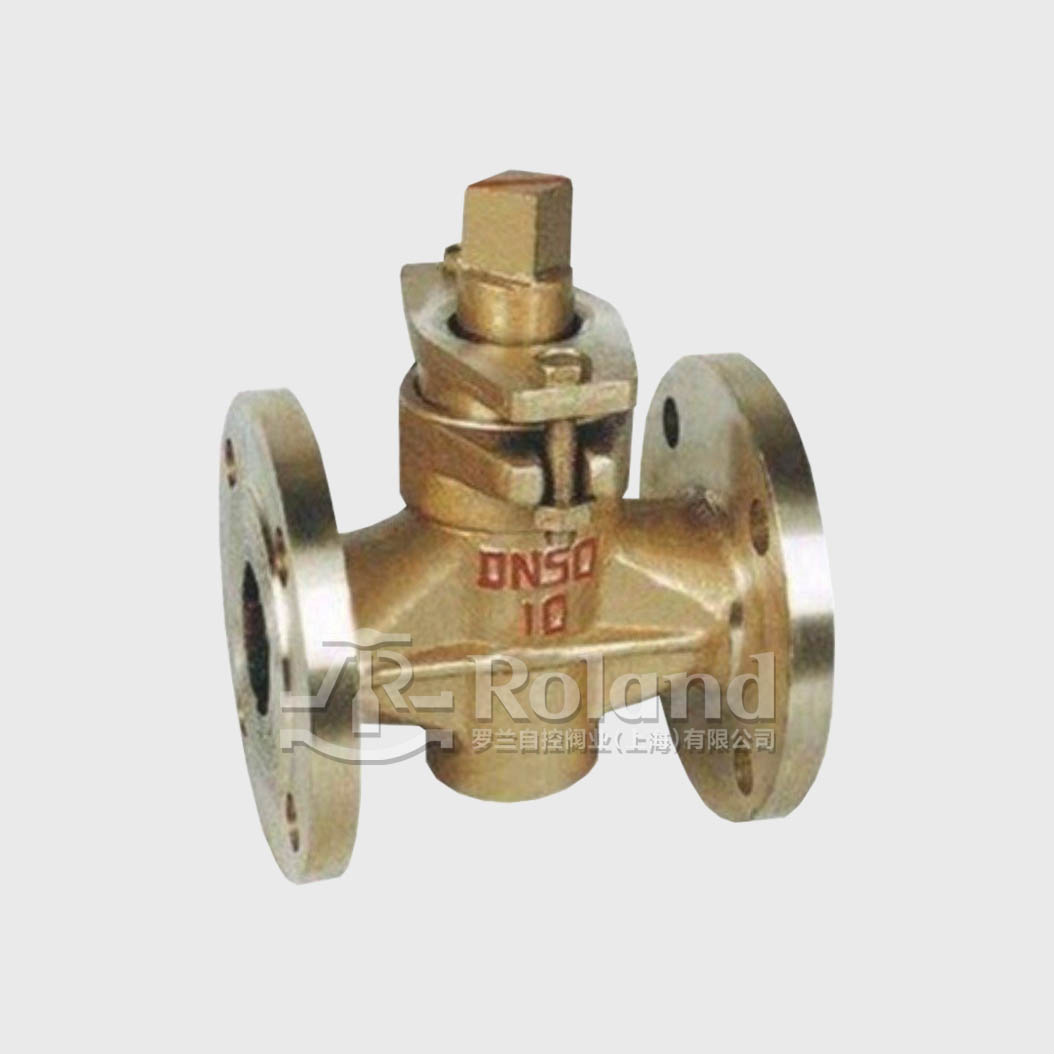

X43W-10T | 二通全铜旋塞阀 | 铸铜 | 铸铜 | 铸铜 | 柔性石墨 |
DN | L | D | D1 | D2 | z-фd |
15 | 80 | 80 | 55 | 40 | 4-ф12 |
20 | 90 | 90 | 65 | 50 | 4-ф12 |
25 | 100 | 100 | 75 | 60 | 4-ф12 |
32 | 115 | 120 | 90 | 70 | 4-ф14 |
40 | 130 | 130 | 100 | 80 | 4-ф14 |
50 | 145 | 140 | 110 | 90 | 4-ф14 |
65 | 160 | 160 | 130 | 110 | 4-ф14 |
80 | 200 | 185 | 150 | 125 | 4-ф18 |
100 | 230 | 205 | 170 | 145 | 4-ф18 |
125 | 250 | 235 | 200 | 175 | 8-ф18 |
150 | 320 | 260 | 225 | 200 | 8-ф18 |
200 | 350 | 315 | 280 | 255 | 8-ф18 |
