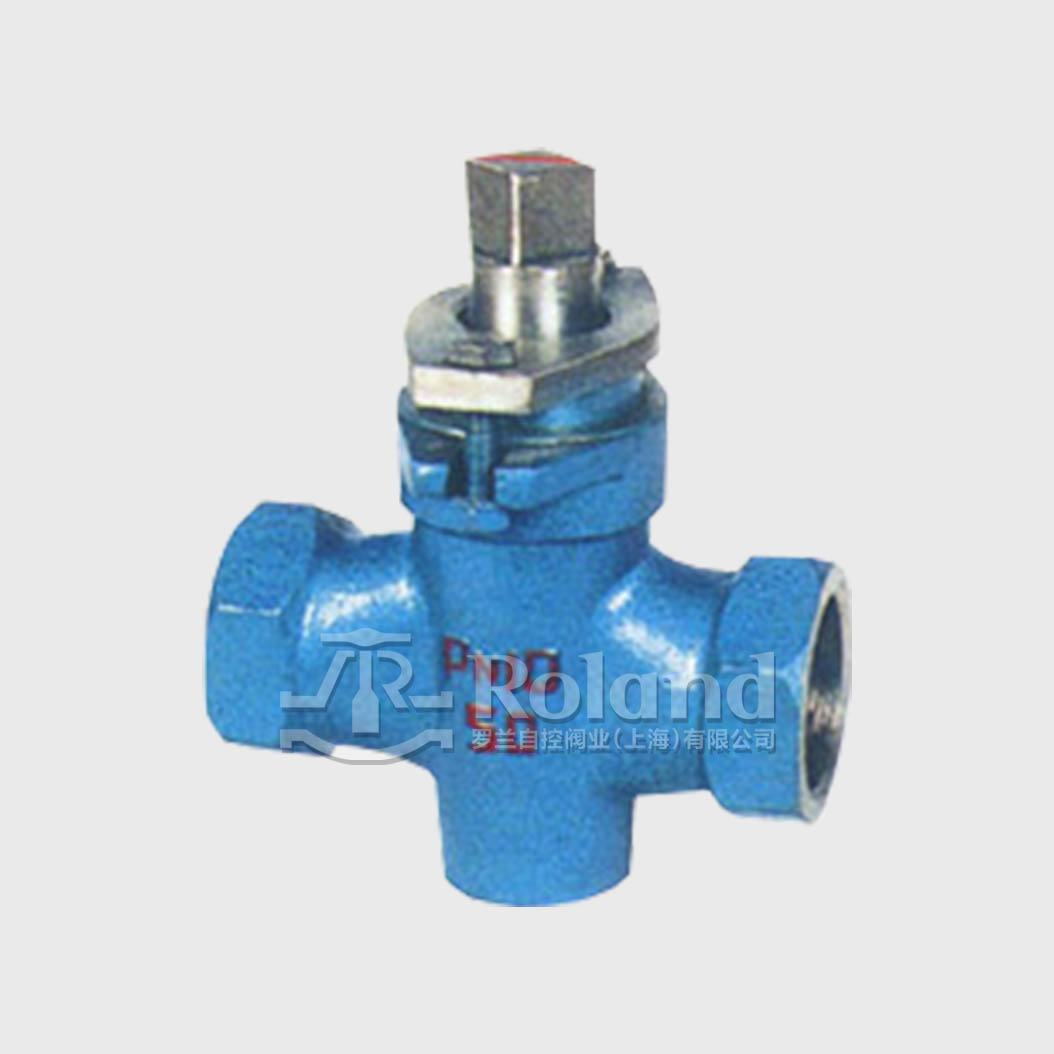

二通内螺纹旋塞阀采用304或316不锈钢材质制作,用于硝酸类、醋酸类含颗粒介质。
广泛地应用于油田开采、输送和精练设备中,同时也广泛用于沥青、硝酸、醋酸、石油、化工、煤气、油品、天然气、液化石油气、水、暖通行业以及一般工业中。
阀体采用优质的铸钢或不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性
由于旋塞阀结构简单,角行程操作快,在紧急事故下,可实现快速连通或切断管路,比其他阀门的启闭更迅速
体积小、重量轻、结构简单,便于维修不占空间,启闭快速,操作灵活,密封性能好,振动小,噪音小等特点
不受安装方向的限制,介质的流向可任意,阀体、阀芯材料可根据使用情况随意更换
旋塞阀最适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流
由于旋塞阀密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质
二通内螺纹系列产品型号
型号 | 名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
X13W-10 | 二通铸铁旋塞阀 | 灰铸铁 | 灰铸铁 | 可锻铸铁 | 油浸 |
X13W-10C | 二通铸钢旋塞阀 | 铸钢 | 铸钢 | 铸钢 | 石棉 |
X13W-10P | 二通不锈钢旋塞阀 | 不锈钢 | 不锈钢 | 不锈钢 | 盘根 |

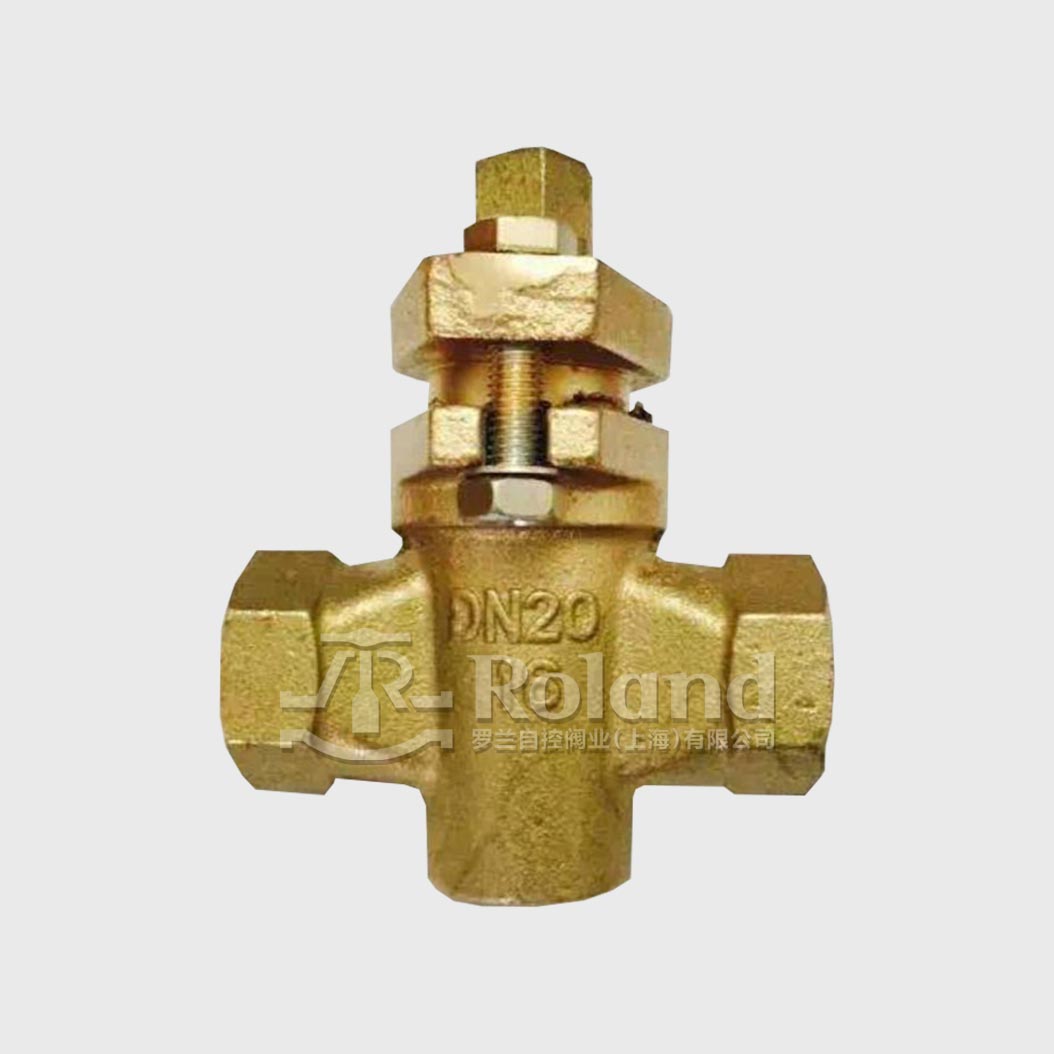

X13W-10T | 二通全铜旋塞阀 | 铸铜 | 铸铜 | 铸铜 | 柔性石墨 |
DN | L | D | D1 | D2 | z-фd | □S | h | H |
25 | 145 | 115 | 85 | 56 | 4Xф14 | 17 | 38 | 133 |
32 | 170 | 135 | 100 | 78 | 4Xф18 | 18 | 45 | 152 |
40 | 180 | 145 | 110 | 85 | 4Xф18 | 24 | 55 | 212 |
50 | 200 | 160 | 125 | 100 | 4Xф18 | 28 | 74 | 260 |
65 | 220 | 180 | 145 | 120 | 4Xф18 | 32 | 82 | 295 |
80 | 250 | 195 | 160 | 135 | 4Xф18 | 40 | 95 | 327 |
100 | 300 | 215 | 180 | 155 | 8Xф18 | 45 | 135 | 425 |
125 | 350 | 245 | 210 | 185 | 8Xф18 | 54 | 154 | 482 |
150 | 400 | 280 | 240 | 210 | 8Xф23 | 62 | 172 | 512 |
200 | 450 | 335 | 295 | 265 | 8Xф23 | 75 | 195 | 605 |
250 | 530 | 390 | 350 | 320 | 8Xф23 | 85 | 230 | 660 |
300 | 580 | 440 | 400 | 368 | 8Xф23 | 100 | 263 | 760 |
