您所在的位置： 首页 > 产品中心 >比例式法兰减压阀

简介 概述 特色 尺寸

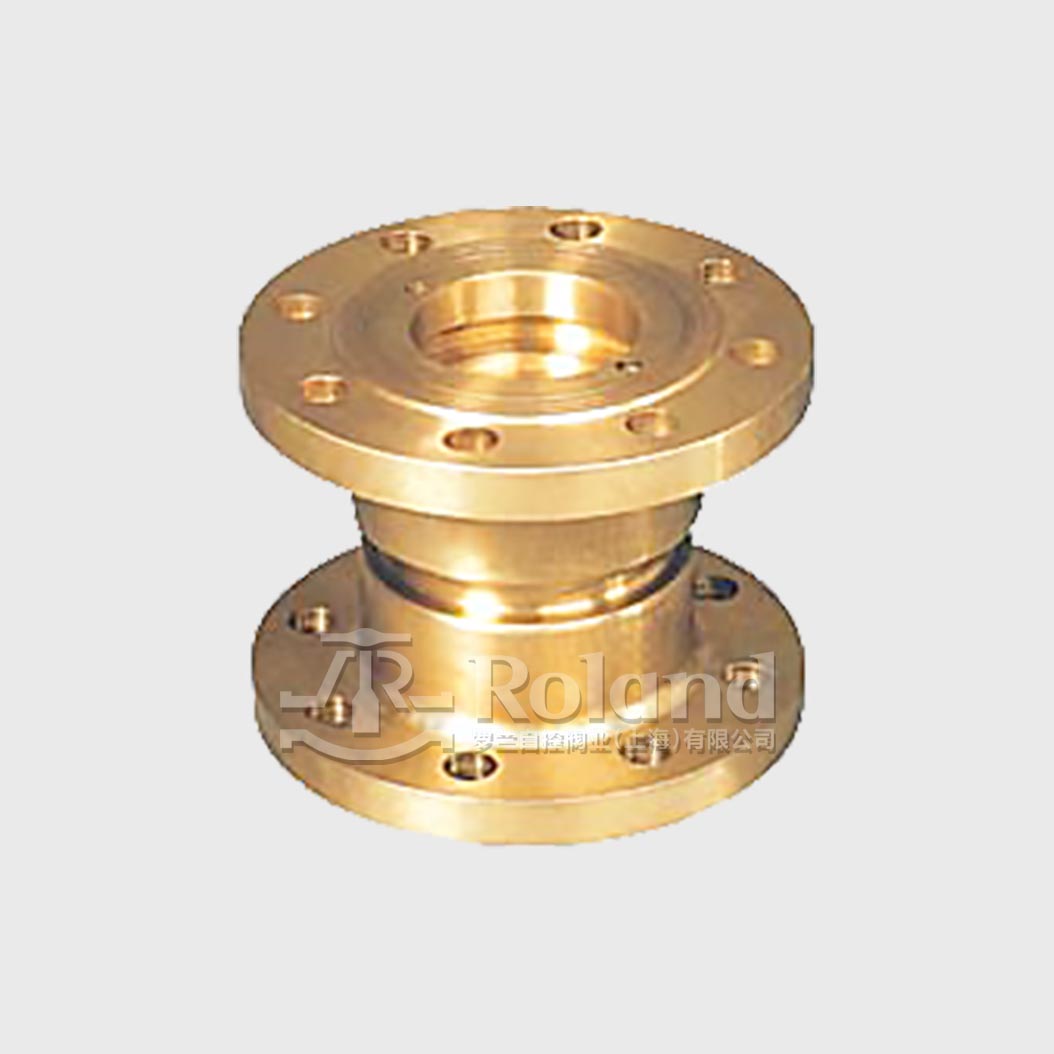

比例式法兰减压阀
产品系列
Y43X
密封材质
NBR
公称通径
DN50 ~ DN200
连接方式
法兰
公称压力
PN10 ~ PN25
介质温度
NBR：-29°C ~ 80°C
阀体材质
铜 / 铸铁 / 铸钢 / 不锈钢
驱动方式
备注：如有特殊密封材质或特殊接口，可根据客户需求选型

样本下载

Sample download

CAD图纸

The CAD drawings

比例式法兰减压阀

比例式减压阀由阀体、活塞、压盖及O型圈、密封垫等零件组成。
该阀在阀门内腔设置浮动式活塞，利用活塞两端不同的横截面积造成压力差从而改变进水与出水的压力状况。
在管道受压的情况活塞两端的面积之差异，造就了阀门进出口端进水与出水的压力差异，达到减压目的。
本公司提供的标准压力比∶2∶1、3∶1、3∶2、4∶1、5∶1、5∶2等，并可根据用户的要求设计特殊比例减压阀。

产品特色

01

阀体设计

可按需选择不同材质的阀体材料，加厚阀体，精铸而成，具有良好的伸展性，经久耐用

02

减压作用

在管道受压的情况活塞两端的面积之差异，造就了阀门进出口端进水与出水的压力差异，达到减压目的

03

实用性佳

该产品既减“动压”又减“静压”、、结构严谨、新颖、运行流畅、体积小巧、重量轻、便于安装与维护、耐磨损、防止泄漏

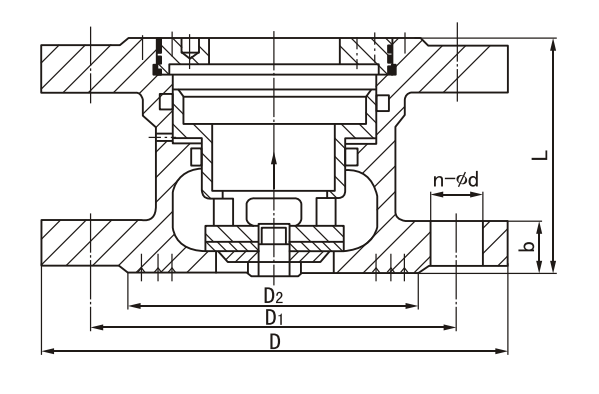

安装尺寸

DNLDD1D2bn-Φd
5085165125102204-18
65102185145122204-18
80122200160133228-18
100140220180158248-18
125160250210184268-18
150175285240212268-22
20023034029526828/308-22/12-22
