高灵敏度蒸汽减压阀
产品系列
YG43H-16C
密封材质
PPL / 硬密封
公称通径
DN15 ~ DN50
连接方式
法兰
公称压力
PN10 ~ PN16
介质温度
PPL:-29°C ~ 250°C / 硬密封:≤350°C
阀体材质
WCB / 304 / 316
驱动方式
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

高灵敏度蒸汽减压阀

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。
主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
本产品主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。

产品特色

01

阀体设计

阀体采用优质的铸钢或不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性

02

性能改善

该阀门增大活塞面积,改变节流结构,改变密封形式,增大了过流面积,从而在提高灵敏度、流量、寿命等方面大大改善了性能

03

杜绝泄漏

高密封性先导阀,采用球面分割结构,杜绝泄漏,防止流体或垃圾流入导致的锈蚀、阻塞

04

灵敏度提高

提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差

05

减压作用

通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能

06

密封性可靠

在较大的温度和压力环境下,依然能保持良好的密封性能,不渗漏,保证阀门的安全运行

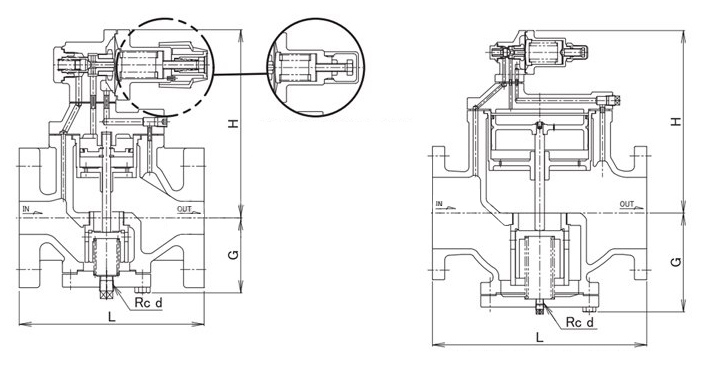

安装尺寸

单位:Mpa

公称压力壳体试验压力密封试验压力最高进口压力出口压力范围压力特性偏差△P2P流量特性偏差△P2G最小压差渗漏量
1.0 1.51.0 1.0 0.04~0.6GB12246-1989GB12246-19890.05GB12245-1989
1.62.41.61.60.04~1.0GB12246-1989GB12246-19890.07GB12245-1989


DNGLHH1CV值
151/2”140160651
203/4”140160652.5
251”160168684
321-1/4”180185756.5
401-1/2”200185789
502”2301938816
