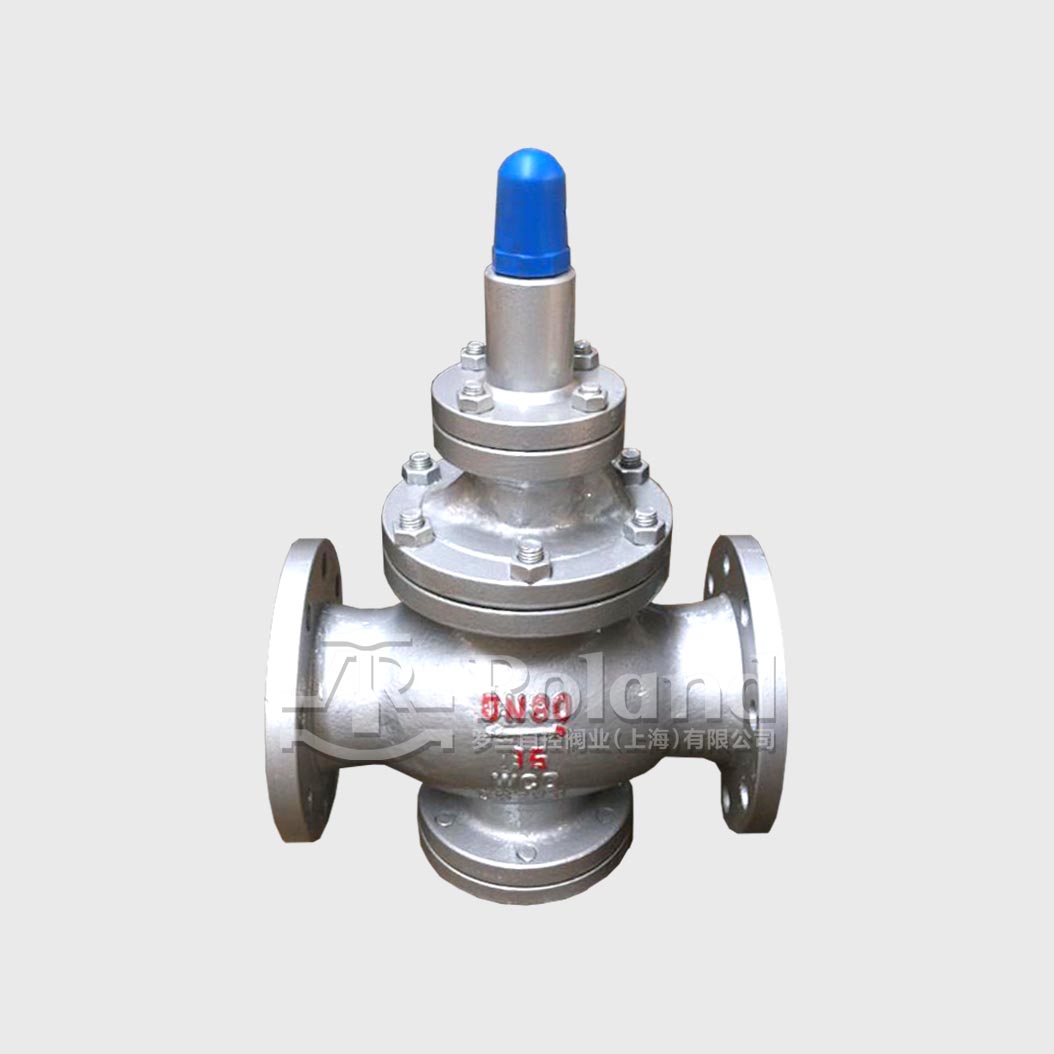

Y43H蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。
主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
蒸汽减压阀是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。
从流体力学的观点看,减压阀是一个局部阻力可以变化的节流元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。
然后依靠控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定。
Y43H蒸汽减压阀主要用于蒸汽管路,适用于流量大流量变化大,进口压力变化大的蒸汽管路。
阀体采用优质的铸钢或不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性
该阀门增大活塞面积,改变节流结构,改变密封形式,增大了过流面积,从而在提高灵敏度、流量、寿命等方面大大改善了性能
加厚阀体,精铸而成,具有良好的伸展性,经久耐用,设计简单易操作,安装方便,启闭灵活,阀体精密连接,性能稳定、耐压性好、密封性强
采用高强度的调节弹簧,调节性能高,从容保证阀门在长时间内减压性能的稳定运行,精度高
通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能
在较大的温度和压力环境下,依然能保持良好的密封性能,不渗漏,保证阀门的安全运行
单位:Mpa
公称压力 | 壳体试验压力 | 密封试验压力 | 最高进口压力 | 出口压力范围 | 压力特性偏差△P2P | 流量特性偏差△P2G | 最小压差 | 渗漏量 |
1.6 | 2.4 | 1.6 | 1.6 | 0.04~1.0 | GB12246-1989 | GB12246-1989 | 0.07 | — |
2.5 | 3.75 | 2.5 | 2.5 | 0.05~1.6 | GB12246-1989 | GB12246-1989 | 0.1 | — |
4.0 | 6.0 | 4.0 | 4.0 | 0.08~2.5 | GB12246-1989 | GB12246-1989 | 0.15 | 硬密封 |
6.4 | 9.6 | 6.4 | 6.4 | 0.2~3.5 | GB12246-1989 | GB12246-1989 | 0.4 | 按GB12245-1989 |
10.0 | 15.0 | 10.0 | 10.0 | 0.5~3.5 | GB12246-1989 | GB12246-1989 | 0.5 | — |
16.0 | 24.0 | 16.0 | 16.0 | 0.5~4.5 | GB12246-1989 | GB12246-1989 | 0.8 | — |

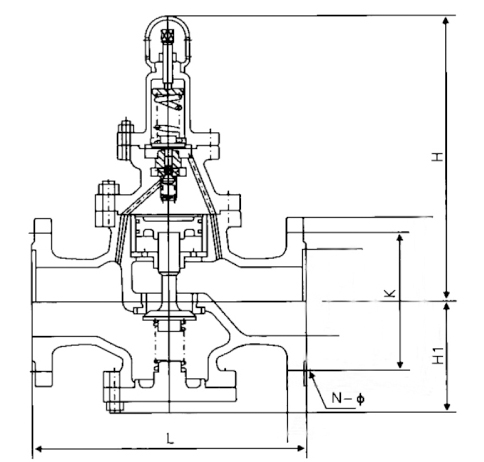

PN1.6~PN4.0
DN | L-1.6Mpa | L-2.5Mpa | L-4.0Mpa | H | H1 | CV值 |
15 | 160 | 160 | 180 | 265 | 85 | — |
20 | 160 | 160 | 180 | 265 | 85 | — |
25 | 180 | 180 | 200 | 280 | 95 | — |
32 | 200 | 200 | 220 | 280 | 95 | — |
40 | 220 | 220 | 240 | 290 | 105 | — |
50 | 250 | 250 | 270 | 300 | 130 | 1 |
65 | 280 | 280 | 300 | 315 | 145 | 2.5 |
80 | 310 | 310 | 330 | 330 | 170 | 4 |
100 | 350 | 350 | 380 | 405 | 200 | 6.5 |
125 | 400 | 400 | 450 | 450 | 225 | 9 |
150 | 450 | 450 | 500 | 485 | 265 | 16 |
200 | 500 | 500 | 550 | 570 | 290 | 25 |
250 | 650 | 650 | 650 | 640 | 325 | 36 |
300 | 800 | 800 | 800 | 740 | 360 | 64 |
350 | 850 | 850 | 850 | 810 | 395 | 100 |
400 | 900 | 900 | 900 | 950 | 430 | 140 |
500 | 950 | 950 | 950 | 1080 | 500 | 250 |
PN6.4~PN16.0
DN | L-6.4Mpa | L-10.0Mpa | L-16.0Mpa | H | H1 | CV值 |
15 | 180 | 180 | 180 | 280 | 100 | — |
20 | 180 | 200 | 200 | 280 | 100 | — |
25 | 200 | 220 | 220 | 300 | 115 | — |
32 | 220 | 230 | 230 | 300 | 115 | — |
40 | 240 | 240 | 240 | 315 | 130 | — |
50 | 270 | 300 | 300 | 340 | 135 | 1 |
65 | 300 | 340 | 340 | 355 | 150 | 2.5 |
80 | 330 | 360 | 360 | 370 | 175 | 4 |
100 | 380 | 380 | 380 | 450 | 205 | 6.5 |
125 | 450 | 450 | 450 | 510 | 235 | 9 |
150 | 500 | 500 | 500 | 555 | 275 | 16 |
200 | 550 | 550 | 550 | 640 | 300 | 25 |
250 | 650 | 650 | 650 | 720 | 335 | 36 |
300 | 800 | 800 | 800 | 830 | 375 | 64 |
350 | 850 | 850 | 850 | 8880 | 410 | 100 |
400 | 900 | 900 | 900 | 11020 | 445 | 140 |
500 | 950 | 950 | 950 | 1080 | 515 | 250 |
