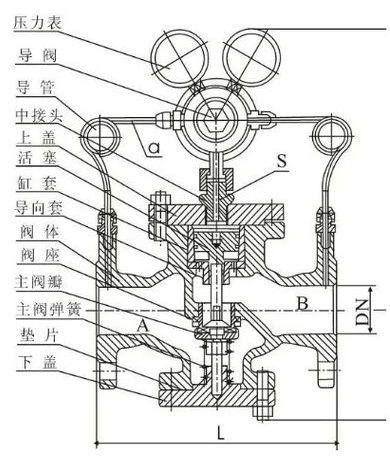

本系列减压阀属于先导活塞式减压阀,由主阀和导阀两部分组成。
主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱,波纹管和弹簧因受介质压力的挤压而压缩,
阀瓣随着阀杆位移,阀瓣产生对阀体密封圈的关闭,将阀前介质截止,不作阀后介质压力的补充。
当阀后的介质压力降低,波纹管因受调节弹簧的径项力,使波纹管叠纹变形,阀杆将阀瓣顶开。使介质通过阀体密封圈补充阀后压力的降低。
主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。
减压阀用于温度在20 0℃以下的蒸汽、空气、水无腐蚀性介质的管路上,使通过阀体的介质压力保持恒定,以适应工作需要。
阀前进口压力P1由1.0-0.1MPa,减压阀后出口压力P2为0. 4-0.05MPa,阀前与阀后的压力差不大于0.6MPa,也不应小于0.05MPa。

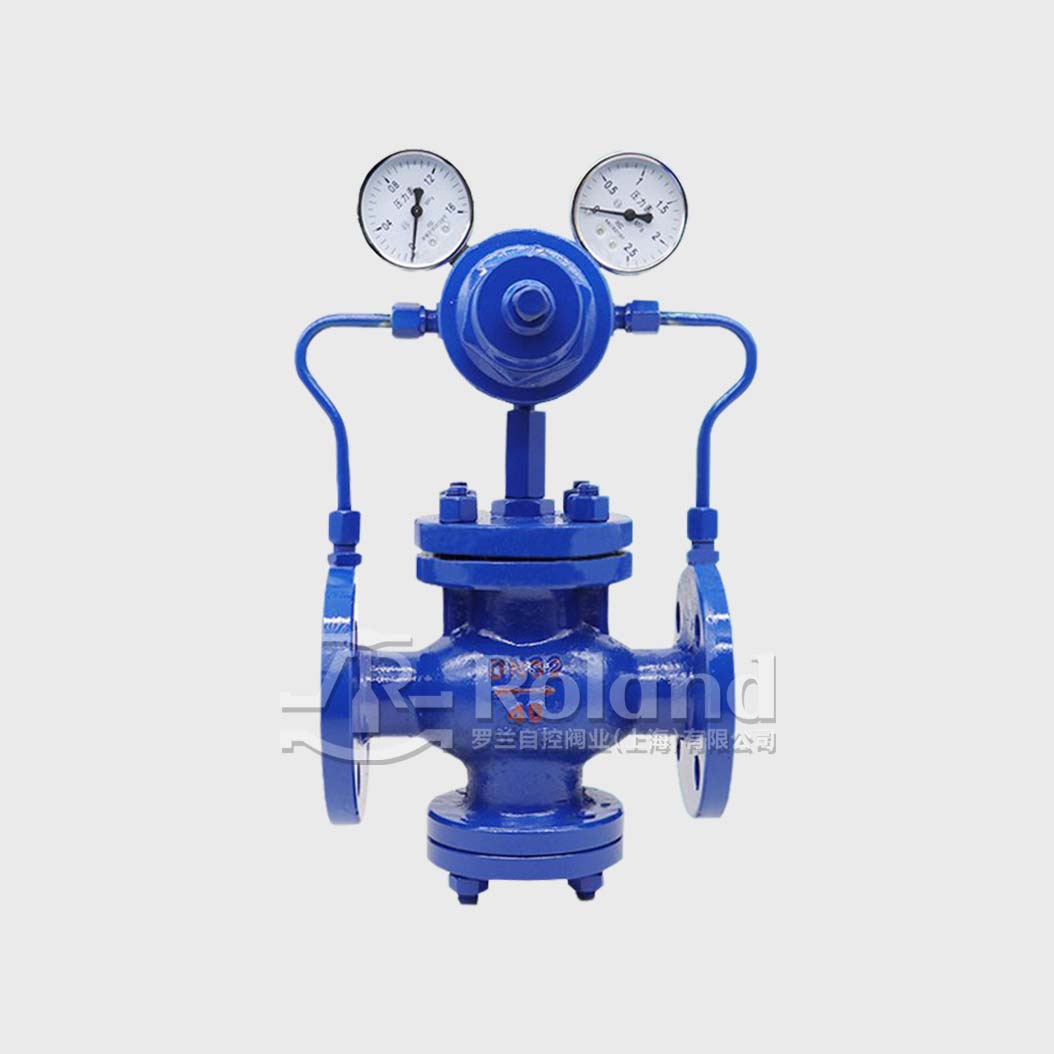

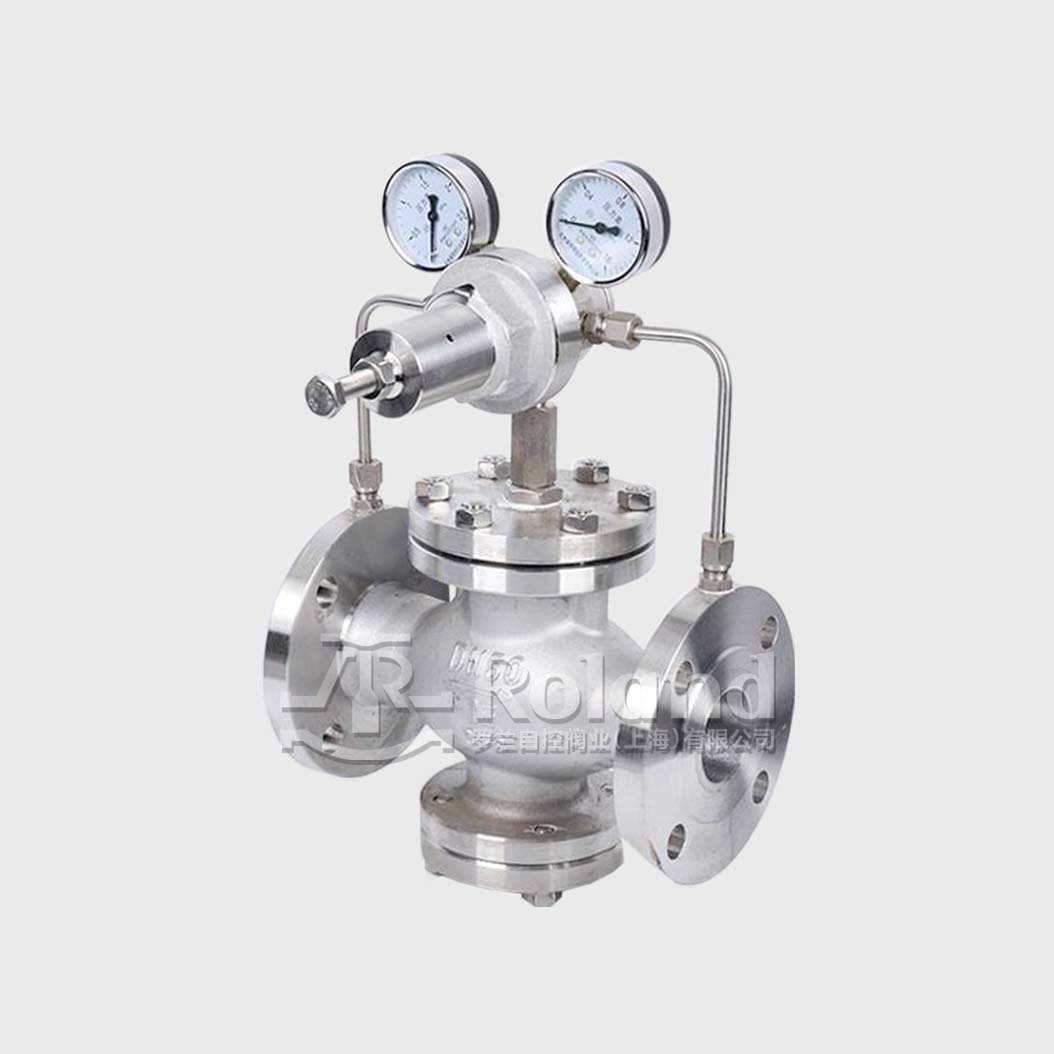

阀体采用优质的铸钢或不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性
通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能
加厚阀体,精铸而成,具有良好的伸展性,经久耐用,设计简单易操作,安装方便,启闭灵活,阀体精密连接,性能稳定、耐压性好、密封性强
单位:Mpa
公称压力 | 壳体试验压力 | 密封试验压力 | 最高进口压力 | 出口压力范围 | 压力特性偏差△P2P | 流量特性偏差△P2G | 最小压差 | 渗漏量 |
1.6 | 2.4 | 1.6 | 1.6 | 0.1~1.0 | GB12246-1989 | GB12246-1989 | 0.15 | 聚四氟乙稀 |
2.5 | 3.75 | 2.5 | 2.5 | 0.1~1.6 | GB12246-1989 | GB12246-1989 | 0.15 | 橡胶 |
4.0 | 6.0 | 4.0 | 4.0 | 0.1~2.5 | GB12246-1989 | GB12246-1989 | 0.2 | 零渗漏 |
6.4 | 9.6 | 6.4 | 6.4 | 0.5~3.5 | GB12246-1989 | GB12246-1989 | 0.4 | |
10.0 | 15.0 | 10.0 | 10.0 | 0.5~3.5 | GB12246-1989 | GB12246-1989 | 0.8 | 硬密封 |
16.0 | 24.0 | 16.0 | 16.0 | 0.5~4.5 | GB12246-1989 | GB12246-1989 | 1.0 | 按GB12245-1989 |
PN1.6~PN4.0
DN | L-1.6Mpa | L-2.5Mpa | L-4.0Mpa | H | H1 | CV值 |
15 | 160 | 160 | 180 | 290 | 90 | 1 |
20 | 160 | 160 | 180 | 300 | 98 | 2.5 |
25 | 180 | 180 | 200 | 300 | 110 | 4 |
32 | 200 | 200 | 220 | 300 | 110 | 6.5 |
40 | 220 | 220 | 240 | 320 | 125 | 9 |
50 | 250 | 250 | 270 | 320 | 125 | 16 |
65 | 280 | 280 | 300 | 325 | 130 | 25 |
80 | 310 | 310 | 330 | 365 | 160 | 36 |
100 | 350 | 350 | 380 | 365 | 170 | 64 |
125 | 400 | 400 | 450 | 475 | 200 | 100 |
150 | 450 | 450 | 500 | 475 | 210 | 140 |
200 | 500 | 500 | 550 | 515 | 240 | 250 |
250 | 650 | 650 | 650 | 560 | 290 | 400 |
300 | 800 | 800 | 800 | 705 | 335 | 570 |
350 | 850 | 850 | 850 | 745 | 375 | 780 |
400 | 900 | 900 | 900 | 780 | 405 | 1020 |
450 | 900 | 900 | 900 | 730 | 455 | — |
500 | 950 | 950 | 950 | 835 | 465 | 1500 |
PN6.4~PN16.0
DN | L-6.4Mpa | L-10.0Mpa | L-16.0Mpa | H | H1 | CV值 |
15 | 180 | 180 | 180 | 300 | 100 | 1 |
20 | 180 | 200 | 200 | 310 | 105 | 2.5 |
25 | 200 | 220 | 220 | 310 | 120 | 4 |
32 | 220 | 230 | 230 | 310 | 120 | 6.5 |
40 | 240 | 240 | 240 | 335 | 135 | 9 |
50 | 270 | 300 | 300 | 335 | 135 | 16 |
65 | 300 | 340 | 340 | 340 | 140 | 25 |
80 | 330 | 360 | 360 | 380 | 170 | 36 |
100 | 380 | 380 | 380 | 380 | 185 | 64 |
125 | 450 | 450 | 450 | 490 | 215 | 100 |
150 | 500 | 500 | 500 | 490 | 225 | 140 |
200 | 550 | 550 | 550 | 535 | 260 | 250 |
250 | 650 | 650 | 650 | 580 | 310 | 400 |
300 | 800 | 800 | 800 | 725 | 355 | 570 |
350 | 850 | 850 | 850 | 765 | 395 | 780 |
400 | 900 | 900 | 900 | 800 | 435 | 1020 |
500 | 950 | 950 | 950 | 855 | 495 | 1500 |
