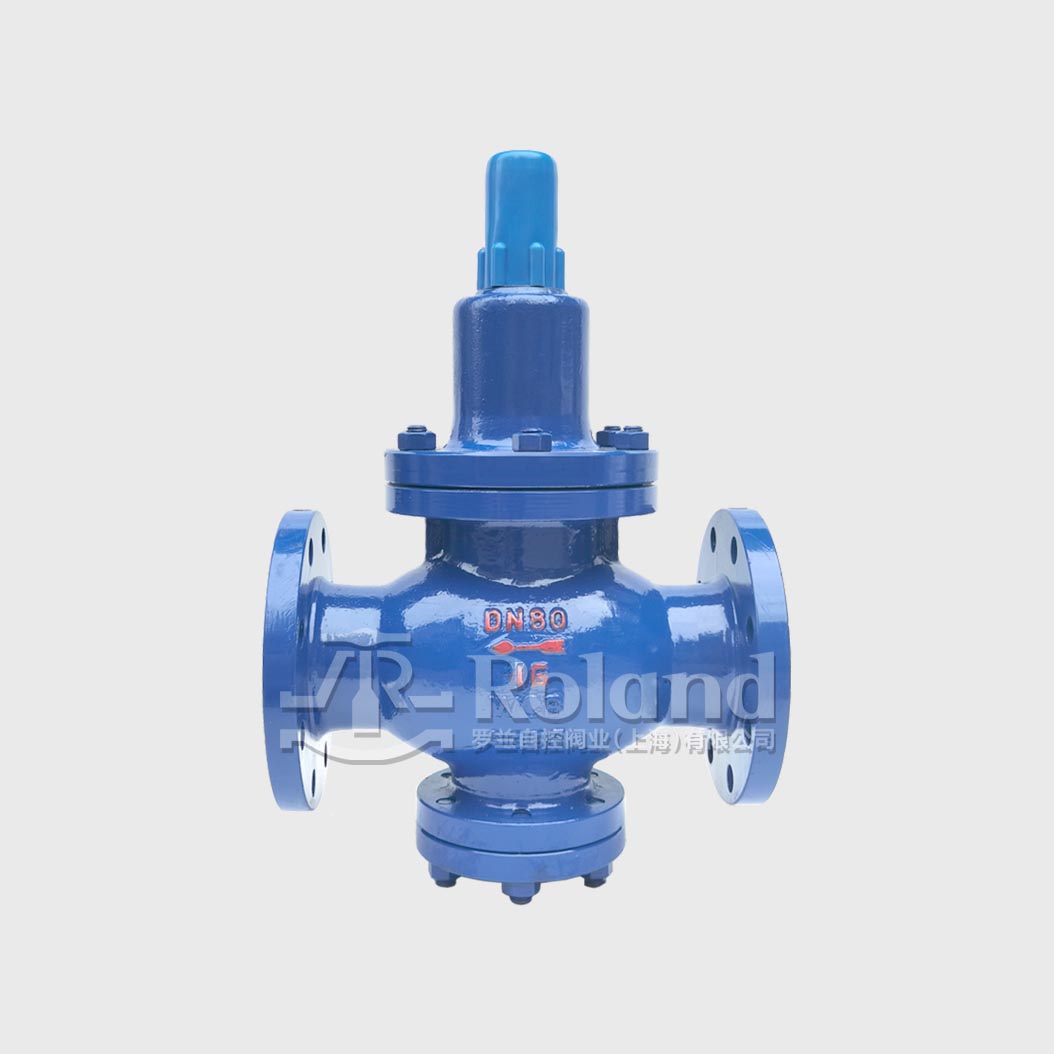

本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。
本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备，也可在通常的冷热水管网中，起减压稳压作用。
该减压阀是一种弹簧直接作用薄膜式减压阀的压力调节阀。
液体减压阀是通过调节进口压力至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。
减压阀的工作原理可以理解为入口压力+出口压力=弹簧力，通过控制减压阀内截流口的开度大小来控制出口处的压力，
开度越小，液体通过截流口的液阻越小，压力损失越小，出口压力越大，反之则出口压力越小由此达到减压的目的。
本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

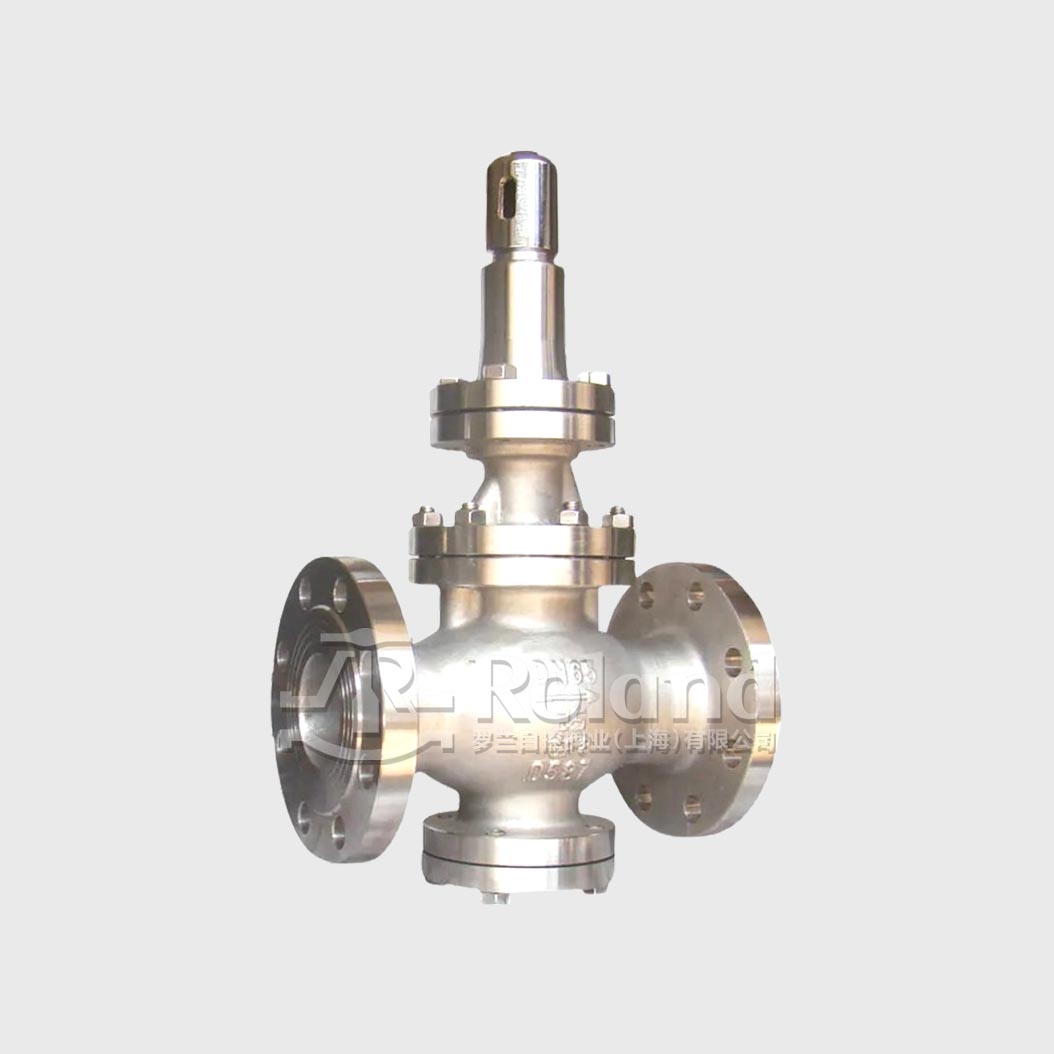

阀体采用优质的铸钢或不锈钢材料，具有良好的耐腐蚀性和耐磨损性，使得阀门具有更好的牢固性和使用性
利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能
加厚阀体，精铸而成，具有良好的伸展性，经久耐用，设计简单易操作，安装方便，启闭灵活，阀体精密连接，性能稳定、耐压性好、密封性强
单位：Mpa
| 公称压力 | 壳体试验压力 | 密封试验压力 | 最高进口压力 | 出口压力范围 | 压力特性偏差△P2P | 流量特性偏差△P2G | 渗漏量 |
| 1.0 | 1.5 | 1.0 | 1.0 | 0.2~0.8 | GB12244-1989 | GB12244-1989 | 0 |
| 1.6 | 2.4 | 1.6 | 1.6 | 0.2~1.0 | GB12244-1989 | GB12244-1989 | 0 |
| 2.5 | 3.75 | 2.5 | 2.5 | 0.4~1.6 | GB12244-1989 | GB12244-1989 | 0 |
| DN | L | H | H1 | CV值 |
| 15 | 160 | 265 | 100 | 1 |
| 20 | 160 | 265 | 100 | 2 |
| 25 | 180 | 285 | 110 | 4 |
| 32 | 200 | 285 | 110 | 4 |
| 40 | 220 | 320 | 120 | 6 |
| 50 | 250 | 32 | 120 | 13 |
| 65 | 280 | 335 | 140 | 14 |
| 80 | 310 | 425 | 165 | 38 |
| 100 | 350 | 445 | 185 | 40 |
| 125 | 400 | 590 | 225 | 85 |
| 150 | 450 | 625 | 260 | 90 |
| 200 | 500 | 680 | 280 | 165 |
| 250 | 650 | 855 | 335 | 350 |
| 300 | 800 | 935 | 385 | 520 |
| 350 | 850 | 1015 | 430 | 690 |
| 400 | 900 | 1095 | 455 | 950 |
| 450 | 900 | 1165 | 500 | — |
| 500 | 950 | 1205 | 525 | — |
