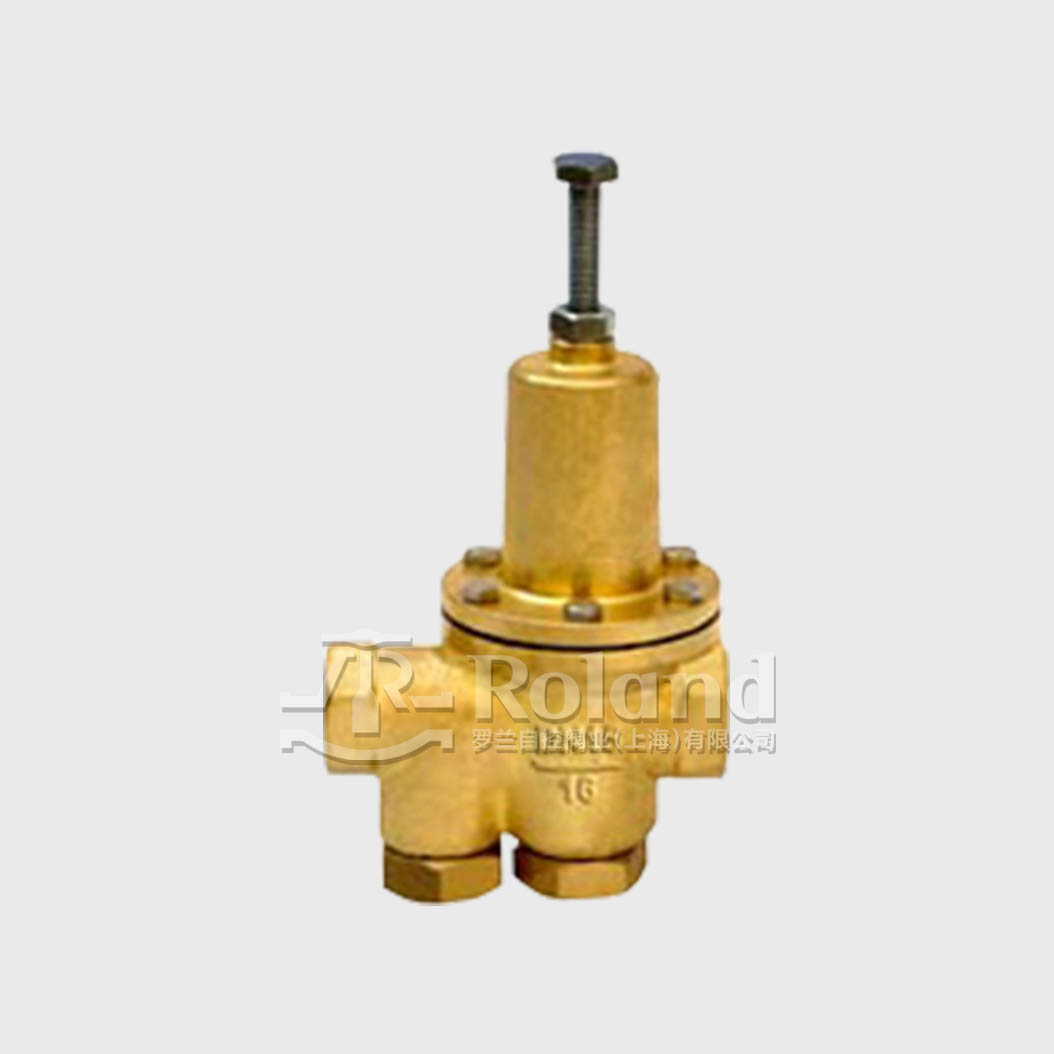

可调式黄铜减压阀
产品系列
200P
密封材质
NBR
公称通径
DN15 ~ DN50
连接方式
螺纹
公称压力
PN10 ~ PN16
介质温度
NBR：-29°C ~ 80°C
阀体材质
黄铜
驱动方式
备注：如有特殊密封材质或特殊接口，可根据客户需求选型

样本下载

Sample download

CAD图纸

The CAD drawings

可调式黄铜减压阀

可调式减压阀200P为一直接式可调减压阀，在一定流量范围内可控制该阀出口压力，为一相对固定值。
采用隔膜型水力操作方式，可水平或垂安装于给水、消防系统或其它清水系统中。
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。
主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。
导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于蒸汽管路，起减压稳压作用。

产品特色

01

黄铜阀体

采用黄铜锻压成型，强度高、耐腐蚀、耐磨损、使用寿命长，使得阀门具有更好的牢固性和使用性

02

调压减温

在进口压力不断变化的情况下，保持出口听压力和温度值在一定的范围内

03

安装方便

附有内置式滤网，可方便整体安装作业，避免杂物堵塞，使其更加安全可靠

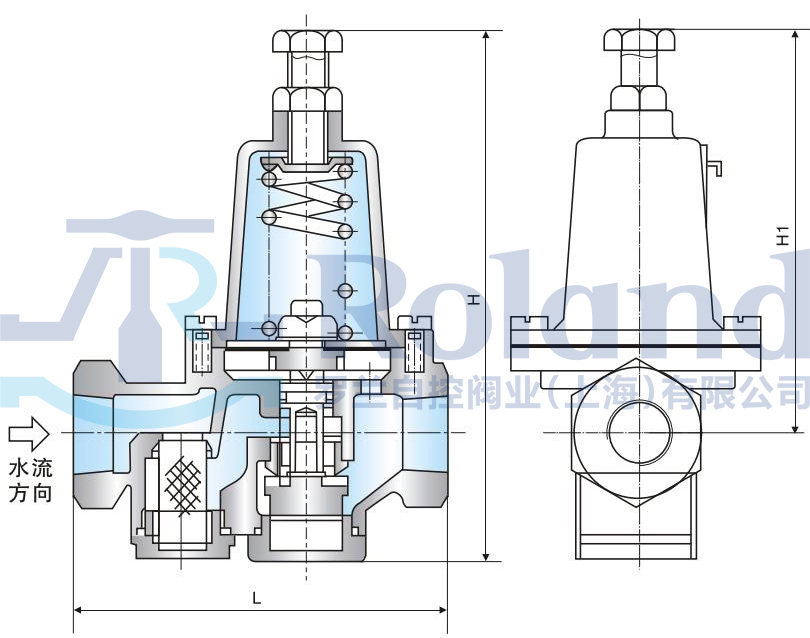

安装尺寸

公称压力Mpa壳体试验压力Mpa密封试验压力Mpa最高进口压力Mpa出口压力范围Mpa压力特性偏差△P2P流量特性偏差△P2G
1.0 1.51.0 1.0 0.09~0.8GB12246-1989GB12246-1989
1.62.41.61.60.1~1.2GB12246-1989GB12246-1989


DNGLH1HDCV
151/2”11240150750.5
203/4”14055190900.6
251”14055195901.2
321-1/4”16555212981.8
401-1/2”19055215983.0
502”200652651205.0
