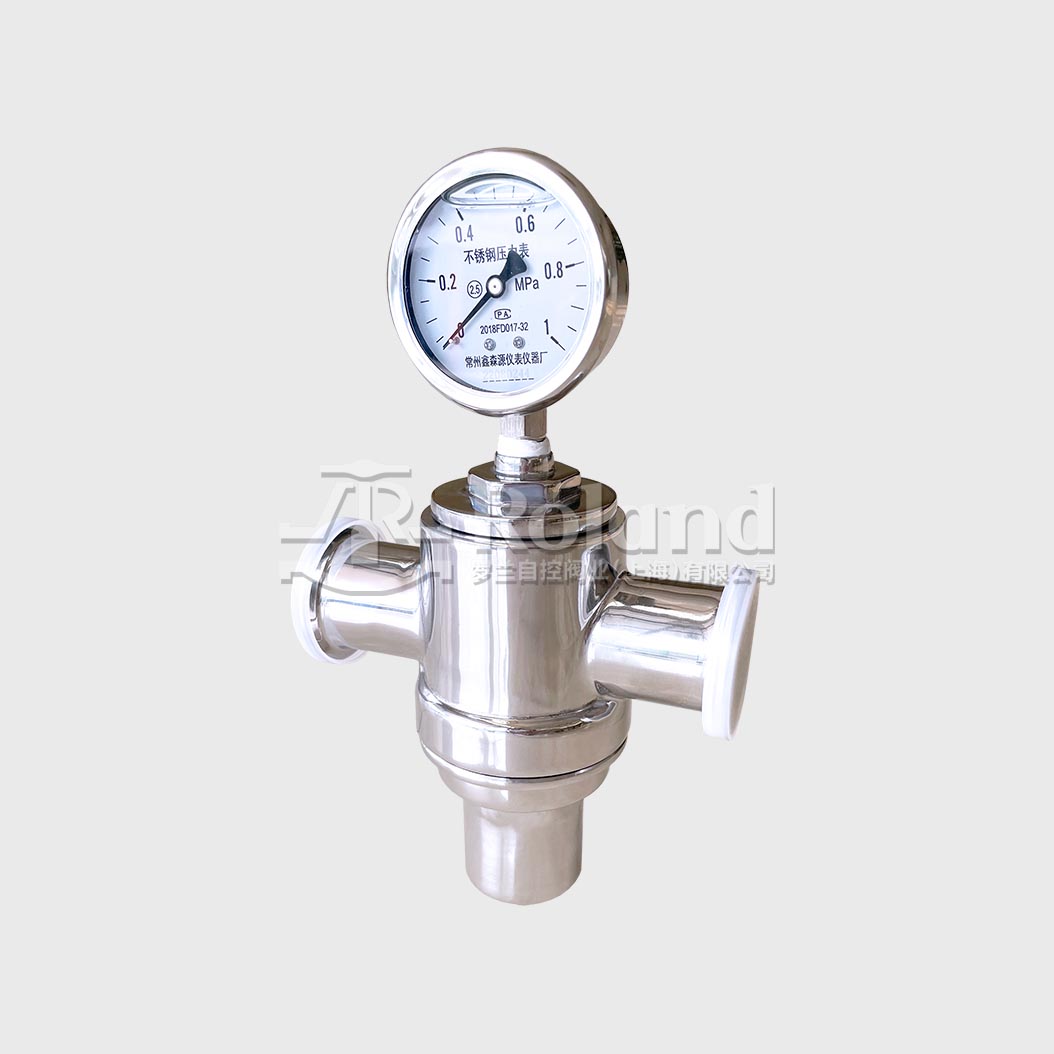

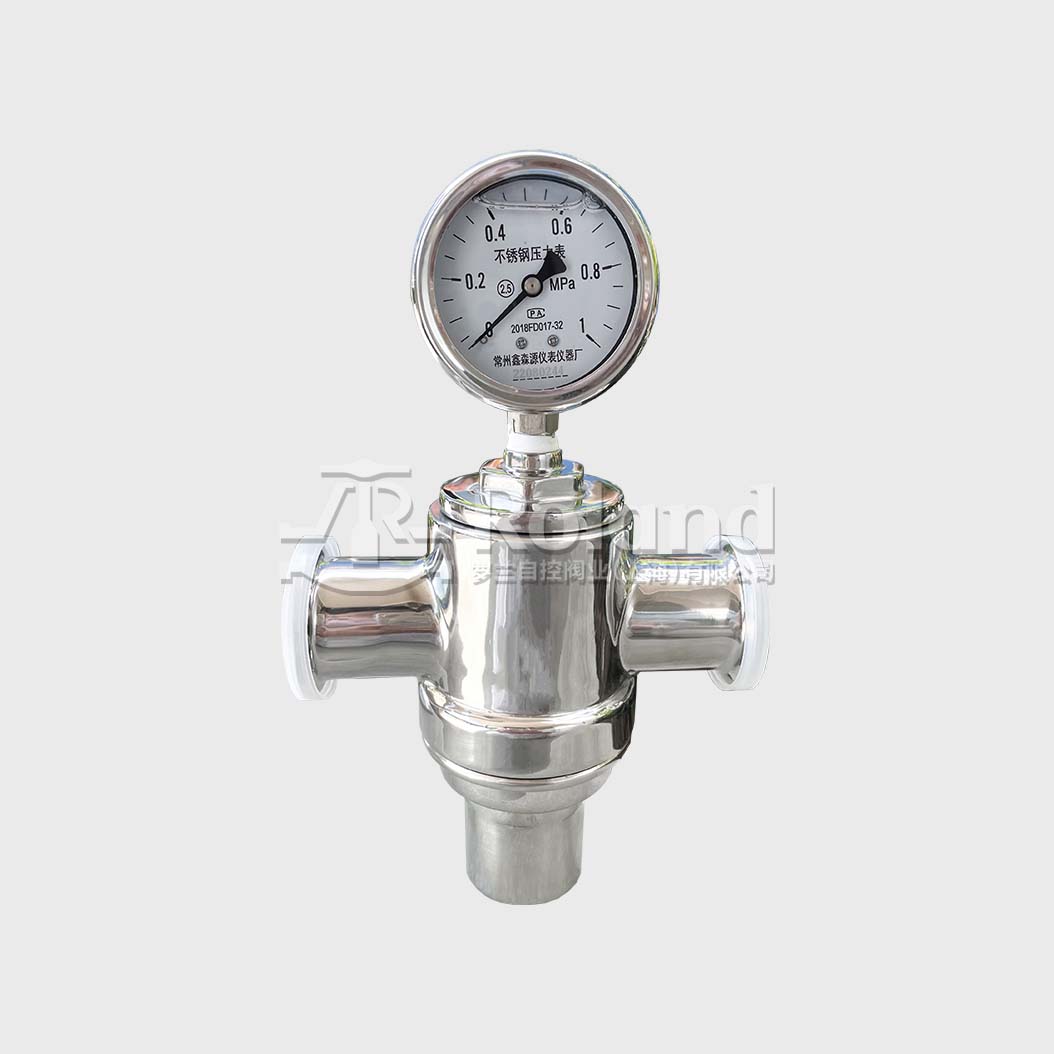

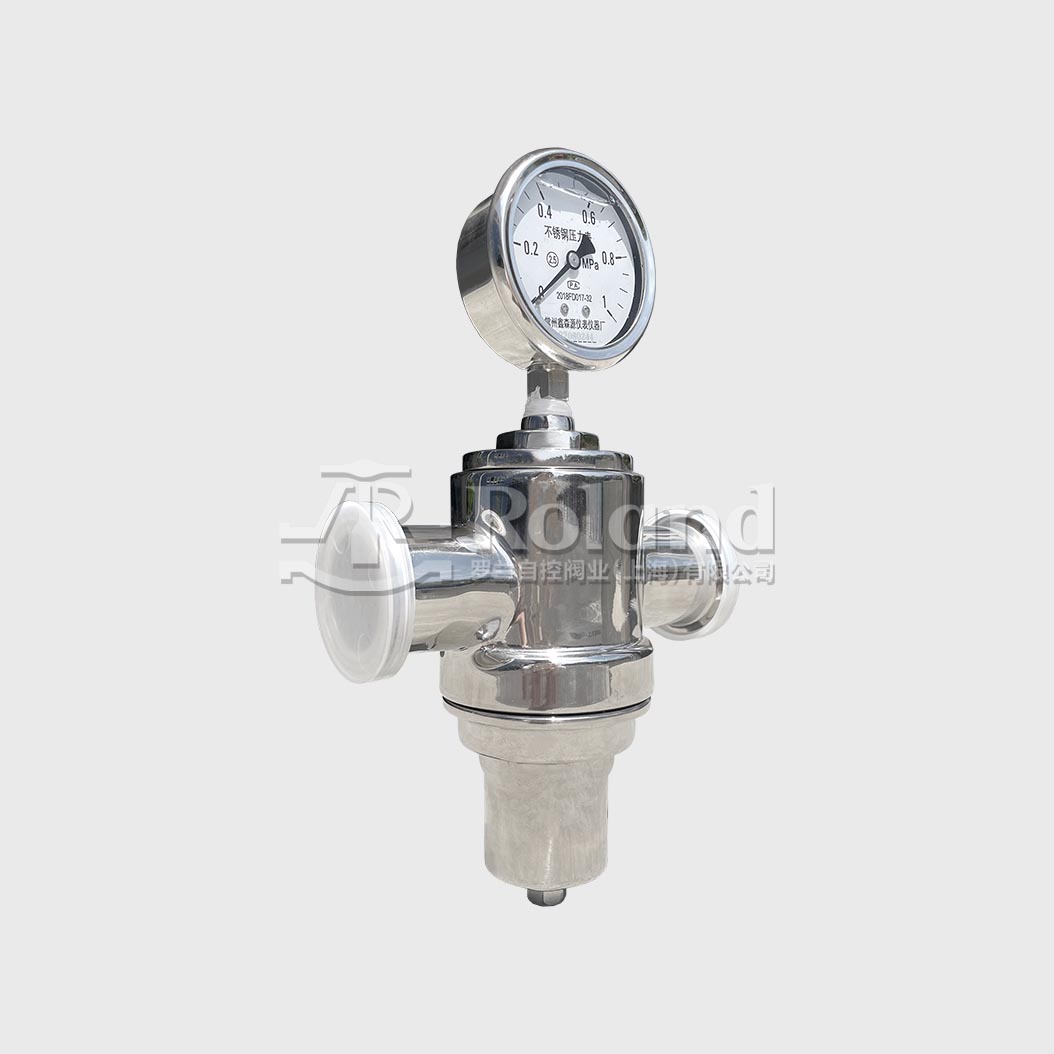

卫生级快装减压阀
产品系列
RYK
密封材质
橡胶
公称通径
DN15 ~ DN65
连接方式
快装
公称压力
PN10
介质温度
橡胶:≤100°C / 蒸汽:≤200°C
阀体材质
304 / 316 / 316L
驱动方式
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

卫生级快装减压阀

本系列产品属于直动式压力减压阀,主要有调节弹簧、活塞、阀座、阀瓣等零件组成。
通过调节调节弹簧压力设定出口压力,利用膜片直接传感下游压力驱动阀瓣利用活塞传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部分过流面积的大小,实现减压稳压功能。
本产品调压、稳压动作平稳,适用于卫生二次供水、食品、饮料、医药等纯净管路系统。

产品特色

01

阀体设计

阀体采用优质的不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性

02

活塞与膜片设计

采用活塞与膜片设计,改善膜片寿命短不耐压与活塞因杂质磨损渗漏缺失

03

减压设计

通过改变节流面积,使流速及流体的动能改变,达到减压的目的;依靠控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,在一定的误差范围内保持恒定

04

压力平衡设计

阀门采用压力平衡设计,不因一次侧压力不稳定而影响出口压力,二次侧压力直接反应空压室,调节设定压力时,反应灵敏,调压精准

05

卫生级标准

各个部件均由高精度数控设备加工,阀体内部采用精密抛光处理,保证了阀门的高洁净要求,外表面有多重处理方法:镜面,亚光,喷砂等,满足各种工况需求

06

维护方便

两端采用卡盘快装连接方式,阀门维修时拆卸简单,清洗维护方便

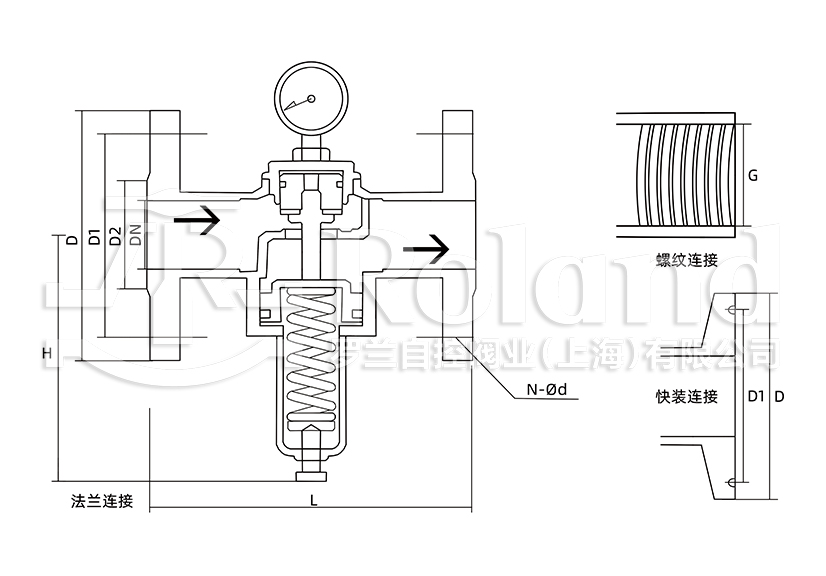

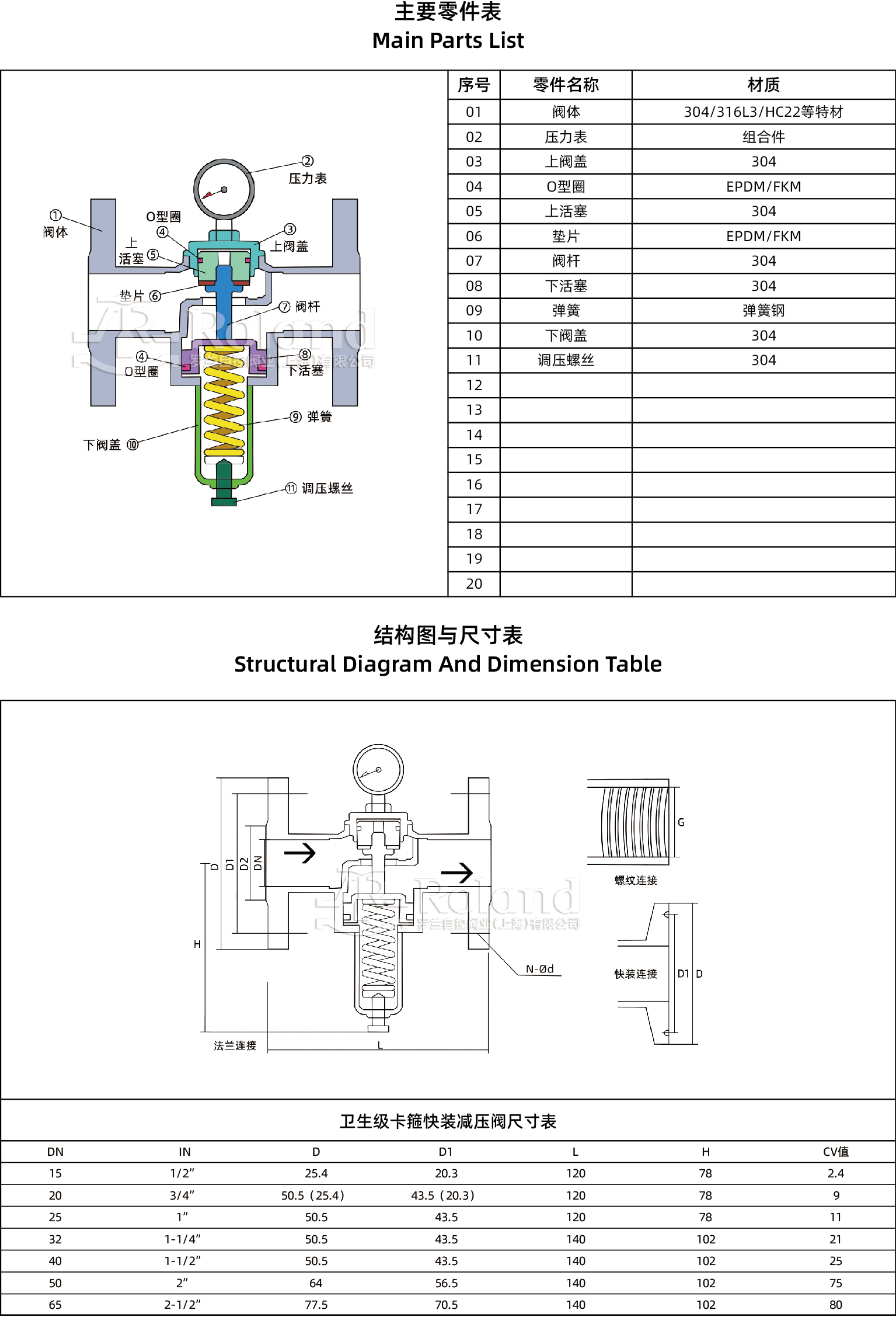

安装尺寸






调压范围全闭至全开压力测试压力备注
1kgf/cm²-6kgf/cm²35kgf/cm²
4kgf/cm²-10kgf/cm²出口压力35kgf/cm²压力表显示
8kgf/cm²-13kgf/cm²1.5kgf/cm²35kgf/cm²出口压力
特殊流体调压范围定制


DNINLHCV值
151/2”120782.4
203/4”120789
251”1207811
401-1/2”14010221
502”14010225
652-1/2”14010232
