您所在的位置: 首页 > 产品中心 >波纹补偿器

波纹补偿器
产品系列
密封材质
公称通径
DN32 ~ DN1000
连接方式
法兰
公称压力
PN10 ~ PN40
介质温度
-10℃ ~ +300℃
阀体材质
304 / 316
驱动方式
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

波纹补偿器

产品参数
产品特点: 吸收管道热膨胀位移
工作压力:PN10~PN40
适用温度:-10℃~+300℃
适用介质:水、热水、蒸汽、油、空气
制造标准:GB/T12777-2008
法兰标准:GB/T9119-2010
测试:12266-1
可选项:法兰标准支持定制、安装长度支持定制、波纹管及螺栓材质304/316/321/310S
补偿器产品种类很多,比较常用的有:填补式补偿器、球型补偿器、方形补偿器、波纹管补偿器、旋转补偿器等。
波纹补偿器又叫膨胀节或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。
波纹补偿器连接方式分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接方式。
利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置,属于一种补偿元件。

产品特色

01

优质选材

采用优质的铸钢或不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得产品具有更好的牢固性和使用性

02

补偿作用

利用自身的弹性伸缩功能,补偿管道由于热变形、机械变形和各种机械振动而产生的轴向、角向、侧向及其组合位移

03

实用性佳

补偿器具有耐压、密封、耐腐蚀、耐温度、耐冲击、减振降噪的功能,起到降低管道变形和提高管道使用寿命的作用

04

波纹紧密

补偿器的波纹间距紧密,管壁加厚,使其具有良好的承压性,使用寿命延长

05

挠性结构

金属膨胀节为补偿因温度差与机械振动引起的附加应力,而设置在容器壳体或管道上的一种挠性结构

06

精工制造

表面处理无毛刺、接口光滑、设计流畅、一体成型、方便拆装、容易维护、规格齐全,特殊型号支持来图定制

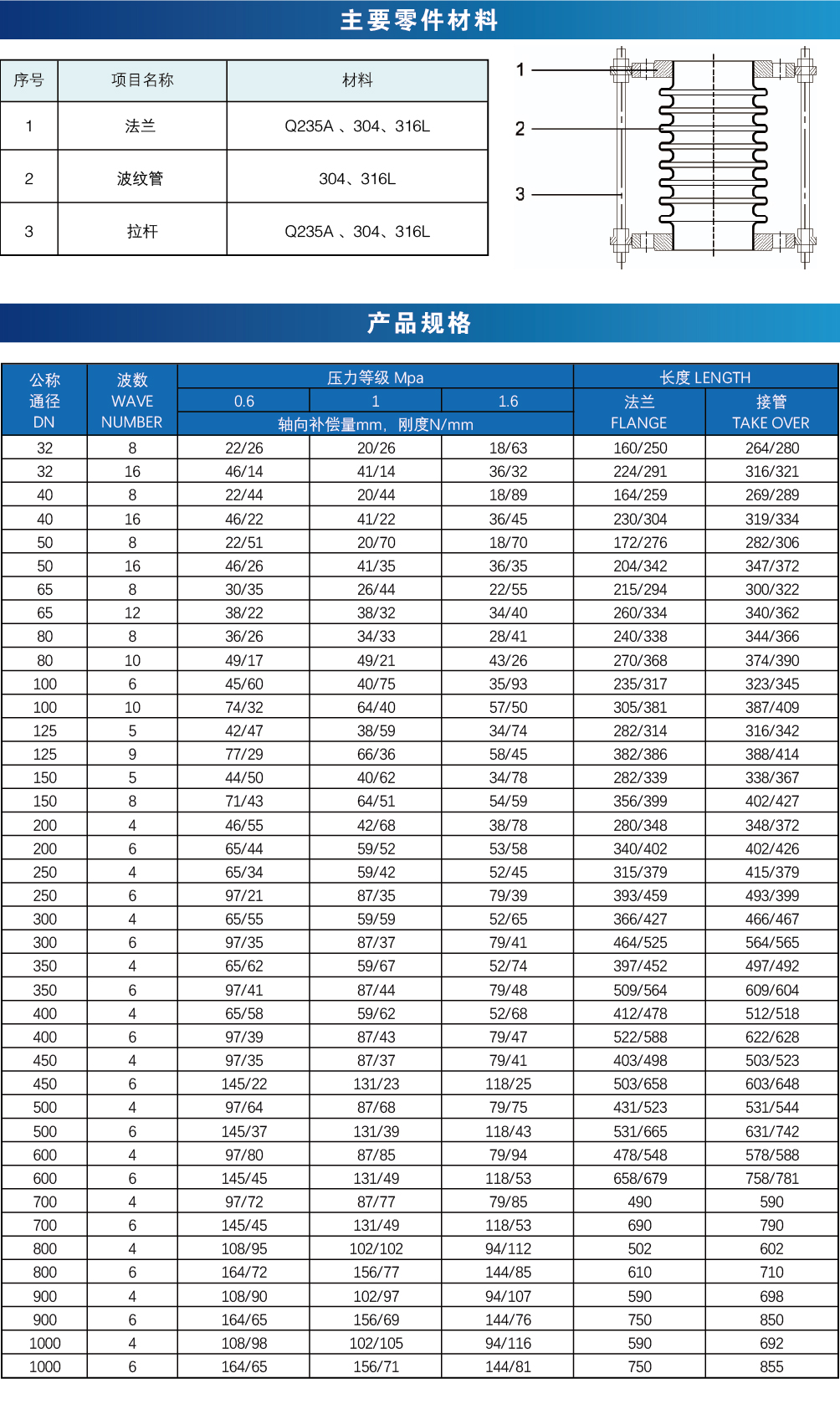

安装尺寸
