手动下展式放料阀
产品系列
XF4P1FP-16
密封材质
金属密封
公称通径
DN25 ~ DN250
连接方式
法兰
公称压力
PN16 ~ PN40
介质温度
≤350°C
阀体材质
WCB / 304 / 316
驱动方式
手动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

手动下展式放料阀

放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。
主要分为:上展式放料阀、下展式放料阀、放料球阀。
放料阀主要用于反应器,储罐和其它容器的底部排料,借助于阀门底部法兰焊接于储罐和其它容器的底部,因此去除工艺介质通常在容器出口的残留现象。
放料阀阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。
下展式放料阀为阀瓣(柱塞)向下运动阀门打开(阀芯在阀体内部运动),打开时运动方向与介质作用力相同,因而打开时较关闭力矩小。
下展式启闭行程大、安装高度较高。下展式放料于框式锚式搅拌器的反应釜放料。
适用于化工、石油、冶金、制药、农药、染料、食品加工等行业。
操作方式:手动、气动(弹簧复位式,双作用式、带手轮和不带手轮)、电动、液动、齿轮等。

产品特色

01

实用性佳

结构简单、操作方便、开启自由、运动灵活可靠、阀瓣装配维修简单、密封结构合理、密封圈更换方便实用

02

操作灵活

手轮操作启闭阀门时所需的力矩小,操作灵活便捷,采用短行程阀瓣的设计,启闭迅速

03

密封面

密封面采用耐冲刷、耐腐蚀材料,并进行特殊处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能,使用寿命长

04

密封性可靠

阀体内腔空间小,减小了介质滞留,另外模压工艺使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏

05

阀瓣密封

阀瓣密封根据需要是封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤

06

阀体设计

阀体采用优质的铸钢或不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性

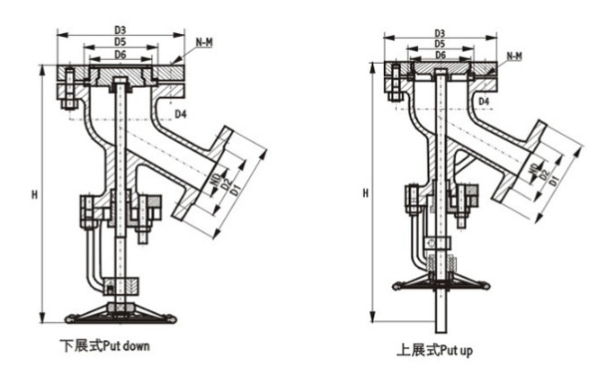

安装尺寸

DNDD3HDo
25115135225160
32135145300160
40145160340180
50160180345180
65180195425220
80195215445250
100215260535280
125245280585300
150280335665320
200335405800360
250405460945500
