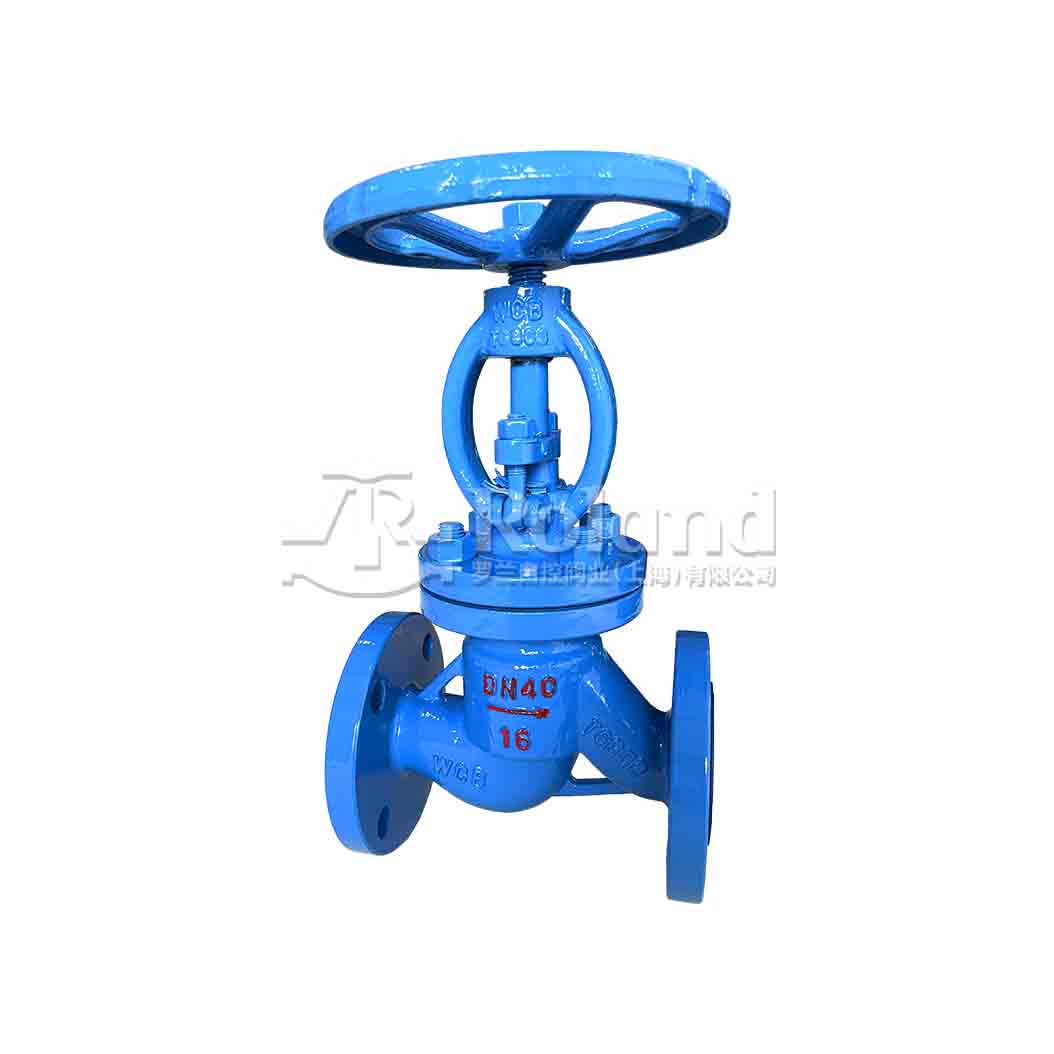

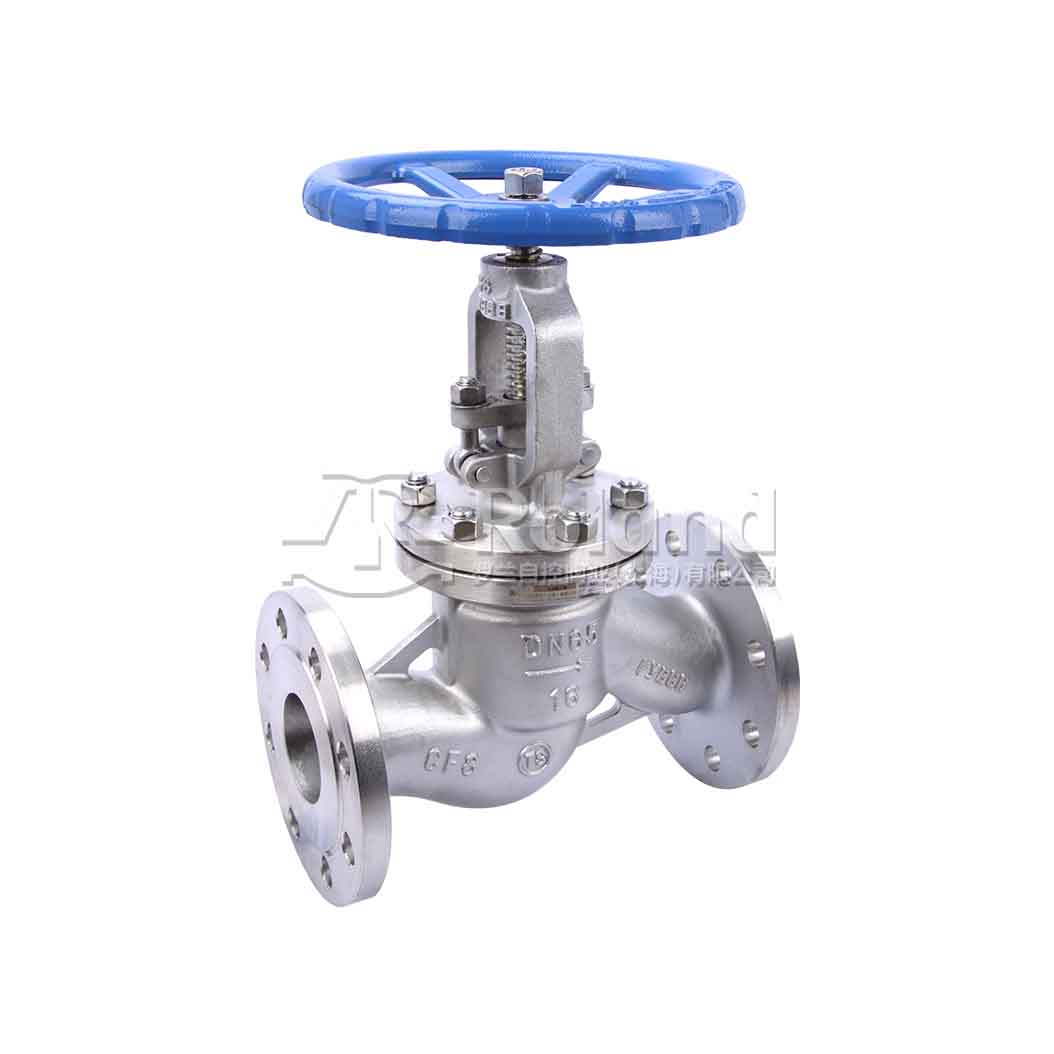

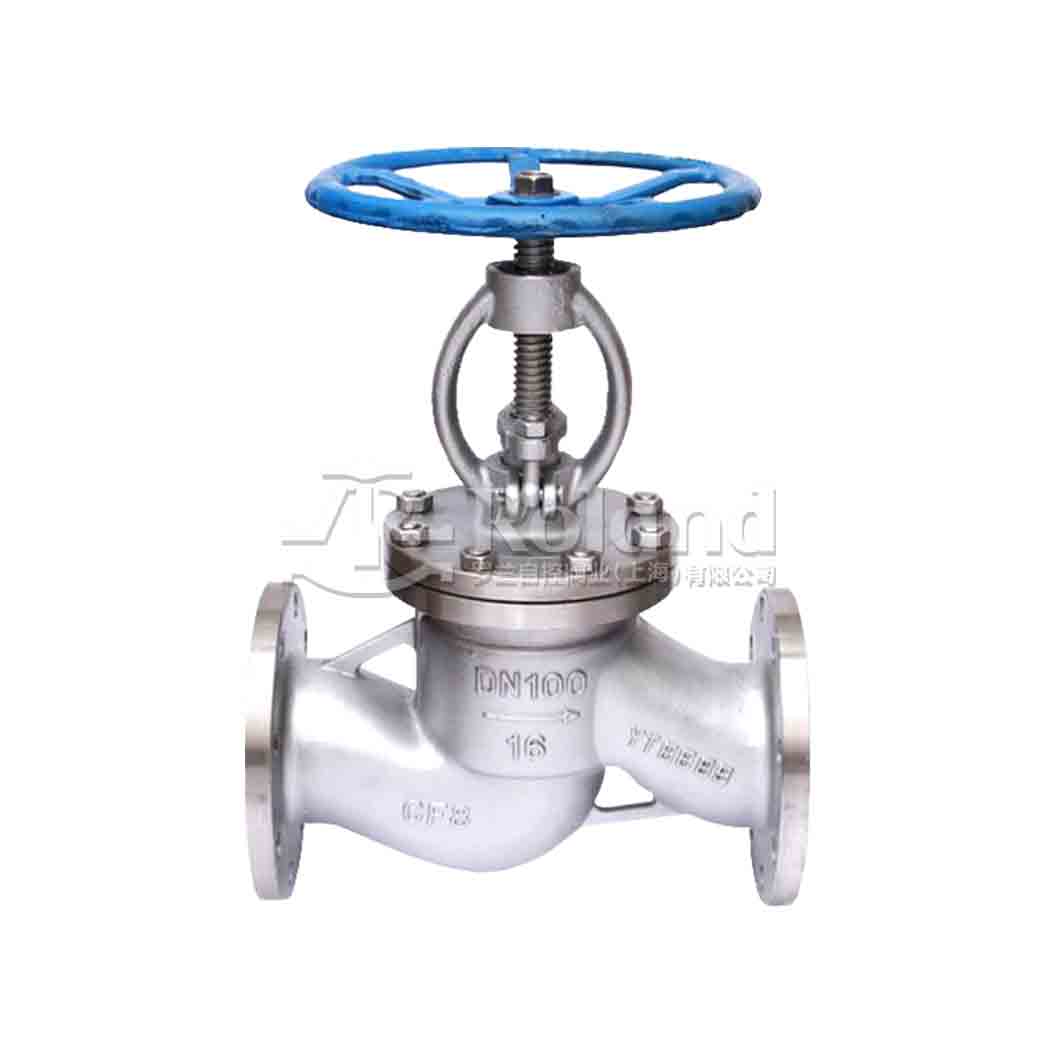

手动法兰截止阀

公称通径: DN15 ~ DN300

密封材质: 金属密封

公称压力: PN16 ~ PN160

连接方式: 法兰

适用介质: 水、蒸汽、油品、液化气、天然气、煤气等

适用温度: ≤350°C

阀体材质: WCB / 304 / 316

驱动方式: 手动

产品简介

罗兰手动法兰截止阀是一款结实耐用、操作简便的阀门，专为工业管道系统设计，以控制各种类型流体的流通。这种截止阀通过法兰连接，确保与管道的稳固连接和良好的密封性能。其手动操作机制允许操作者直接控制阀门的开关，适用于需要在没有电源或气源的条件下进行流体控制的场合。凭借其优良的设计和制造标准，罗兰手动法兰截止阀在石油化工、水处理、供热供暖等众多行业中广泛应用。

备注：如有特殊密封材质或特殊接口，可根据客户需求选型

产品特色

01: "力小神通，轻松开关" 操作轻便：采用优化的手轮设计，即使在高压力下也能轻松操作，减少了开关阀门所需的力量，提高了操作的舒适性和便捷性。

02: "结实耐用，百炼成钢" 高强度材料：阀体采用高质量碳钢或不锈钢制造，具有极好的机械强度和耐腐蚀性，保证了在恶劣环境下的长期稳定性和耐用性。

03: "密封卓越，零泄漏目标" 优异的密封性能：采用高品质的密封材料和精密的加工技术，确保阀门在各种压力和温度条件下都能实现良好的密封效果，有效防止介质泄漏。

04: "兼容广泛，万能连接" 法兰连接标准：符合国际标准的法兰连接尺寸，确保了与各种管道系统的兼容性和互换性，方便快捷地进行安装和更换。

05: "维护简易，长寿命伴" 易于维护：设计简洁，易于拆卸和维护，常规维护只需更换易损件即可，大大降低了维护成本和时间，延长了阀门的使用寿命。

06: "经济实惠，性价比高" 成本效益：在保证高性能的同时，手动法兰截止阀的设计和制造考虑到经济性，提供了一个高效能而又经济实惠的流体控制解决方案。

产品详情

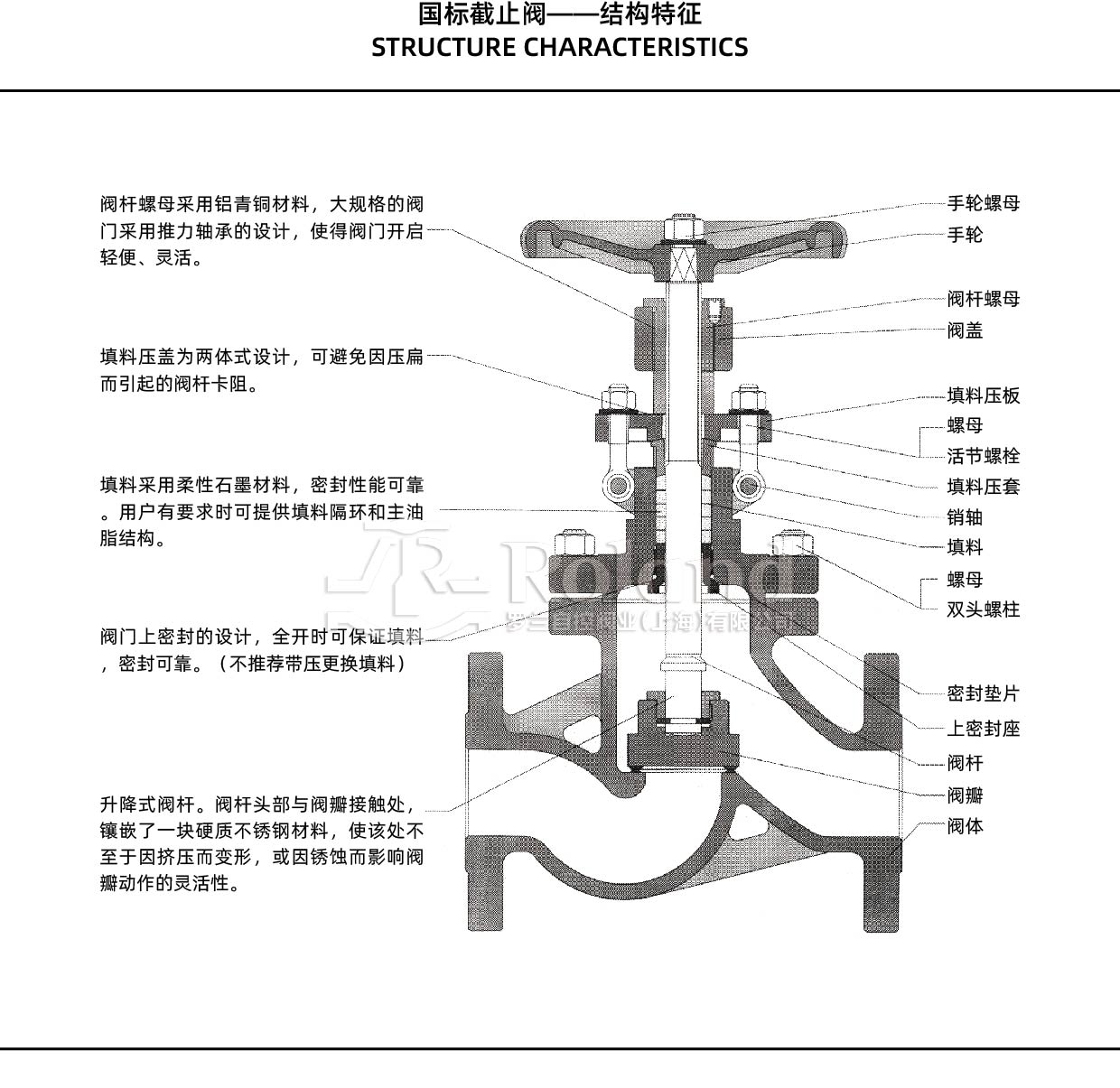

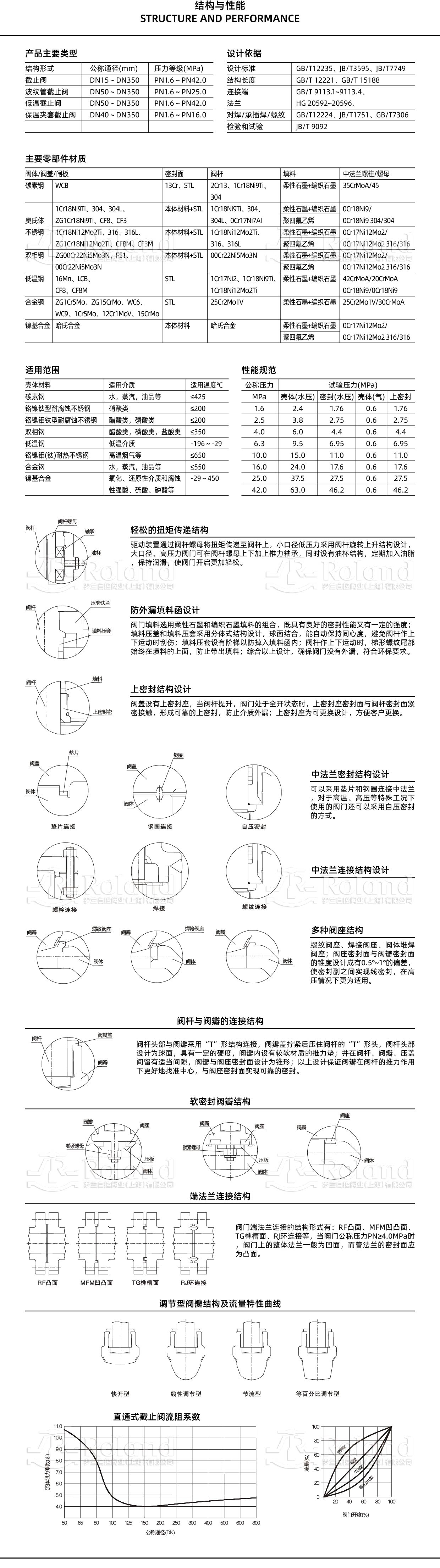

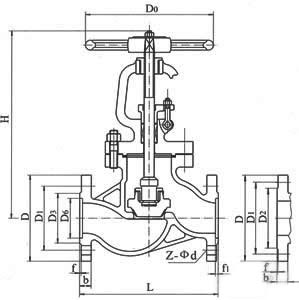

PN16

DN	L	D	D1	n2	D6	b	f	f1	Z-Φd	L1	H	KG
15	130	95	65	45	—	16	2	—	4-Φ14	218	120	5.2
20	150	105	75	55	—	16	2	—	4-Φ14	258	140	7.1
25	160	115	85	65	—	16	2	—	4-Φ14	275	160	7.4
32	180	135	100	78	—	18	2	—	4-Φ18	280	180	8.5
40	200	145	110	85	—	18	3	—	4-Φ18	330	200	12.5
50	230	160	125	100	—	18	3	—	4-Φ18	350	240	20
65	290	180	145	120	—	18	3	—	4-Φ18	400	280	25
80	310	195	160	135	—	20	3	—	8-Φ18	355	280	35
100	350	215	180	155	—	22	3	—	8-Φ18	415	320	50
125	400	245	210	185	—	24	3	—	8-Φ18	460	360	75
150	480	280	240	210	—	24	3	—	8-Φ23	510	400	100
200	600	335	295	265	—	26	3	—	12-Φ23	710	400	210
250	650	405	355	320	—	30	3	—	12-Φ23	786	450	446
300	750	460	410	375	—	30	3	—	12-Φ23	925	500	648

PN25

DN	L	D	D1	n2	D6	b	f	f1	Z-Φd	L1	H	KG
15	130	95	65	45	—	16	2	—	4-Φ14	120	218	5.2
20	150	105	75	55	—	16	2	—	4-Φ14	140	258	7
25	160	115	85	65	—	16	2	—	4-Φ14	160	275	7.4
32	180	135	100	78	—	18	2	—	4-Φ18	180	280	8.5
40	200	145	110	85	—	18	3	—	4-Φ18	200	330	12.5
50	230	160	125	100	—	20	3	—	4-Φ18	240	350	16
65	290	180	145	120	—	22	3	—	8-Φ18	250	345	22
80	310	195	160	135	—	22	3	—	8-Φ18	250	360	33
100	350	230	190	160	—	24	3	—	8-Φ23	320	370	18
125	400	270	220	188	—	28	3	—	8-Φ25	320	480	85
150	480	300	250	218	—	30	3	—	8-Φ25	320	598	105
200	600	360	310	278	—	34	3	—	12-Φ25	400	702	178
250	622	425	370	332	—	36	3	—	12-Φ30	400	782	446
300	698	485	430	390	—	40	4	—	16-Φ30	500	880	456

PN40

DN	L	D	D1	n2	D6	b	f	f1	Z-Φd	L1	H	KG
15	130	95	65	45	40	16	2	4	3-Φ14	120	233	5.4
20	150	105	75	55	51	16	2	4	3-Φ14	140	275	7
25	160	115	85	65	58	16	2	4	3-Φ14	160	285	8.85
32	180	135	100	78	66	18	2	4	4-Φ18	180	302	11.8
40	200	145	110	85	76	18	3	4	4-Φ18	200	355	16.5
50	230	160	125	100	88	20	3	4	4-Φ18	200	350	23
65	290	180	145	120	110	22	3	4	8-Φ18	250	400	28
80	310	195	160	135	121	22	3	4	8-Φ18	250	430	33
100	350	230	190	160	150	24	3	4.5	8-Φ23	320	465	53
125	400	270	220	188	176	28	3	4.5	8-Φ25	320	505	93
150	480	300	250	218	204	30	3	4.5	8-Φ25	320	611	115
200	600	375	320	282	260	38	3	4.5	12-Φ30	400	722	210

PN64

DN	L	D	D1	n2	D6	b	f	f1	Z-Φd	L1	H	KG
15	170	105	75	55	41	18	2	4	4-Φ14	140	195	10
20	190	125	90	68	51	20	2	4	4-Φ18	160	228	13
25	210	135	100	78	58	22	2	4	4-Φ18	180	275	14.5
32	230	150	110	82	66	24	2	4	4-Φ23	200	325	19
40	260	165	125	95	76	24	3	4	4-Φ23	240	360	25
50	300	175	135	105	88	26	3	4	4-Φ23	200	410	35
65	340	200	160	130	110	28	3	4	8-Φ23	250	450	48
80	380	210	170	140	121	30	3	4	8-Φ23	250	485	56
100	430	250	200	168	150	32	3	4.5	8-Φ25	320	537	125
125	500	295	240	202	176	36	3	4.5	8-Φ30	320	590	136
150	550	340	280	240	204	38	3	4.5	8-Φ34	320	646	157
200	650	405	345	300	260	44	3	4.5	12-Φ34	400	756	256

PN100

DN	L	D	D1	n2	D6	b	f	f1	Z-Φd	L1	H	KG
15	170	105	75	55	35	20	2	6.5	4-Φ14	140	202	10
20	190	125	90	68	45	22	2	6.5	4-Φ18	160	228	13.2
25	210	135	100	78	50	24	2	6.5	4-Φ18	180	250	14
32	230	150	110	82	65	24	2	6.5	4-Φ23	220	326	15
40	260	165	125	95	75	26	3	6.5	4-Φ23	240	359	29
50	300	195	145	112	88	28	3	4	4-Φ25	280	414	49
65	340	220	170	138	110	32	3	4	8-Φ25	320	464	65
80	380	230	180	148	121	34	3	4	8-Φ30	400	547	95
100	430	265	210	172	150	38	3	4.5	8-Φ30	450	621	115
125	500	310	250	210	176	42	3	4.5	8-Φ34	450	732	149
150	550	350	290	250	204	46	3	4.5	12-Φ34	500	840	310
200	650	430	360	312	260	54	3	4.5	12-Φ41	550	925	590

PN160

DN	L	D	D1	n2	D6	b	f	f1	Z-Φd	L1	H	KG
15	170	110	75	52	35	24	2	6.5	4-Φ18	140	148	12.2
20	190	130	90	62	45	26	2	6.5	4-Φ23	160	156	15
25	210	140	100	72	50	28	2	6.5	4-Φ23	180	175	17
32	230	165	115	85	65	30	2	6.5	4-Φ25	220	200	21.4
40	260	175	125	92	75	32	3	6.5	4-Φ27	240	231	32
50	300	215	165	132	88	36	3	4	8-Φ25	280	432	54
65	340	245	190	152	110	44	3	4	8-Φ30	320	483	79
80	380	260	205	168	121	46	3	4	8-Φ30	400	590	115
100	430	300	240	200	150	48	3	4.5	8-Φ34	450	721	180
