倾斜杆放料球阀主要用于罐底/釜底的物料打开和切断。

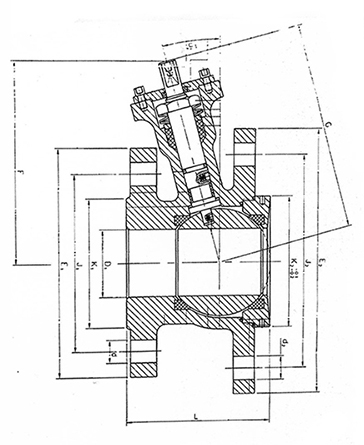

釜底放料球阀包括主阀体、副阀体、反应釜，副阀体与主阀体固定连接并形成一个球形的阀芯腔。
副阀体上固定有连接座，连接座与副阀体连接，副阀体上表面为弧形且弧度与反应釜底部的弧度相同。
阀芯腔内设有球形阀芯，阀芯的顶部设有凹槽，凹槽与副阀体上表面平滑过渡并与副阀体上表面、反应釜形成内凹的球面。
反应釜放置于连接座上，通过缺口和连接部卡住限位并通过凸起与卡槽进行密封，
副阀体进料口两侧的弧面与反应釜底部的弧面及凹槽配合形成的内凹的球面有利于反应釜内的物料充分搅拌，充分反应并从进料口滑入。
通过两处阀座进行密封保证了球芯对进料密封效果。
斜杆釜底放料球阀为带夹套工业容器（反应釜）设计的罐底放料球阀。
应用于制药发酵反应釜、化学配料罐、生物反应釜、石化过程、化妆品混合容器、食品配料罐等工业容器。
采用倾斜式的阀杆，操作部分与容器罐底的距离拉大，避免执行器与罐底保温夹套层干涉
阀体采用优质的铸钢或不锈钢材料，具有良好的耐腐蚀性和耐磨损性，使得阀门具有更好的牢固性和使用性
阀芯的中部设有出料孔，出料孔竖直时与进料口、出料口形成一条出料通道，阀芯的侧面连接有阀杆，阀杆水平设置，阀杆端部连接有手把或执行机构
采用直接安装执行器的高平台设计，无需连接支架和轴套，使安装执行器变简单
主阀体与副阀体上对称设有阀座，阀座上设有与阀芯配合密封的弧形面
连接座上设有缺口相互贴合的凸起与卡槽，进料口表面弧度与反应釜底部的弧度相同，阀芯顶部的凹槽与副阀体上表面平滑过渡并形成内凹的球面，贴合度极高，不存在死角，保证放料阀的可靠密封，确保物料无泄漏
