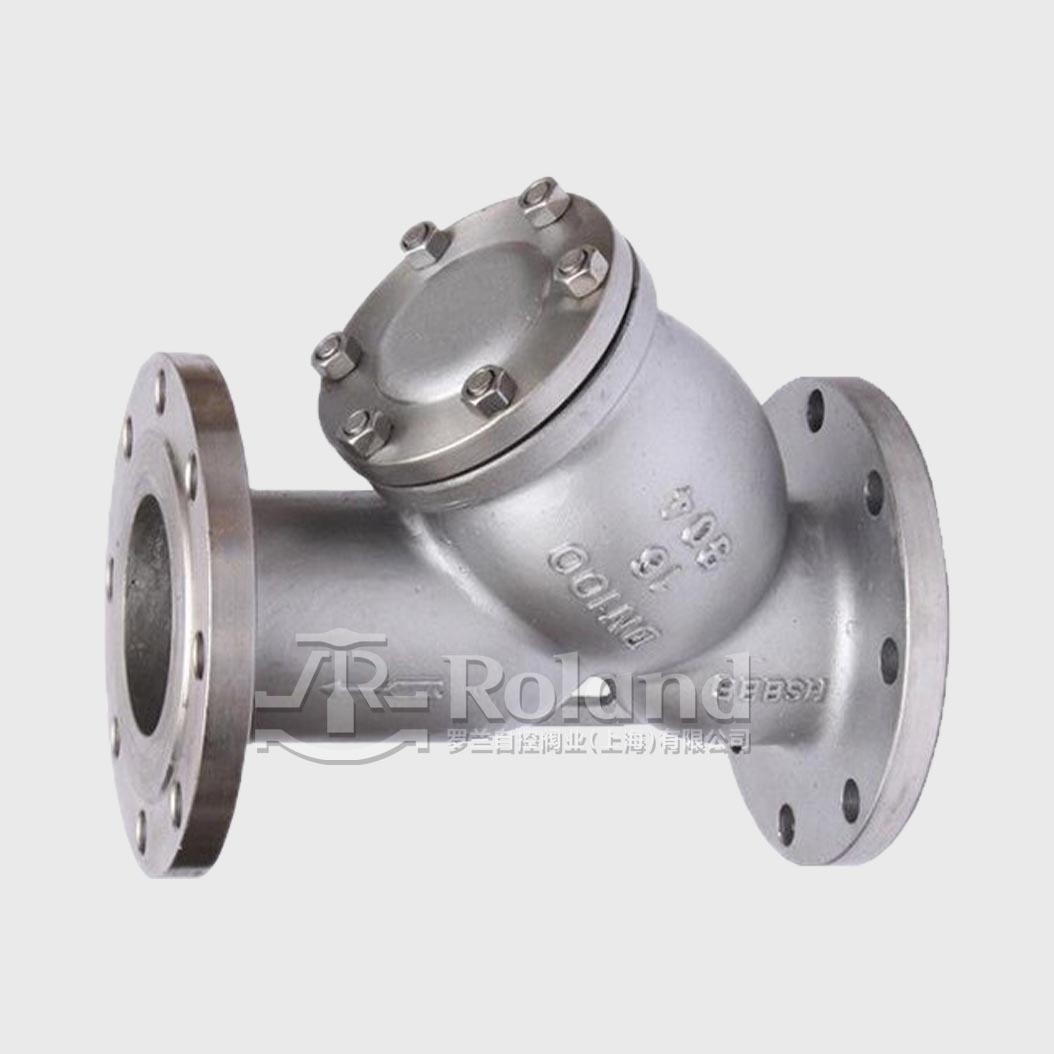

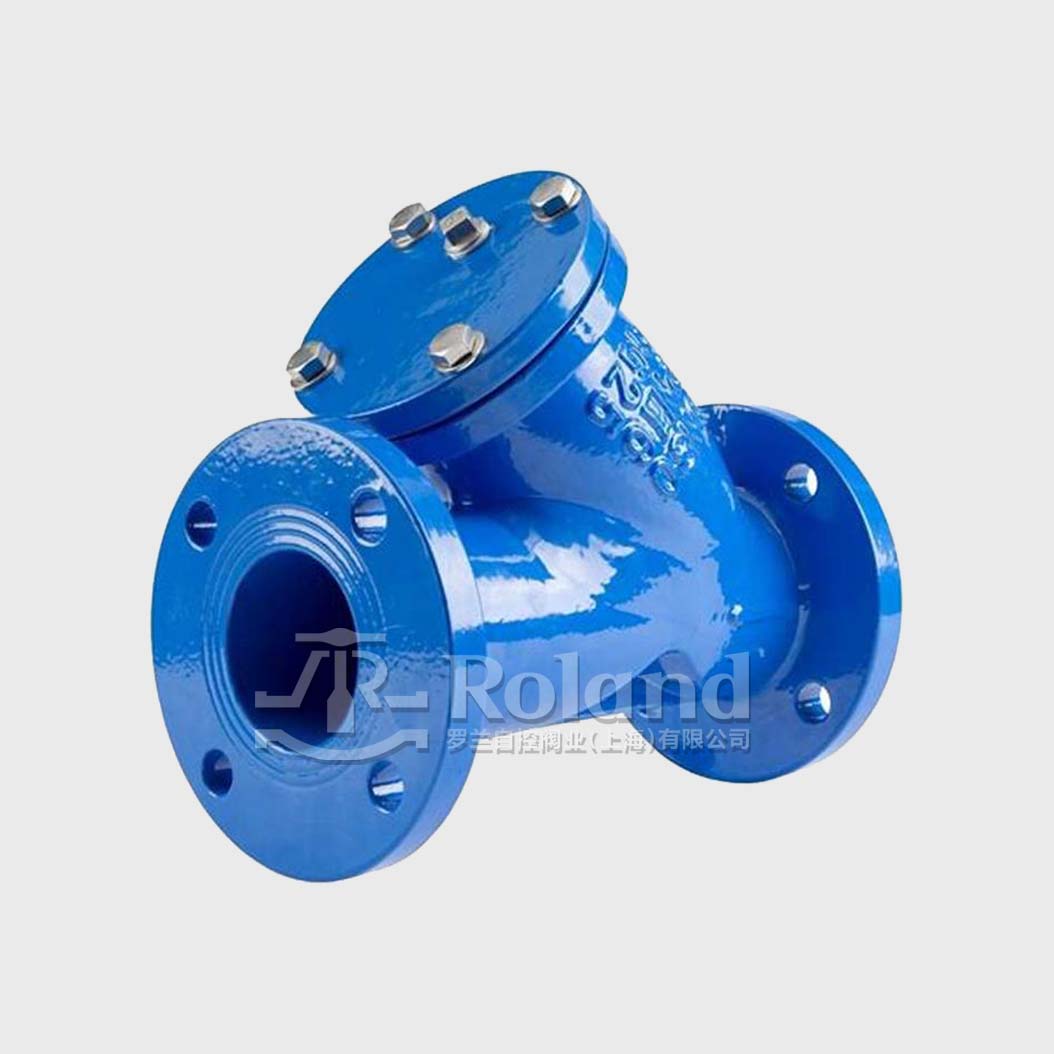

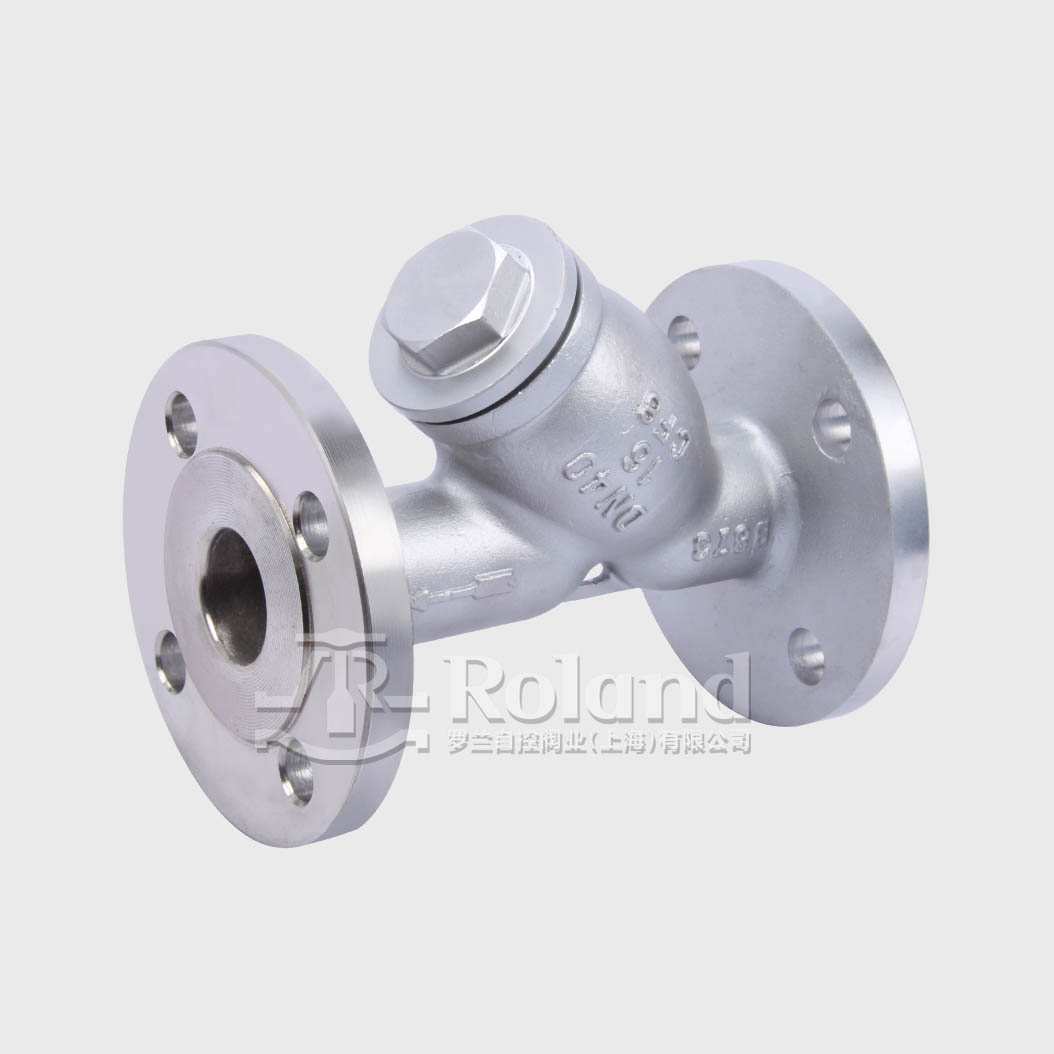

过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀、方工过滤器其它设备的进口端设备。
过滤器由筒体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。
当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,清洗时只需将可拆卸的滤筒取出,处理后重新装入即可,因此使用维护极为方便。
适用介质:水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。
广泛适用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业、城建等领域。
技术参数
公称通径:DN50~DN400 (2"~16")
公称压力:PN10/16/25
工作温度:0°C~85°C
壳体试验:1.5PN
适用介质:水
产品标准
连接标准:GB/T17241.6
结构长度标准:GB/T12221
压力试验标准:GB/T13927
加强筋加强的不锈钢滤网,性能精确灵敏,确保只有粒径小于要求的颗粒才能进入系统,是最有效的过滤系统
阀体采用优质的铸钢或不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性
体形小、滤眼细、阻力小、通流快速,压力损失小、安装检修方便、成本低、抗污性强、排污时间短、排渣方便,还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器
可根据用户需要设置过滤网的目数,一般通水网为18-30目,通气网为40-100目,通油网为100-480目
产品符合相应质量标准,零部件少,过滤筒可单独拆卸清洗后再装入使用,仅需定期检查,无需日常维护
过滤网采用不锈钢双层网结构,网孔过滤面积大、水头损失低、坚固耐用,具有结构先进、流阻小、排污方便等特点
PN10

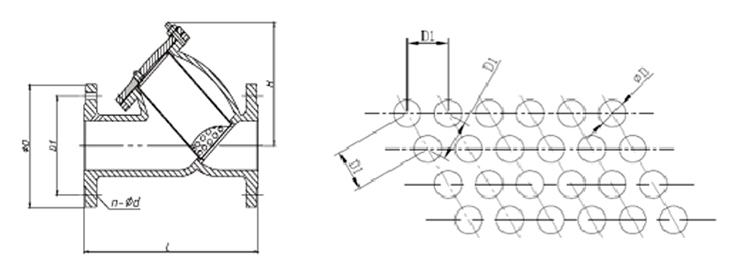

DN | SIZE | L | D | D1 | n-Φd | H |
50 | 2 | 230 | 165 | 125 | 4-19 | 135 |
65 | 2-1/2 | 290 | 185 | 145 | 4-19 | 155 |
80 | 3 | 310 | 200 | 160 | 8-19 | 175 |
100 | 4 | 350 | 220 | 180 | 8-19 | 205 |
125 | 5 | 400 | 250 | 210 | 8-19 | 245 |
150 | 6 | 480 | 285 | 240 | 8-23 | 305 |
200 | 8 | 600 | 340 | 295 | 8-23 | 400 |
250 | 10 | 730 | 395 | 350 | 12-23 | 470 |
300 | 12 | 850 | 445 | 400 | 12-23 | 540 |
350 | 14 | 980 | 505 | 460 | 16-23 | 635 |
400 | 16 | 1100 | 565 | 515 | 16-28 | 885 |
PN16
DN | SIZE | L | D | D1 | n-Φd | H |
50 | 2 | 230 | 165 | 125 | 4-19 | 135 |
65 | 2-1/2 | 290 | 185 | 145 | 4-19 | 155 |
80 | 3 | 310 | 200 | 160 | 8-19 | 175 |
100 | 4 | 350 | 220 | 180 | 8-19 | 205 |
125 | 5 | 400 | 250 | 210 | 8-19 | 245 |
150 | 6 | 480 | 285 | 240 | 8-23 | 305 |
200 | 8 | 600 | 340 | 295 | 12-23 | 400 |
250 | 10 | 730 | 405 | 355 | 12-28 | 470 |
300 | 12 | 850 | 460 | 410 | 12-28 | 540 |
350 | 14 | 980 | 520 | 470 | 16-28 | 635 |
400 | 16 | 1100 | 585 | 525 | 16-31 | 885 |
PN25
DN | SIZE | L | D | D1 | n-Φd | H |
50 | 2 | 230 | 165 | 125 | 4-19 | 135 |
65 | 2-1/2 | 290 | 185 | 145 | 8-19 | 155 |
80 | 3 | 310 | 200 | 160 | 8-19 | 175 |
100 | 4 | 350 | 235 | 190 | 8-23 | 205 |
125 | 5 | 400 | 270 | 220 | 8-28 | 245 |
150 | 6 | 480 | 300 | 250 | 8-28 | 305 |
200 | 8 | 600 | 360 | 310 | 12-28 | 400 |
250 | 10 | 730 | 425 | 370 | 12-31 | 470 |
300 | 12 | 850 | 485 | 430 | 16-31 | 540 |
滤网结构尺寸
DN | ΦD | D1 |
50 | 2 | 4 |
65 | 2 | 4 |
80 | 2 | 4 |
100 | 2 | 4 |
125 | 3 | 5 |
150 | 3 | 5 |
200 | 5 | 7 |
250 | 5 | 7 |
300 | 5 | 7 |
350 | 5 | 7 |
400 | 5 | 7 |
