波纹管截止阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。
采用双重的密封设计,若波纹管失效,阀杆填料也会避免泄漏,波纹管焊于阀杆以保持稳定的运行性能,避免因阀塞振动而引起阀杆振动。
波纹管截止阀适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上,用于切断或接通管路介质。
采用波纹管+填料的双重密封设计,若波纹管失效,阀杆填料也会避免泄漏
内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆
密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长,减少维修次数,降低经营成本
波纹管外表面上端与阀体焊在一起,形成一个密闭空间,波纹管底部与阀芯连接,波纹管的伸缩来控制阀芯的开度,所以波纹管不裂就不可能有漏
阀瓣采用锥形设计,密封面与介质成流线形,密封性能更好,密封面间磨擦力小
阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能
PN16

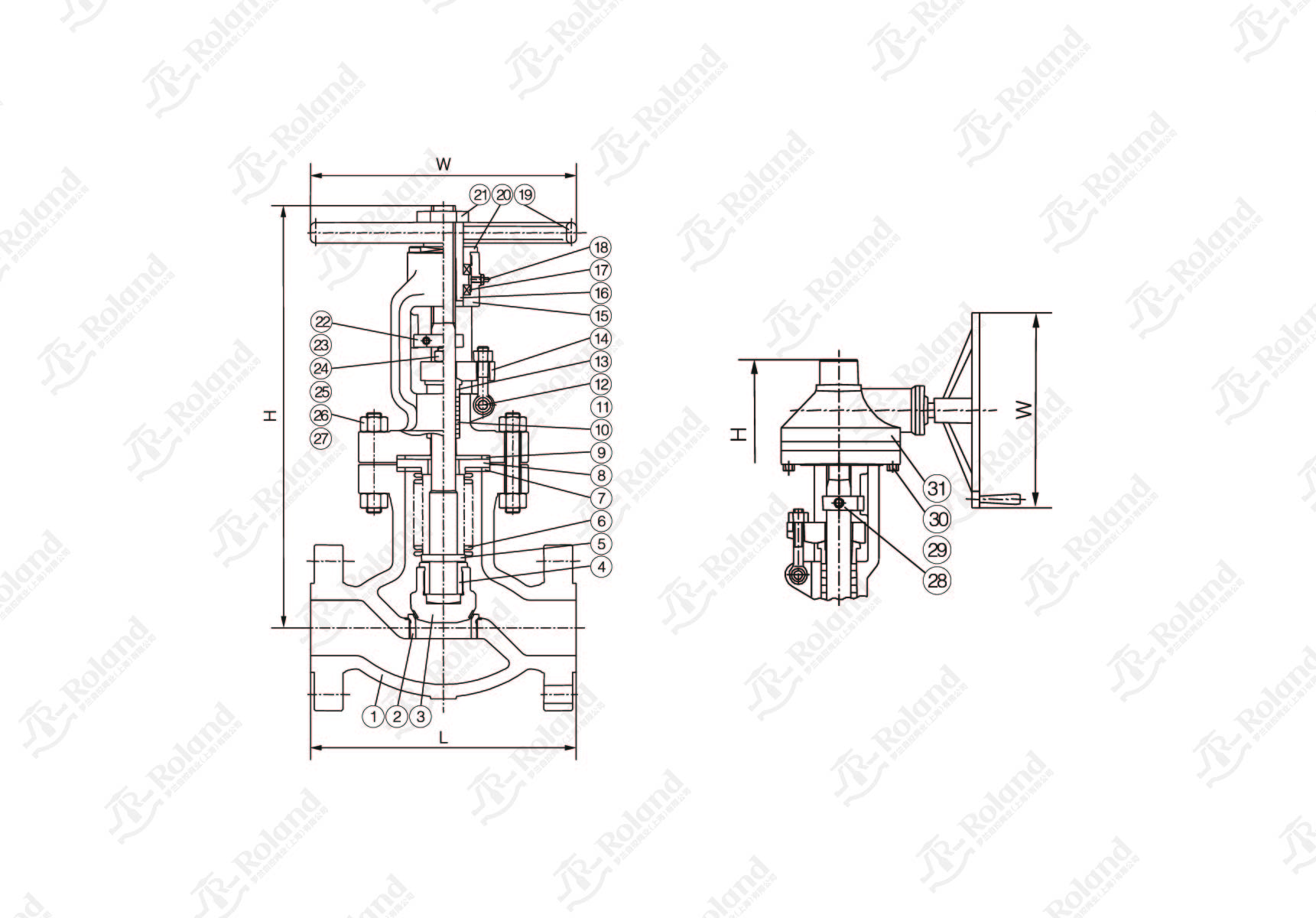

DN | L | L1 | H | W | Kg |
DN15 | 130 | 130 | 247 | 120 | 5.7 |
DN20 | 150 | 150 | 296 | 140 | 7.2 |
DN25 | 160 | 160 | 313 | 160 | 8.7 |
DN32 | 180 | 180 | 346 | 180 | 11.6 |
DN40 | 200 | 200 | 375 | 200 | 22 |
DN50 | 230 | 230 | 380 | 200 | 26 |
DN65 | 290 | 290 | 396 | 250 | 32 |
DN80 | 310 | 310 | 432 | 250 | 44 |
DN100 | 350 | 350 | 503 | 300 | 62 |
DN125 | 400 | 400 | 564 | 350 | 111 |
DN150 | 480 | 480 | 625 | 350 | 136 |
DN200 | 600 | 600 | 736 | 400 | 234 |
DN250 | 730 | 730 | 785 | 500 | 349 |
PN25
DN | L | L1 | H | W | Kg |
DN15 | 130 | 130 | 245 | 120 | 7.0 |
DN20 | 150 | 150 | 290 | 140 | 10.0 |
DN25 | 160 | 160 | 310 | 160 | 12.3 |
DN32 | 180 | 180 | 350 | 180 | 17.0 |
DN40 | 200 | 200 | 395 | 200 | 27 |
DN50 | 230 | 230 | 413 | 200 | 34 |
DN65 | 290 | 290 | 448 | 250 | 45 |
DN80 | 310 | 310 | 483 | 250 | 62 |
DN100 | 350 | 350 | 535 | 300 | 84 |
DN125 | 400 | 400 | 623 | 350 | 125 |
DN150 | 480 | 480 | 707 | 350 | 137 |
DN200 | 600 | 600 | 821 | 400 | 250 |
DN250 | 730 | 730 | 865 | 500 | 402 |
PN40
DN | L | L1 | H | W | Kg |
DN15 | 130 | 130 | 265 | 120 | 7.1 |
DN20 | 150 | 150 | 300 | 140 | 10.0 |
DN25 | 160 | 160 | 315 | 160 | 12.3 |
DN32 | 180 | 180 | 342 | 160 | 16.8 |
DN40 | 200 | 200 | 400 | 200 | 23 |
DN50 | 230 | 230 | 406 | 240 | 34 |
DN65 | 290 | 290 | 448 | 280 | 46 |
DN80 | 310 | 310 | 483 | 320 | 63 |
DN100 | 350 | 350 | 535 | 360 | 84 |
DN125 | 400 | 400 | 623 | 400 | 125 |
DN150 | 480 | 480 | 707 | 400 | 142 |
DN200 | 600 | 600 | 803 | 500 | 266 |
DN250 | 730 | 730 | 914 | 500 | 415 |
