蓝式过滤器是工业生产中不可缺少的管道附件,是除去液体中少量固体颗粒的小型设备,安装在管道上能滤除流体中的固体杂质,保证管线设备系统正常地运行,可使流体更加纯净,获得理想的工业产品。
当介质进入篮式过滤器后过滤出来的介质就符合工业标准了,具体各种介质不同,选择的滤芯规格不同。
使用一段时间后打开上盖取出像提蓝子式的过滤网,一经洗刷即可以恢复如新。
其主要适用的物料:
化工、石油化工生产中弱腐蚀性物料,如:水、油品氨、经类等。
化工生产中的腐蚀性物料,如∶烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
制冷中的低温物料,如∶液甲烷、液氨液氧和各种冷剂。
食品、制药生产中有卫生要求的物料,如∶啤酒、饮料、乳制品、糖浆等。
技术参数
公称通径:DN25~DN300
公称压力:PN6~PN64(150LB~300Lb)
过滤精度:10~300目/IN
连接方式:法兰、对焊
加强筋加强的不锈钢滤网,性能精确灵敏,确保只有粒径小于要求的颗粒才能进入系统,是最有效的过滤系统
阀体采用优质的铸钢或不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性
体形小、滤眼细、阻力小、通流快速,压力损失小、安装检修方便、成本低、抗污性强、排污时间短、排渣方便,还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器
过硬焊接技术,焊缝一次成型,避免二次补焊导致的接口不牢固,进而在高压环境下导致泄漏等问题
底盖边缘采用特制卡箍式,加大顶盖和顶身的接触面积,使得过滤更稳定
可根据工况选择不同大小的篮式滤器,配备各式的篮式滤芯,滤芯均可定制生产,品质有保障

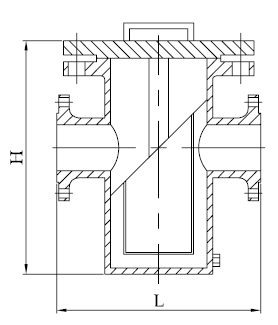

DN | Φ | L | H2 | H | H1-拆卸滤网距离 | B-排放口 | KG |
25 | 76 | 220 | 160 | 260 | 480 | R1/2” | 12 |
32 | 76 | 220 | 165 | 270 | 495 | R1/2” | 16 |
40 | 114 | 280 | 180 | 300 | 550 | R1/2” | 23 |
50 | 114 | 280 | 180 | 300 | 550 | R1/2” | 28 |
65 | 140 | 330 | 220 | 350 | 650 | R1/2” | 48 |
80 | 168 | 340 | 260 | 400 | 740 | R1/2” | 65 |
100 | 219 | 420 | 310 | 470 | 880 | R3/4” | 126 |
150 | 273 | 500 | 430 | 620 | 1175 | R3/4” | 248 |
200 | 325 | 560 | 530 | 780 | 1875 | R3/4” | 292 |
250 | 426 | 660 | 640 | 930 | 2170 | R3/4” | 415 |
300 | 478 | 750 | 840 | 1200 | 2690 | R3/4” | 596 |
