过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀、方工过滤器其它设备的进口端设备。
过滤器由筒体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。
当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,清洗时只需将可拆卸的滤筒取出,处理后重新装入即可,因此使用维护极为方便。

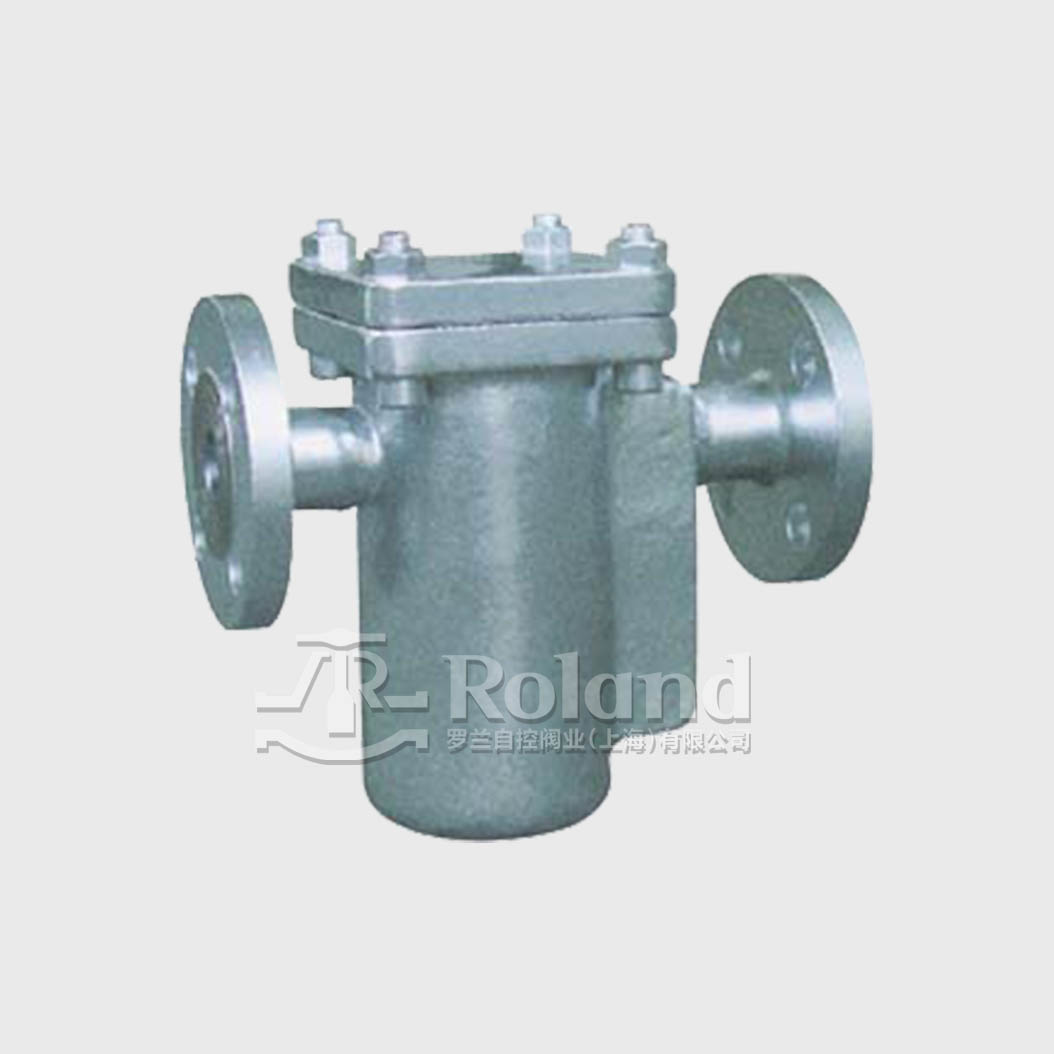

U型过滤器广泛用于蒸汽、空气、水、油品等系统管道中,保护各种计量仪器、泵机、阀门、蔬水器等设备。
加强筋加强的不锈钢滤网,性能精确灵敏,确保只有粒径小于要求的颗粒才能进入系统,是最有效的过滤系统
阀体采用优质的铸钢或不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性
结构紧凑、滤眼细、阻力小、通流快速,压力损失小、安装检修方便、抗污性强、排污时间短、排渣方便,手柄转动,操作简单
可根据用户需要设置过滤网的目数,U型过滤器的滤网目数一般为20-150目,选择合适的目数以适用于不同的工况要求
产品符合相应质量标准,零部件少,过滤筒可单独拆卸清洗后再装入使用,仅需定期检查,无需日常维护
过滤网采用不锈钢双层网结构,网孔过滤面积大、水头损失低、坚固耐用,具有结构先进、流阻小、排污方便等特点
DN | D | D1 | H |
15 | 270 | 90 | 145 |
20 | 270 | 90 | 145 |
25 | 270 | 90 | 145 |
32 | 320 | 125 | 175 |
40 | 320 | 125 | 175 |
50 | 320 | 125 | 175 |
65 | 430 | 140 | 220 |
80 | 430 | 140 | 220 |
100 | 430 | 140 | 220 |
125 | 460 | 160 | 235 |
150 | 460 | 170 | 235 |
200 | 460 | 190 | 235 |
