过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀、方工过滤器其它设备的进口端设备。
过滤器由筒体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。
当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，清洗时只需将可拆卸的滤筒取出，处理后重新装入即可，因此使用维护极为方便。
广泛适用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业、城建等领域。
技术参数
公称通径：DN15~DN50 (1/2"~2")
公称压力：PN16
工作温度：0°C~85°C
壳体试验：1.5PN
适用介质：水
产品标准
连接标准：ISO228
结构长度标准：GB/T12221
压力试验标准：GB/T13927
特殊结构的滤盘过滤技术，性能精确灵敏，确保只有粒径小于要求的颗粒才能进入系统，是最有效的过滤系统
阀体采用优质的不锈钢材料，具有良好的耐腐蚀性和耐磨损性，使得阀门具有更好的牢固性和使用性
细致打磨，圆润不伤手，加长可90°旋转手柄，开关指示明确，过滤部件不易磨损、腐蚀，过滤和反洗效果不会因使用时间而变差
规格有5μ、10μ、20μ、55μ、100μ、130μ、200μ等多种，用户可根据用水要求选择不同精度的过滤盘，系统流量可根据需要灵活调节
产品符合相应质量标准，零部件少，过滤筒可单独拆卸清洗后再装入使用，仅需定期检查，无需日常维护
系统基于标准模块化设计，按需取舍，灵活可变，互换性强，系统紧凑，节约占地，全自动运行，连续出水

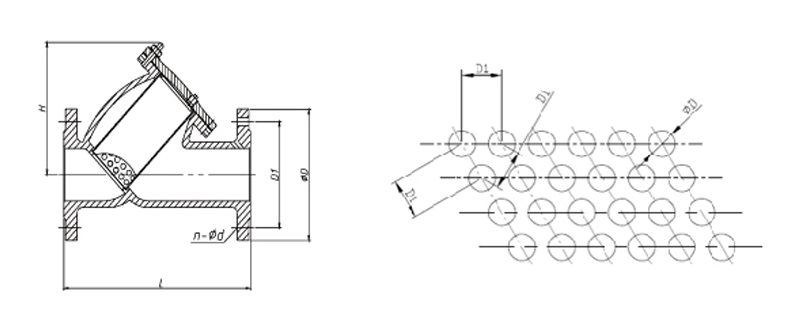

| DN | SIZE | L | D | D1 | n-Φd | H |
| 50 | 2 | 203 | 160 | 125 | 4-18 | 135 |
| 65 | 2-1/2 | 216 | 180 | 145 | 4-18 | 155 |
| 80 | 3 | 241 | 195 | 160 | 8-18 | 175 |
| 100 | 4 | 292 | 215 | 180 | 8-18 | 205 |
| 125 | 5 | 335 | 245 | 210 | 8-18 | 245 |
| 150 | 6 | 380 | 280 | 240 | 8-23 | 305 |
| 200 | 8 | 480 | 335 | 295 | 12-23 | 400 |
| 250 | 10 | 550 | 405 | 355 | 12-26 | 470 |
| 300 | 12 | 600 | 460 | 410 | 12-26 | 540 |
过滤网结构尺寸
| DN | ΦD | D1 |
| 50 | 2 | 4 |
| 65 | 2 | 4 |
| 80 | 2 | 4 |
| 100 | 2 | 4 |
| 125 | 3 | 5 |
| 150 | 3 | 5 |
| 200 | 5 | 7 |
| 250 | 5 | 7 |
| 300 | 5 | 7 |
