您所在的位置: 首页 > 阀门中心 >微阻球形止回阀

微阻球形止回阀
产品系列
密封材质
NBR
公称通径
DN50 ~ DN1000
连接方式
法兰
公称压力
PN10 ~ PN16
介质温度
NBR:-29°C ~ 80°C
阀体材质
HT250 / QT450
驱动方式
自动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

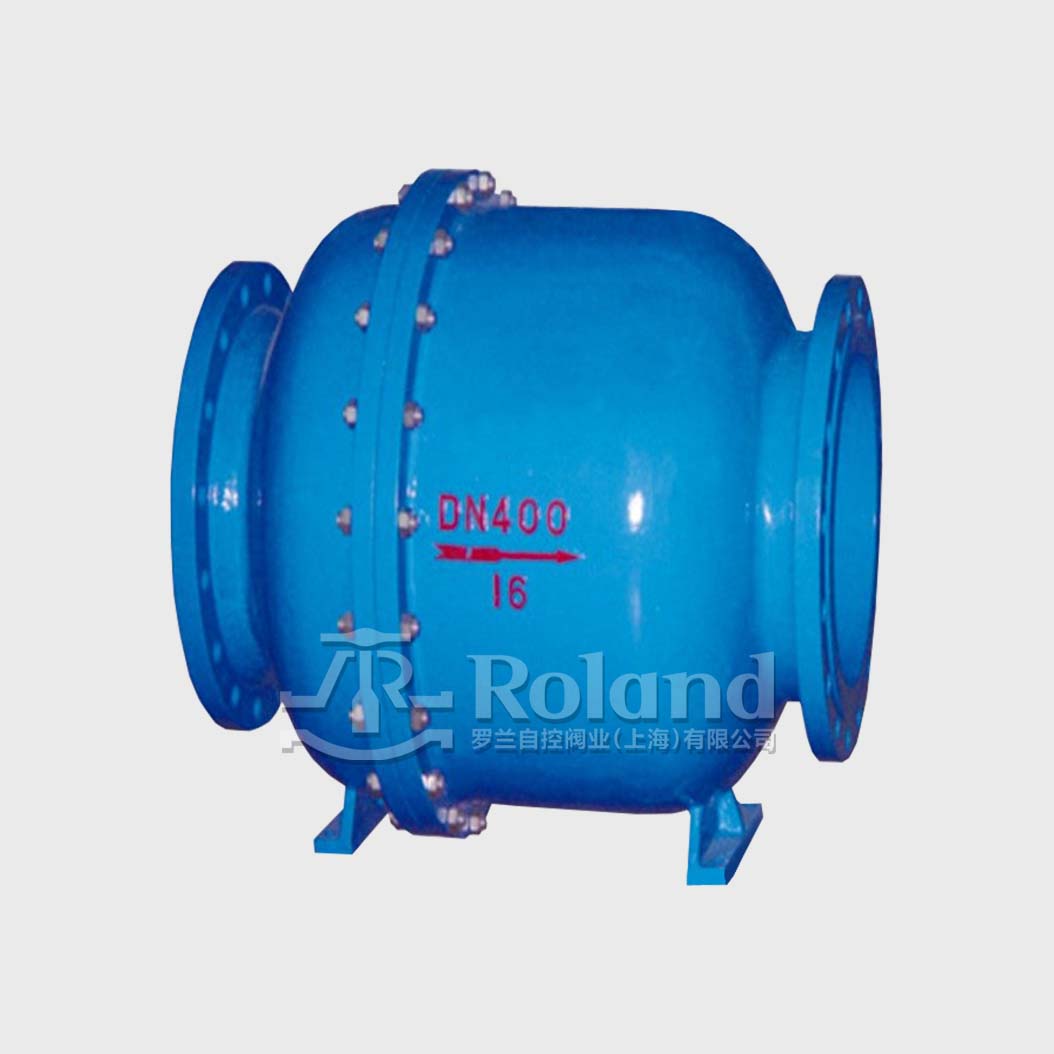

微阻球形止回阀

止回阀结构分类:升降式止回阀、旋启式止回阀和蝶式止回阀。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式。
止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。
当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。
微阻球形止回阀采用橡胶包皮球为阀瓣,在介质的作用下,可在阀体内的滑道上前后滚动,从而起到打开或关闭阀门。

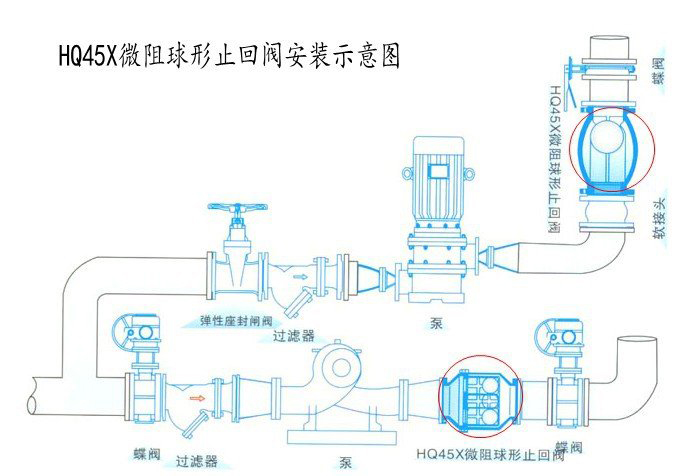

可用于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。

产品特色

01

流体阻力小

直通式的流道设计,流量大、流阻压力损失小,阀瓣在很小的压差下就能完全打开

02

球体设计

球体的胶层有很好的弹性和耐磨性,故具有减振、吸振,易于密封,工作安全可靠

03

实用性佳

密封性能好,消声关闭,可减小水击波,水平或垂直安装均可,此阀零件少,拆卸方便

04

阀体设计

阀体采用优质的铸铁材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性

05

防水锤

结构紧凑,行程短,因此阀瓣关闭快速,关阀冲击力小,可防止介质倒流,消声式关闭,不产生水锤

06

密封性可靠

采用橡胶软密封,封闭性能好,耐磨损,使用寿命长,并且橡胶具有压力缓冲性能,使阀门启闭平稳,无震动,无噪音

安装尺寸



HQ44X-10/16



DNLH
50250180
65280210
80310225
100350245
125400280
150450320
200550380
250650450
300750510


HQ45X-10/16


DNLH
200550510
250650570
300750640
350850715
400950815
4501050825
5001150980
60013501155
70014501260
80016501350
90019001660
100021001700
