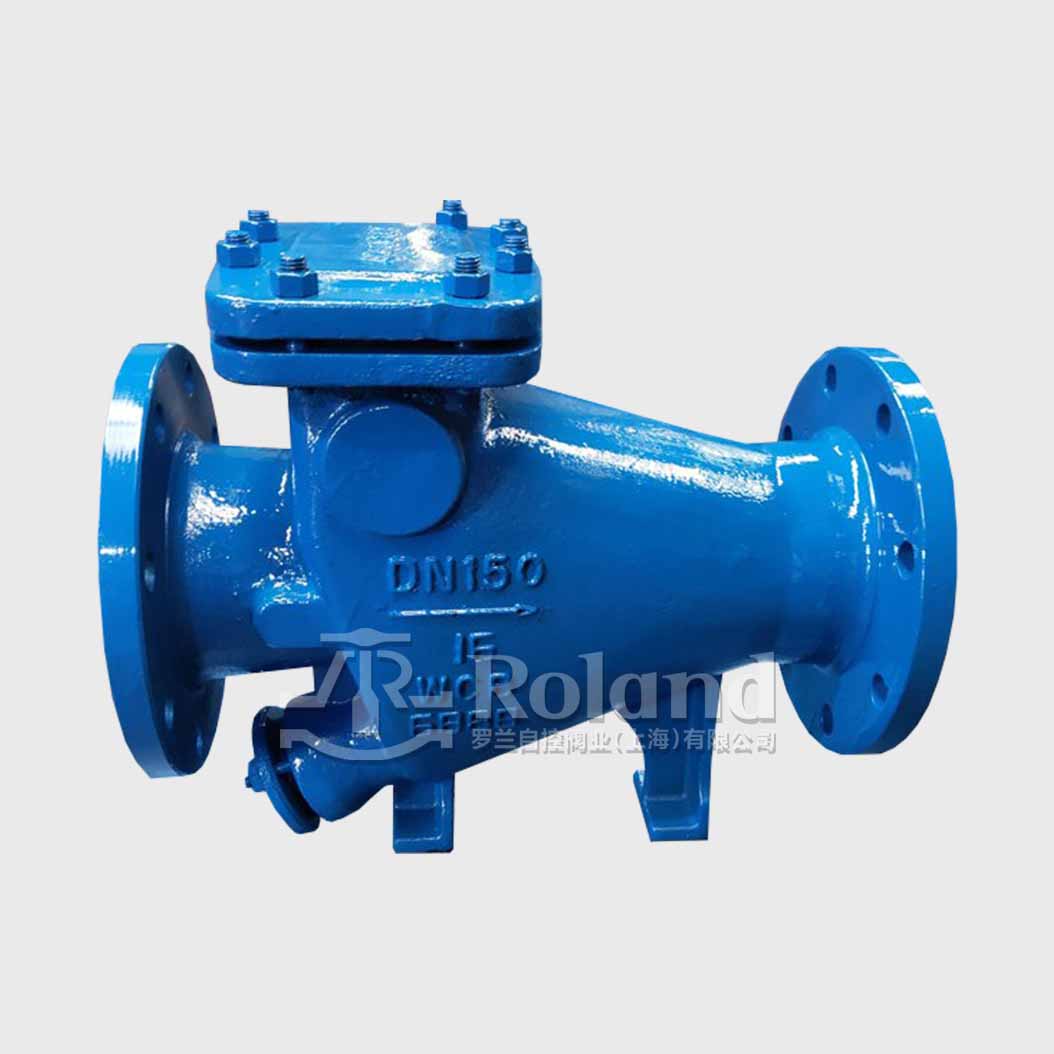

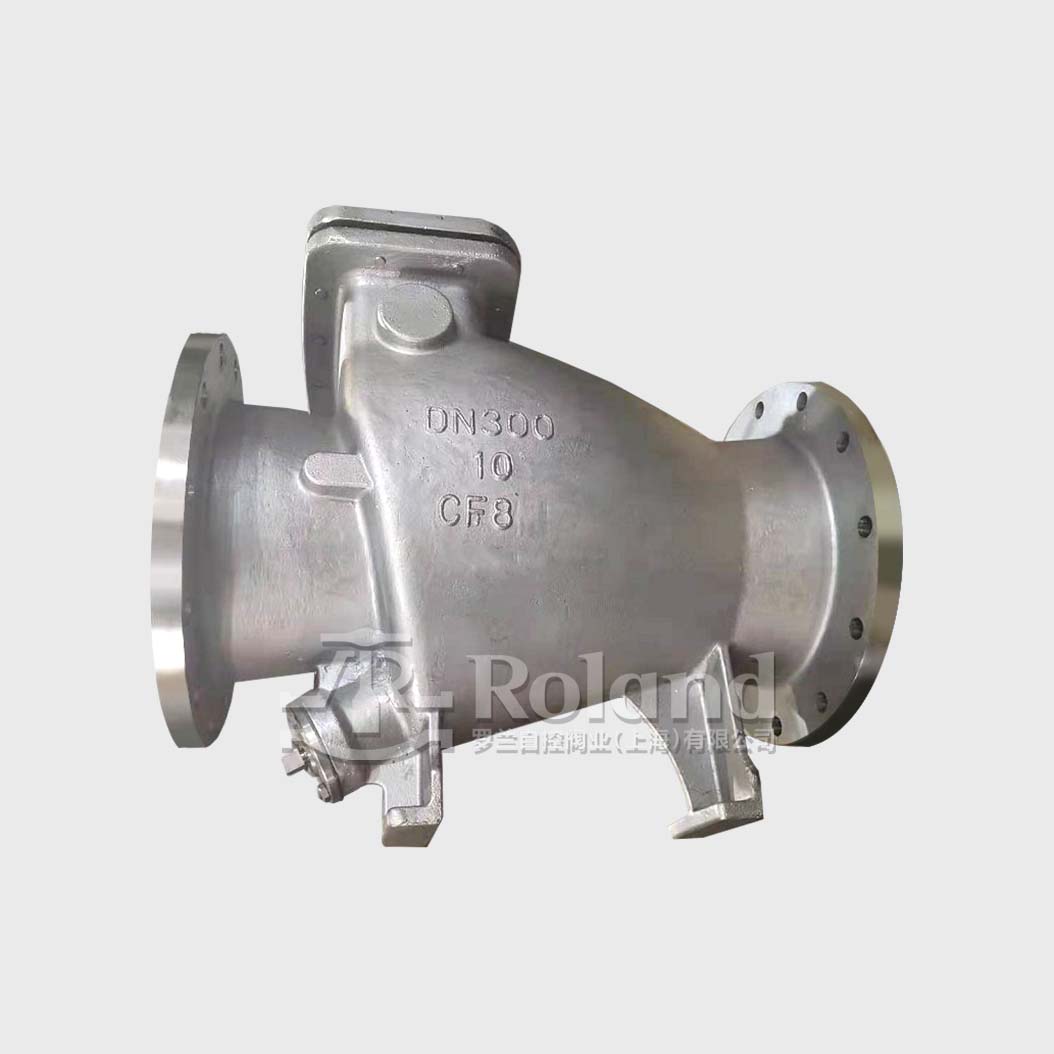

微阻缓闭式止回阀
产品系列
HH44X-16C
密封材质
NBR
公称通径
DN40 ~ DN800
连接方式
法兰
公称压力
PN10 ~ PN25
介质温度
NBR:-29°C ~ 80°C
阀体材质
HT250 / WCB
驱动方式
自动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

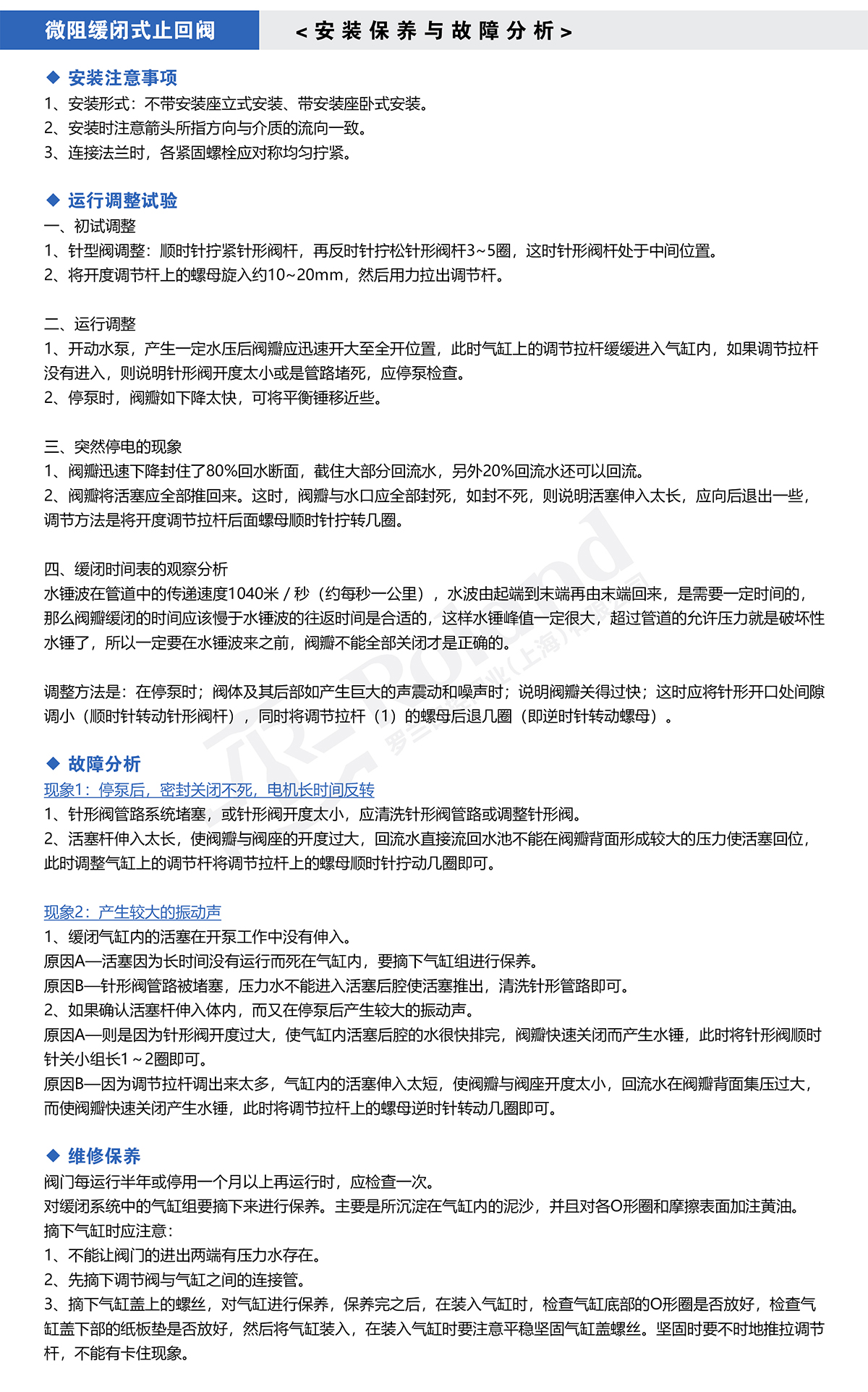

微阻缓闭式止回阀

该阀主要由阀体、阀盖、阀瓣组件、活塞组件、针型阀(微量调节阀)、重锤组成。
靠进口介质的推力作用将阀瓣自动推开,当阀瓣全开后,平衡锤倒向阀瓣的反面,起到了平衡部份阀瓣重量的目的,减少了因阀瓣重量对水流的压力。
另外阀体内的压力水通过针型阀流进活塞的后腔,将活塞全部推入。
当水流突然停止时,由于阀瓣的部分自重和倒流水的推力作用使阀瓣自动关闭,但是由于活塞杆处于顶端位置,使闪瓣不能全部关闭,还剩有20%左右的面积使水流通过,减弱了水锤压力。
阀瓣的尖端压在活塞顶上,而活塞后腔的水阻碍活塞退回,阻止阀瓣关闭,这股水只能通过针型阀缓缓流回阀体,使阀瓣缓缓关闭。
活塞杆伸出的长短决定了阀瓣缓闭的开度,越长则缓闭开度大水锤小,但延长关闭时间,反之越短则缓闭开度小,会产生破坏性水锤,为此开度调节杆应慎重调整。
特点:
1、气缸前腔设有一沟槽与阀门外界大气相通,为了让活塞杆向前伸时将活塞前腔的空气排出阀体外不产生背压。
2、在最下部加装有一个旁通道球阀,其作用是定期放掉所沉淀在主阀内的泥浆。
3、在缓闭系统中加装油缸,为借用管道压力水的作用将油缸内的油推入缓冲气缸内,使活塞伸出从而实现缓闭,同时对气缸进行润滑。

产品特色

01

流体阻力小

旋启式止回阀在完全打开的状况下,流体压力几乎不受阻碍,因此通过阀门的压力降相对较小

02

防水锤

微阻缓闭式止回阀安装在管路中,用来防止介质倒流和破坏性水锤,并能有效地减少阀门关闭的水锤压力,可保障管网运行

03

实用性佳

具有阀瓣轻、开度大、节电效果显著、流体阻力小、水锤机构设计新颖、密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点

04

阀体设计

阀体采用优质的铸钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性

05

缓闭式设计

当介质倒流时阀瓣先速闭后缓闭,缓闭时间可在0~60秒内任意调节,可调节到所产生的水锤峰值水大于工作压力的1.5倍,可调节到水泵倒转速度不超过电机额定转速的1.3倍

06

缓闭作用

阀瓣分成快速和缓慢两步关闭,达到了既防电机逆转又减弱水锤的作用

安装尺寸



DNHLBDNHLB
40200300220300700730580
50230300270350800820630
65290320290400900920700
803103543004501000950800
10035035032050011001100900
12540038034060013001200990
150480500410700140015501120
200500580450800150017001300
250600670550
