止回阀结构分类:升降式止回阀、旋启式止回阀和蝶式止回阀。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式。
微阻缓闭止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
适用介质:清水、海水、污水,不宜用于含有固体颗粒和粘度较大的介质。

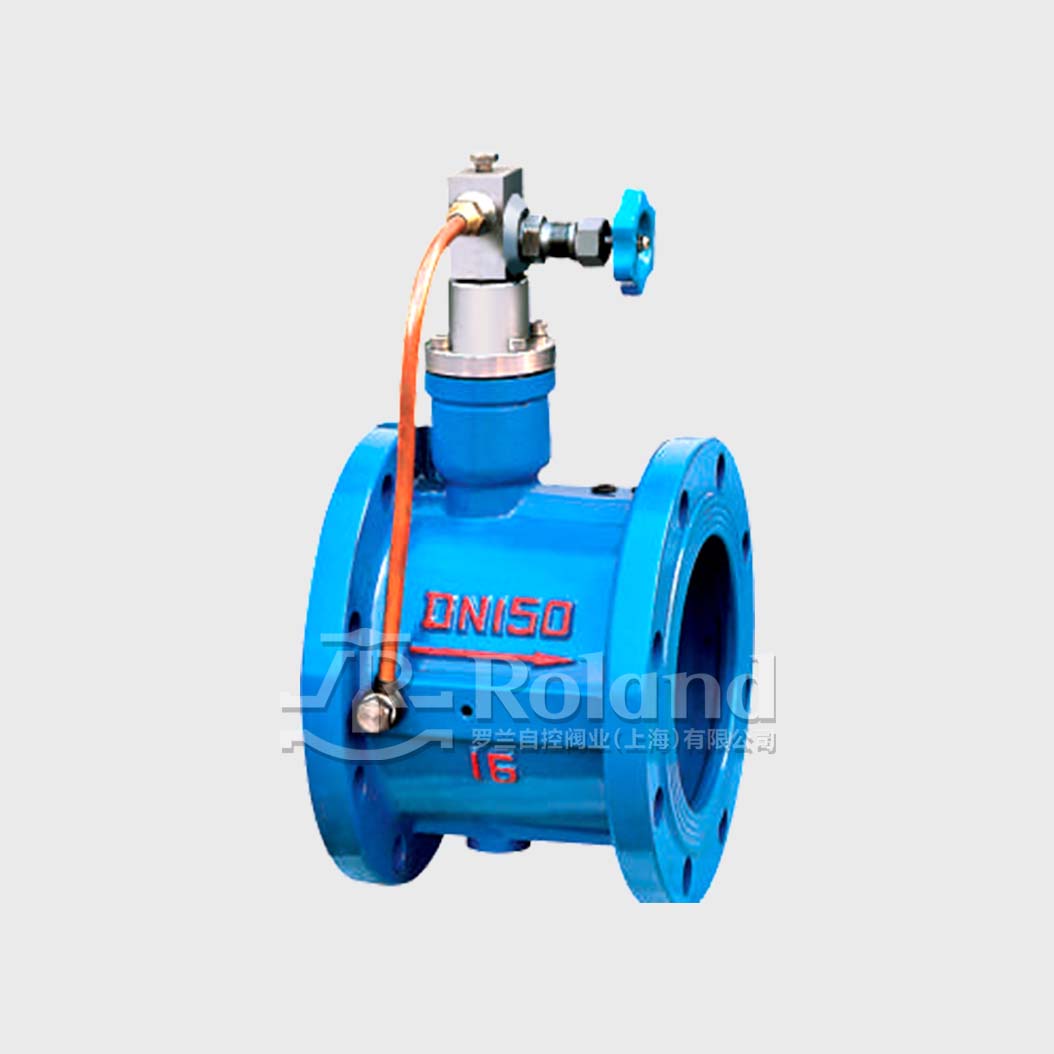

微阻缓闭蝶式止回阀既能阻止介质的倒流,又能限制破坏性水锤,保证管线的使用安全。
微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用,反应良好。
直通式的流道设计,流道通畅、流体阻力小,阀瓣在很小的压差下就能完全打开
阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成,硬度高、耐磨、耐高温、耐腐蚀、抗冲蚀,使用寿命长
结构新颖、体积小、重量轻、密封良好、启闭平稳、耐受磨损、使用寿命长,缓闭不受介质影响,有较好的节能等特点
阀体采用优质的铸铁材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性
缓闭系统性能优良,不受管道中介质的影响,结构紧凑,行程短,阀瓣先速关后缓闭,可有效预防破环性水锤
采用橡胶软密封,封闭性能好,耐磨损,使用寿命长,并且橡胶具有压力缓冲性能,使阀门启闭平稳,无震动,无噪音

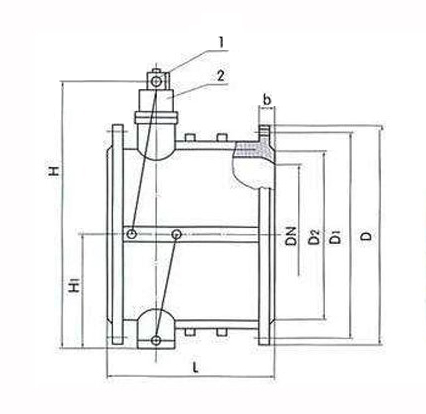

DN | IN | D | D1 | D2 | H | H1 | L | Z-Φd | 螺栓 |
150 | 6 | 280 | 240 | 210 | 228 | 172 | 210 | 8-Φ23 | 8-M20 |
200 | 8 | 335 | 295 | 265 | 270 | 210 | 230 | 8-Φ23 | 8-M20 |
250 | 10 | 390 | 350 | 320 | 305 | 240 | 250 | 12-Φ23 | 12-M20 |
300 | 12 | 440 | 400 | 368 | 367 | 264 | 270 | 12-Φ23 | 12-M20 |
350 | 14 | 500 | 460 | 428 | 422 | 294 | 290 | 16-Φ23 | 16-M20 |
400 | 16 | 565 | 515 | 482 | 462 | 324 | 310 | 16-Φ23 | 16-M22 |
450 | 18 | 615 | 565 | 532 | 497 | 351 | 330 | 20-Φ25 | 20-M22 |
500 | 20 | 670 | 620 | 585 | 532 | 379 | 350 | 20-Φ25 | 20-M22 |
600 | 24 | 780 | 725 | 685 | 607 | 434 | 390 | 20-Φ30 | 20-M27 |
700 | 28 | 895 | 840 | 800 | 702 | 491 | 430 | 24-Φ30 | 24-M27 |
800 | 32 | 1010 | 950 | 905 | 792 | 549 | 470 | 24-Φ34 | 24-M30 |
