止回阀结构分类:升降式止回阀、旋启式止回阀和蝶式止回阀。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式。
止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。
当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。
旋启式止回阀选用于公称压力150LB~600LB,工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上,适用介质为:水、油品、蒸汽等。
直通式的流道设计,流道通畅、流体阻力小,阀瓣在很小的压差下就能完全打开
密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好
硅溶胶精密铸造不锈钢阀体,结构紧凑、体积小、质量轻,因速闭作用,可防止介质倒流,消除水锤作用强
阀体采用优质的铸钢或不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性
阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成,硬度高、耐磨、耐高温、耐腐蚀、抗冲蚀,使用寿命长
阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,可按用户要求设计制造不同结构形式和连接形式的止回阀,能适用于各种压力、温度及介质工况

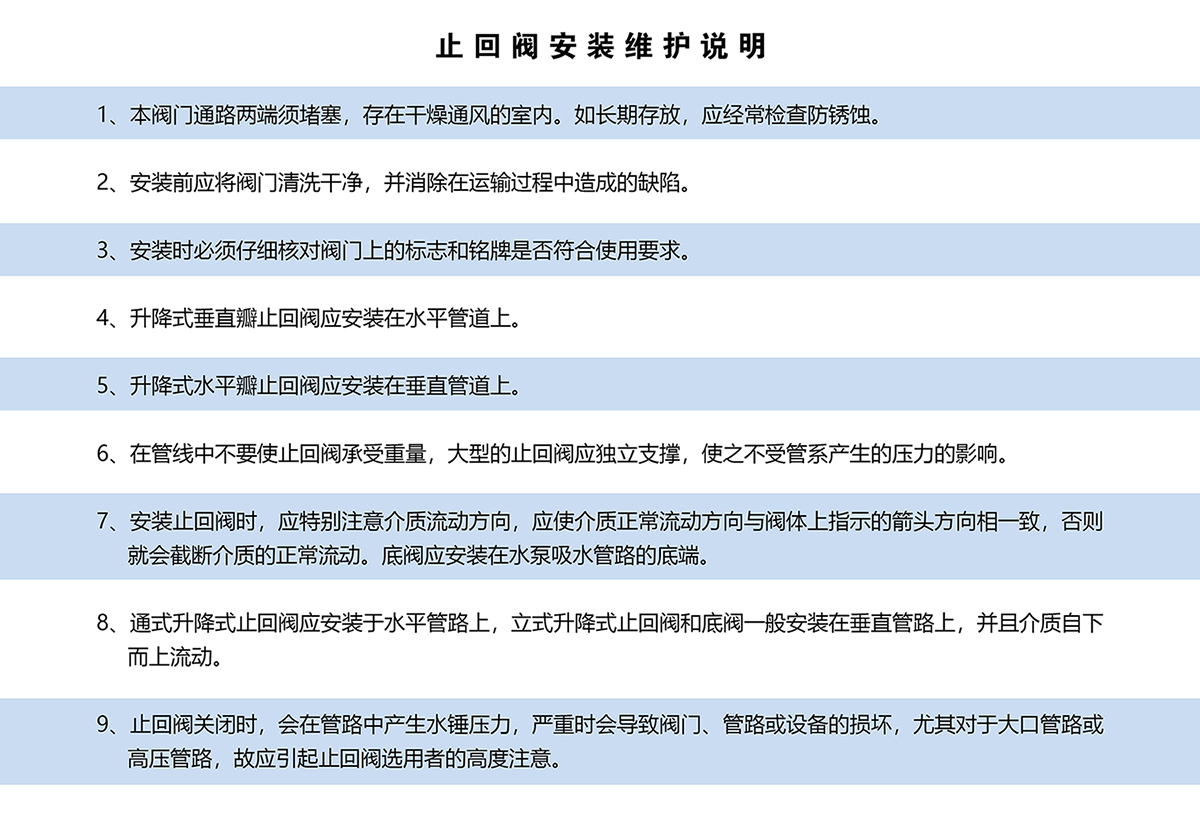

Class 150Lb
DN | IN | L | D | D1 | D2 | b | Z-d | H | KG |
50 | 2" | 203 | 157 | 120.7 | 92 | 19.5 | 4-19 | 161 | 17 |
65 | 2-1/2" | 216 | 178 | 139.7 | 105 | 22.5 | 4-19 | 180 | 23 |
80 | 3" | 241 | 190.5 | 152.4 | 127 | 24 | 4-19 | 190 | 33 |
100 | 4" | 292 | 229 | 190.5 | 157.2 | 24 | 8-19 | 220 | 44 |
150 | 6" | 356 | 279 | 241.5 | 216 | 25.5 | 8-22.5 | 257 | 78 |
200 | 8" | 495 | 343 | 298.5 | 270 | 29 | 8-22.5 | 292 | 137 |
250 | 10" | 622 | 406 | 362 | 324 | 30.5 | 12-25 | 350 | 207 |
300 | 12" | 698 | 483 | 432 | 381 | 32 | 12-25 | 398 | 279 |
350 | 14" | 787 | 533 | 476.8 | 413 | 35 | 12-29 | 445 | 387 |
400 | 16" | 864 | 597 | 539.8 | 470 | 37 | 16-29 | 490 | 446 |
450 | 18" | 978 | 635 | 577.8 | 533 | 40 | 16-32 | 520 | 621 |
500 | 20" | 978 | 698 | 635 | 584 | 43 | 20-32 | 546 | 770 |
600 | 24" | 1295 | 813 | 749.3 | 692 | 48 | 20-35 | 880 | 970 |
Class 300Lb
DN | IN | L | D | D1 | D2 | b | Z-d | H | KG |
50 | 2" | 267 | 165 | 127 | 92 | 22.5 | 8-19 | 179.5 | 20 |
65 | 2-1/2" | 292 | 190 | 150 | 105 | 25 | 8-22 | 190 | 24 |
80 | 3" | 318 | 210 | 168 | 127 | 29 | 8-22.5 | 212.4 | 40 |
100 | 4" | 356 | 254 | 200 | 157 | 32 | 8-22.5 | 246 | 51 |
150 | 6" | 445 | 317.5 | 269.7 | 216 | 37 | 12-22.5 | 292 | 90 |
200 | 8" | 533 | 381 | 330 | 270 | 41.5 | 12-25.5 | 328 | 175 |
250 | 10" | 622 | 444.5 | 387 | 324 | 48 | 16-28.5 | 378.6 | 210 |
300 | 12" | 711 | 521 | 451 | 381 | 51 | 16-32 | 420 | 286 |
350 | 14" | 838 | 584 | 514 | 54 | 54 | 20-32 | 470 | 400 |
400 | 16" | 864 | 648 | 572 | 57 | 57 | 20-35 | 530 | 550 |
450 | 18" | 978 | 711 | 629 | 60 | 60 | 24-35 | 584 | 700 |
500 | 20" | 1016 | 775 | 686 | 64 | 64 | 24-35 | 610 | 860 |
600 | 24" | 1346 | 914 | 813 | 70 | 70 | 24-41 | 860 | 1931 |
Class 600Lb
DN | IN | L | D | D1 | D2 | b | Z-d | H | KG |
50 | 2" | 292 | 165 | 127 | 92 | 25 | 8-19 | 203 | 34 |
65 | 2-1/2" | 330 | 190 | 150 | 105 | 29 | 8-22 | 229 | 45 |
80 | 3" | 356 | 210 | 168 | 127 | 32 | 8-22 | 235 | 63 |
100 | 4" | 432 | 273 | 216 | 157 | 38 | 8-25 | 286 | 114 |
150 | 6" | 559 | 356 | 292 | 216 | 48 | 8-29 | 330 | 207 |
200 | 8" | 660 | 419 | 349 | 270 | 56 | 12-29 | 381 | 387 |
250 | 10" | 787 | 508 | 432 | 324 | 64 | 12-32 | 457 | 580 |
300 | 12" | 838 | 559 | 489 | 381 | 67 | 16-35 | 584 | 778 |
350 | 14" | 889 | 603 | 527 | 413 | 70 | 20-38 | 635 | 869 |
400 | 16" | 991 | 686 | 603 | 470 | 76 | 20-41 | 684 | 1380 |
