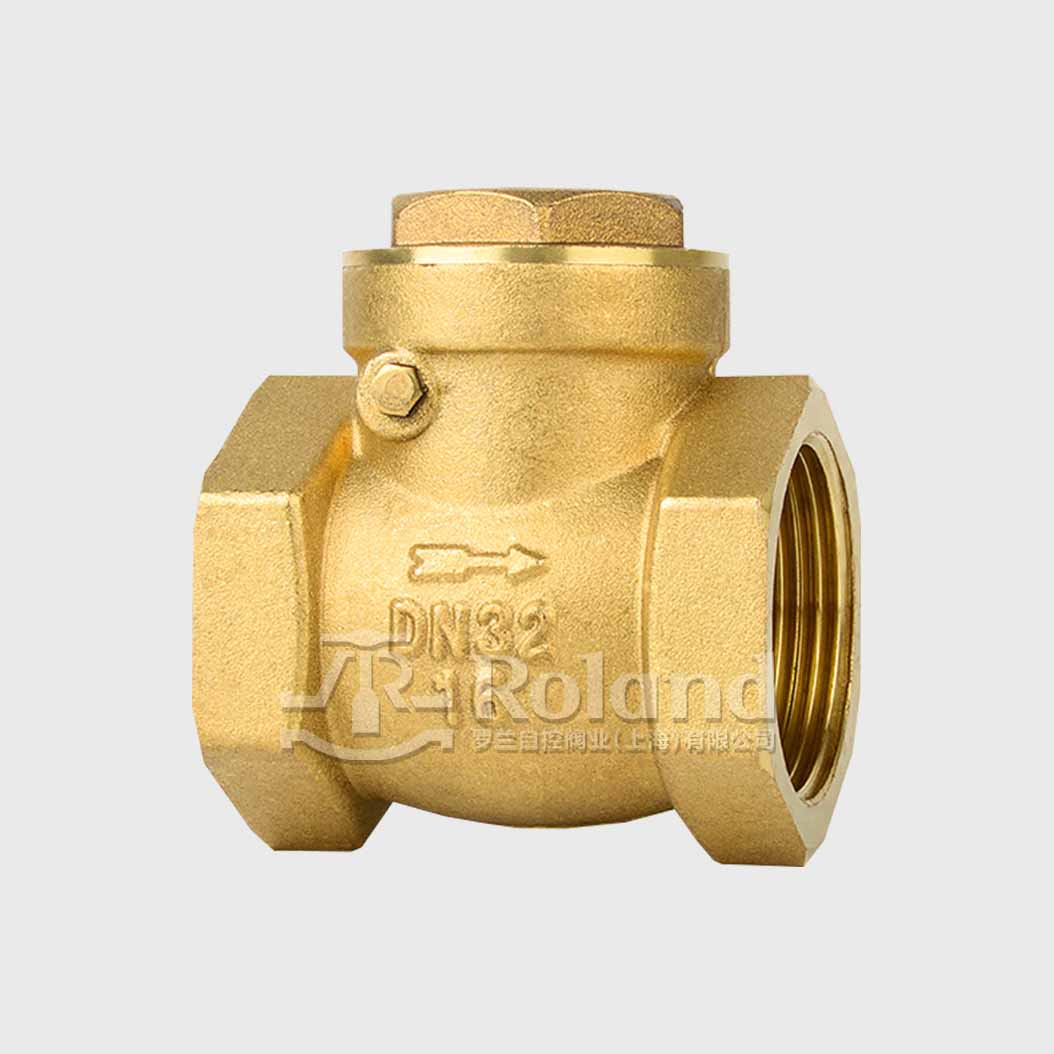

旋启式黄铜内螺纹止回阀
产品系列
密封材质
PTFE
公称通径
DN15 ~ DN50
连接方式
螺纹
公称压力
PN20
介质温度
PTFE:-29°C ~ 150°C
阀体材质
黄铜
驱动方式
自动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

旋启式黄铜内螺纹止回阀

止回阀结构分类:升降式止回阀、旋启式止回阀和蝶式止回阀。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式。

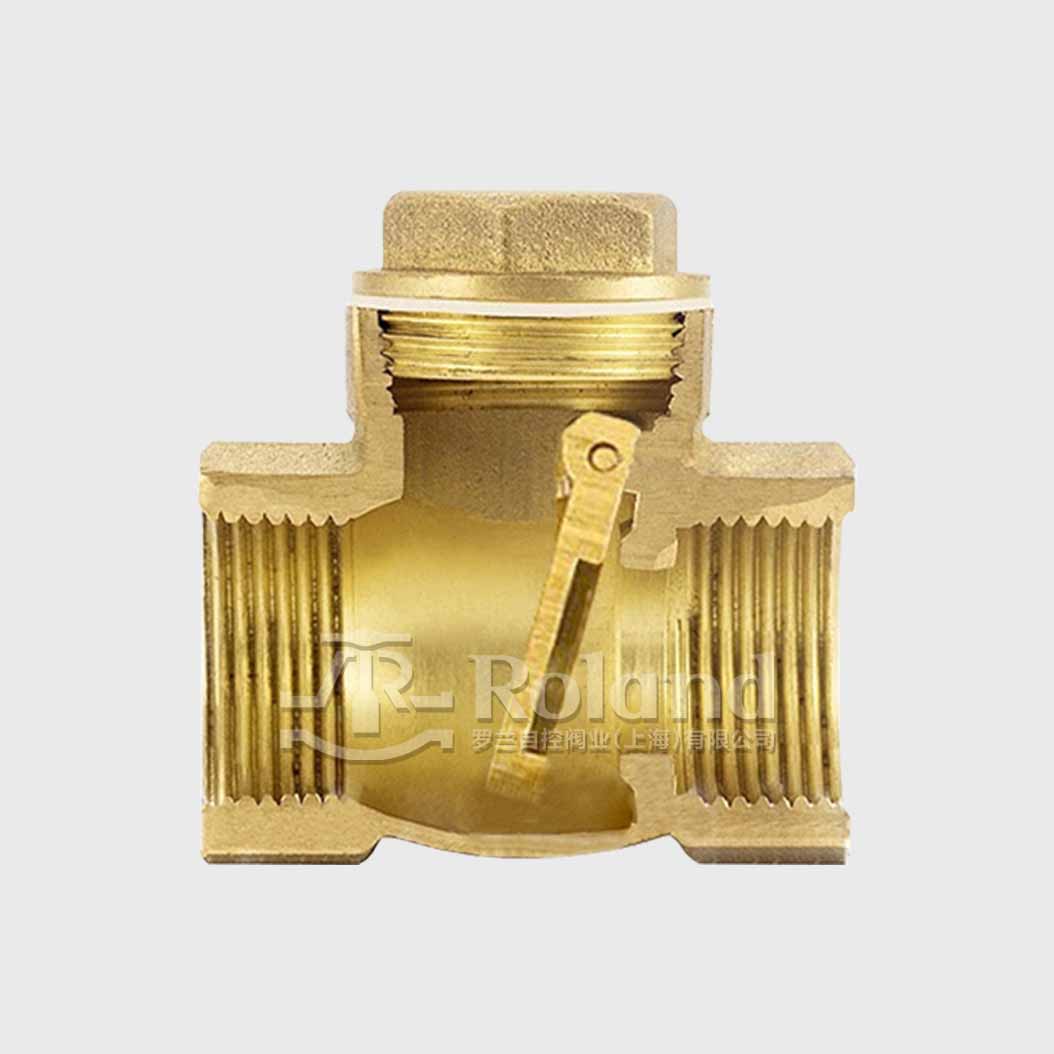

旋启式内螺纹止回阀采用内装摇臂旋启式结构,阀瓣绕转轴作旋转运动,阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。
当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭,止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。
适用介质:水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等。

产品特色

01

流体阻力小

直通式的流道设计,使得压力损失小、CV值高、流通能力强、流通阻力小

02

黄铜阀体

采用黄铜锻压成型,强度高、耐腐蚀、耐磨损、使用寿命长,使得阀门具有更好的牢固性和使用性

03

安装维修简单

精度高、结构紧凑、可垂直或水平安装,安装简单,维护方便,经久耐用

04

加长螺纹设计

安装贴合度高,防止阀门泄漏,防止在安装过程中水管抵住闸板

05

加厚阀帽

高精度CNC设备机加工而成,一体成型,壁厚均匀,耐磨损,强度高

06

密封性可靠

采用优良锻压工艺铸成的摇摆式闸板,无缝并合贴合度高,流体只进不外泄,密封性可靠

安装尺寸
