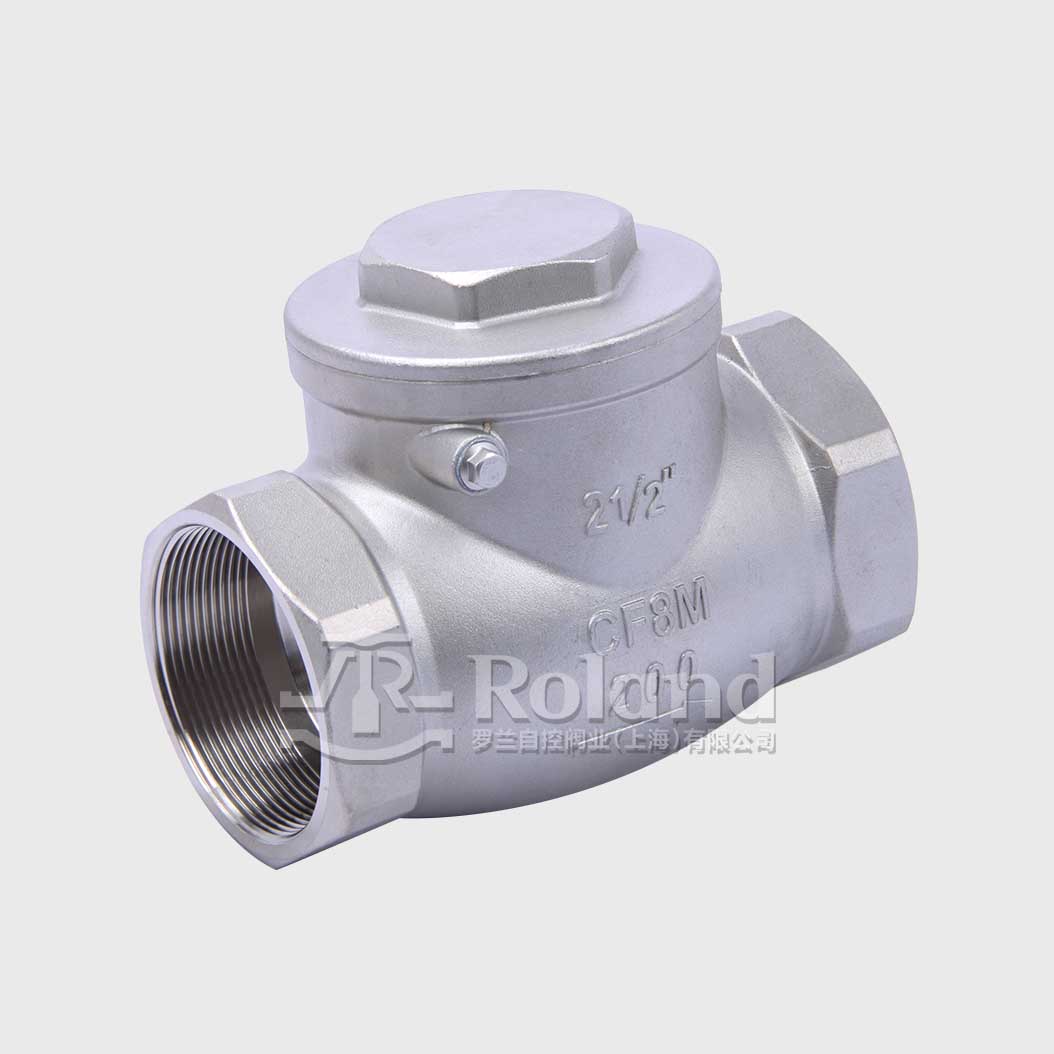

旋启式内螺纹止回阀
产品系列
H14W-16P
密封材质
PTFE
公称通径
DN15 ~ DN80
连接方式
螺纹
公称压力
200PSI
介质温度
PTFE:-29°C ~ 150°C
阀体材质
304 / 316 / 316L
驱动方式
自动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

旋启式内螺纹止回阀

止回阀结构分类:升降式止回阀、旋启式止回阀和蝶式止回阀。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式。
旋启式内螺纹止回阀采用内装摇臂旋启式结构,阀瓣绕转轴作旋转运动,阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。
当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭,止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。
适用介质:水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等。

产品特色

01

流体阻力小

直通式的流道设计,使得压力损失小、CV值高、流通能力强、流通阻力小

02

无泄漏

阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能

03

实用性佳

精度高、结构紧凑、带有弹簧装置、可垂直或水平安装,安装简单,维护方便,经久耐用

04

阀体设计

阀体采用优质的铸钢或不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性

05

防水锤

该阀结构紧凑,行程短,因此阀瓣关闭快速,可防止介质倒流,有效减小了水锤压力的危害

06

阀板设计

阀板采用对偶板上加两个扭力弹簧的设计,可使阀板自行速闭,减小水锤压力

安装尺寸

SIZEAHLKG
1/2154265310
3/4205180445
1256090680
1-1/432671051040
1-1/240751201490
250811402020
2-1/26593180
380104200
