止回阀结构分类:升降式止回阀、旋启式止回阀和蝶式止回阀。
升降式止回阀可分为立式和卧式两种。
蝶式止回阀为直通式。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种,主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。
旋启式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线型,流动阻力比升降式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。

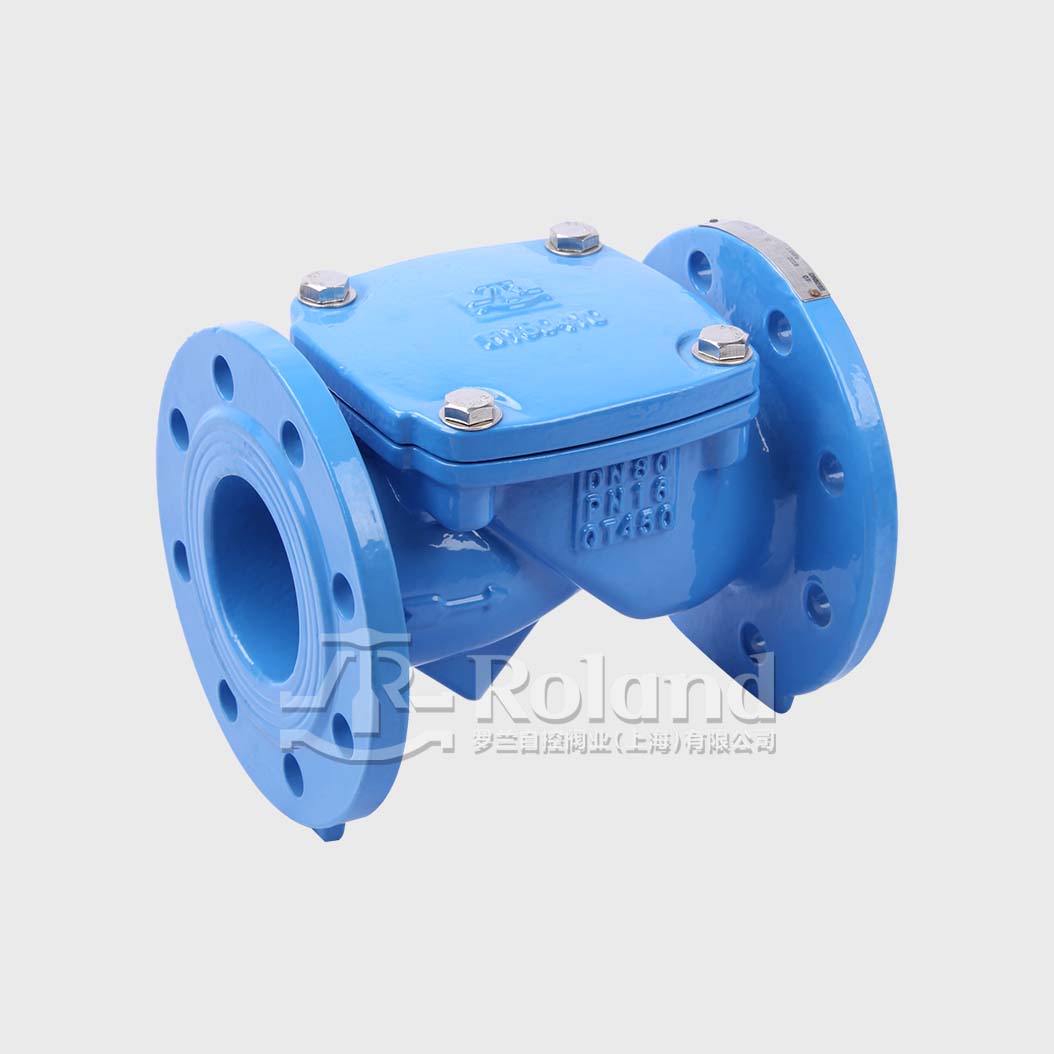

橡胶瓣止回阀由阀体、阀盖、阀瓣和弹簧等组成,主要用于给排水系统、石油、化工等工业部门的管道出口处,防止介质逆流。
适用介质:清水、油品。
旋启式止回阀在完全打开的状况下,流体压力几乎不受阻碍,因此通过阀门的压力降相对较小
由于本产品的封圈采用倾斜设计,关闭时间短,可减少水锤压力
阀门全开时,不易产生抖动现象;全关时,不易使密封圈变形损坏导致阀门泄漏
阀体采用优质的铸钢材料,具有良好的耐腐蚀性和耐磨损性,阀板采用全衬橡胶结构,具有很强的耐腐蚀性能,使得阀门具有更好的牢固性和使用性
阀瓣采用丁腈橡胶与钢板经高温压制而成,耐冲刷,密封性能好,产品结构简单、保养、维修、运输均很方便
旋启式止回阀有铰链机构,为了确保阀瓣每次都能到达阀座面的合适位置,阀瓣设计在铰链机构,以便阀瓣具有足够有旋启空间,并使阀瓣真正的、全面的与阀座接触

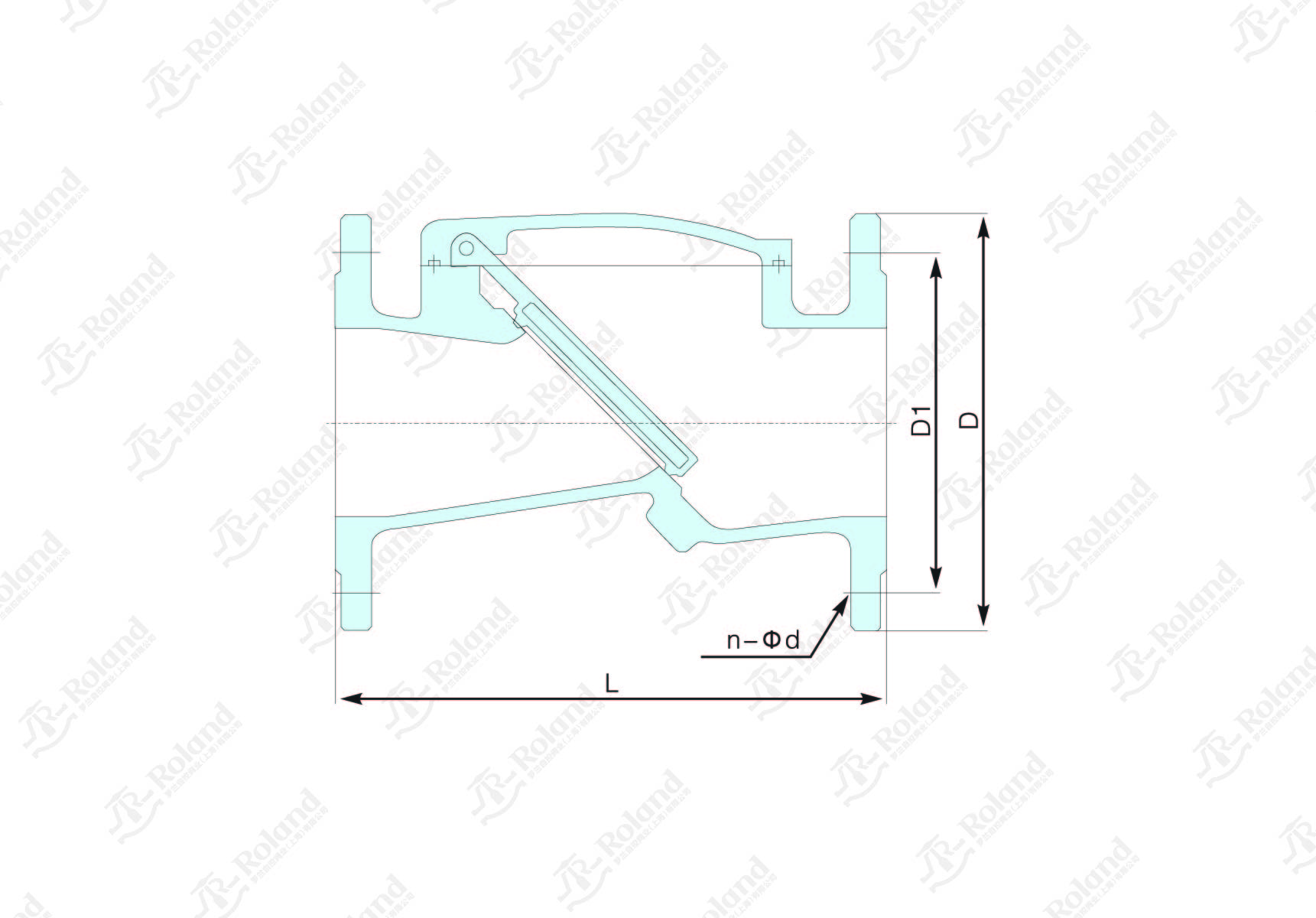

DN | L | D | D1 | d | n |
DN50 | 203 | 165 | 125 | 18 | 4 |
DN65 | 216 | 185 | 145 | 18 | 4 |
DN80 | 241 | 200 | 160 | 18 | 8 |
DN100 | 292 | 220 | 180 | 18 | 8 |
DN150 | 356 | 285 | 240 | 22 | 8 |
DN200 | 459 | 340 | 295 | 22 | 8 |
DN250 | 622 | 395 | 350 | 22 | 12 |
DN300 | 698 | 445 | 400 | 22 | 12 |
DN350 | 787 | 505 | 460 | 22 | 16 |
DN400 | 914 | 565 | 515 | 22 | 16 |
DN450 | 978 | 615 | 565 | 26 | 20 |
DN500 | 978 | 670 | 620 | 26 | 20 |
DN600 | 1295 | 780 | 725 | 30 | 20 |
