锻钢止回阀的三种阀盖设计形式:
1、螺栓式阀盖:其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。
2、焊接式阀盖:其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用透焊连接。
3、压力自紧式阀盖:其阀体与阀盖用螺纹连接,内压自密环密封。
止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。
止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。
当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。
升降式止回阀阀瓣沿着中心定位作升降运动 ,衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠,密封性能优良。
适用介质:水、油品、蒸汽、硝酸类、醋酸类等。
直通式的流道设计,使得压力损失小、CV值高、流通能力强、流通阻力小
阀体采用A105锻钢材质,硬度高、韧性强、耐压高,并具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性
硅溶胶精密铸造不锈钢阀体,结构紧凑、体积小、质量轻,因速闭作用,可防止介质倒流,消除水锤作用强
阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成,硬度高、耐磨、耐高温、耐腐蚀、抗冲蚀,使用寿命长
阀瓣在选择上可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式,以适用于不同的工况,保证密封性可靠
阀瓣座落位于阀体上阀座密封面上,阀门阀瓣可以自由地升降,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上并切断流动

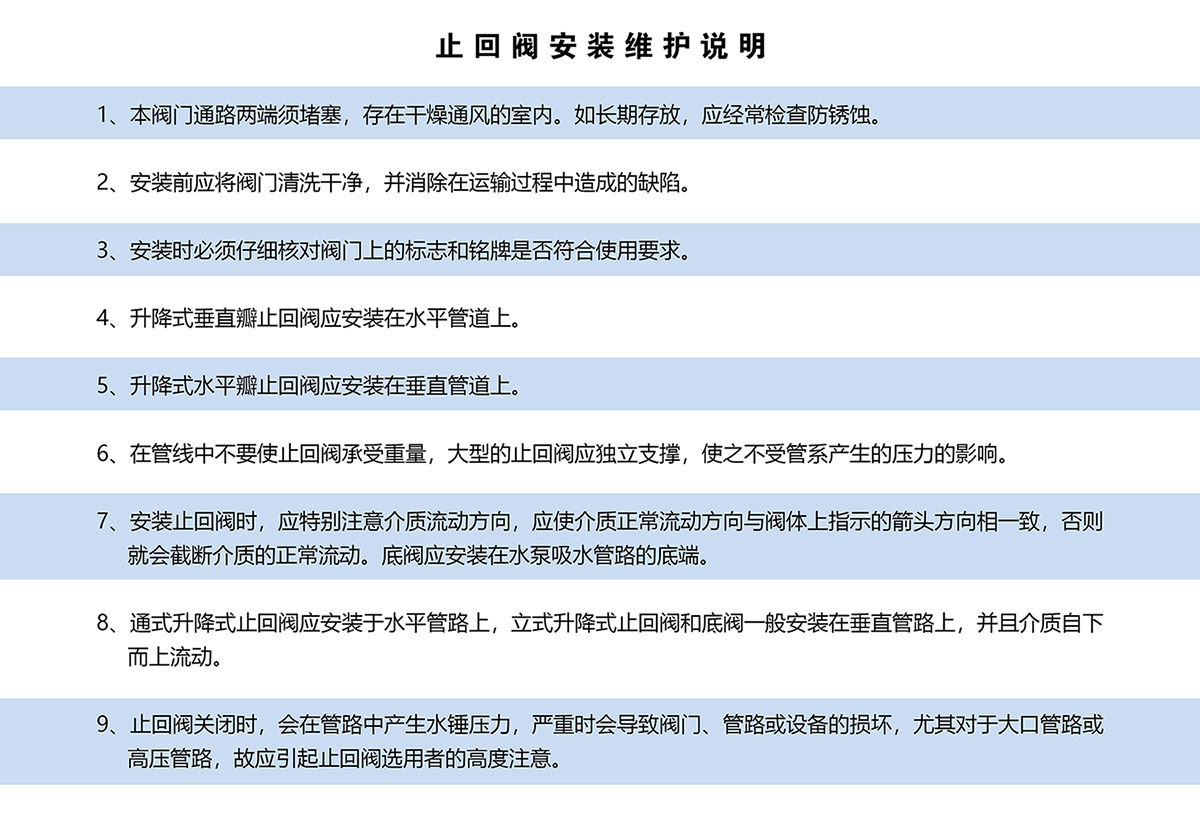

800LB
NPS-缩径 | NPS-全径 | L | W | KG-螺栓式 | KG-焊接式 |
3/8” | — | 79 | 61 | 1.4 | 1.1 |
1/2” | 3/8” | 79 | 61 | 1.2 | 1 |
3/4” | 1/2” | 92 | 65 | 1.5 | 1.2 |
1” | 3/4” | 111 | 79 | 3.1 | 2.9 |
1-1/4” | 1” | 120 | 95 | 3.9 | 3.3 |
1-1/2” | 1-1/4” | 152 | 103 | 5.6 | 4.9 |
2” | 1-1/2” | 172 | 118 | 8.9 | 8.1 |
— | 2” | 200 | 132 | 12.5 | 10.9 |
900LB ~ 1500LB
NPS-缩径 | NPS-全径 | L | W | KG-螺栓式 | KG-焊接式 |
3/8” | — | 92 | 65 | 1.6 | 1.3 |
1/2” | 3/8” | 111 | 79 | 3.4 | 3.2 |
3/4” | 1/2” | 111 | 79 | 3.3 | 3.1 |
1” | 3/4” | 120 | 97 | 5.5 | 4.8 |
1-1/4” | 1” | 152 | 104 | 6.0 | 5.4 |
1-1/2” | 1-1/4” | 172 | 120 | 9.2 | 8.5 |
2” | 1-1/2” | 200 | 139 | 12.9 | 11.2 |
— | 2” | 220 | 215 | 16.2 | 14.3 |
800LB
NPS | L | W | KG |
3/8” | 79 | 61 | 1.1 |
1/2” | 79 | 61 | 1.0 |
3/4” | 92 | 78 | 1.9 |
1” | 111 | 84 | 3.9 |
1-1/4” | 120 | 101 | 4.5 |
1-1/2” | 120 | 120 | 7.3 |
2” | 140 | 133 | 10.0 |
900LB ~ 1500LB
NPS | L | W | KG |
3/8” | 92 | 79 | 3.1 |
1/2” | 111 | 79 | 3.0 |
3/4” | 111 | 79 | 3.6 |
1” | 120 | 97 | 4.3 |
1-1/4” | 120 | 105 | 6.1 |
1-1/2” | 140 | 120 | 8.8 |
2” | 178 | 140 | 12.6 |
