您所在的位置: 首页 > 产品中心 >升降式对夹止回阀

升降式对夹止回阀
产品系列
RH71W-16P
密封材质
金属密封
公称通径
DN15 ~ DN300
连接方式
对夹
公称压力
PN10 ~ PN40
介质温度
≤350°C
阀体材质
WCB / 304 / 316
驱动方式
自动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

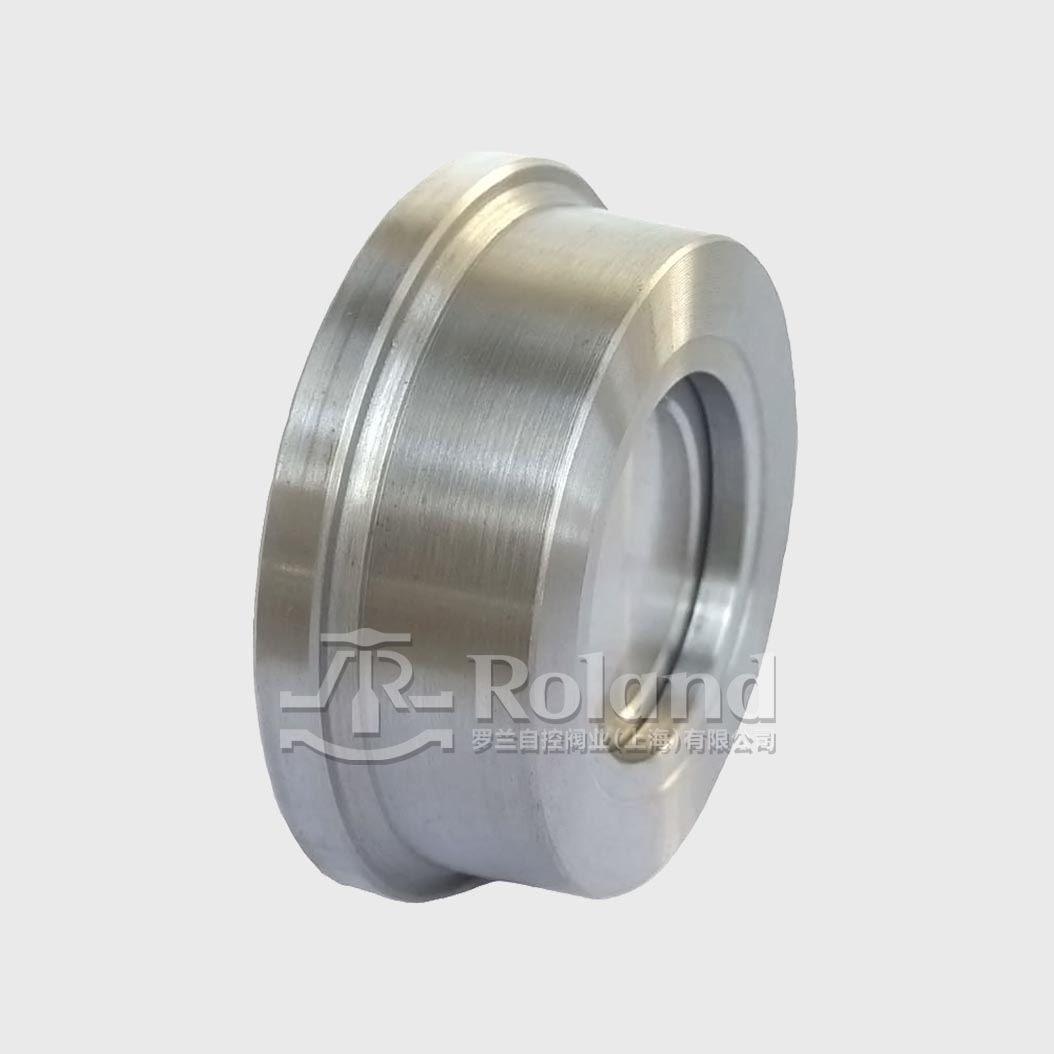

升降式对夹止回阀

止回阀结构分类:升降式止回阀、旋启式止回阀和蝶式止回阀。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式。
止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。
止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。
当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。
升降式止回阀阀瓣沿着中心定位作升降运动 ,衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠,密封性能优良。
适用介质:水、油品、蒸汽、硝酸类、磷酸、醋酸类、混酸、尿素、甲胺液等。
产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

产品特色

01

阀体设计

阀体采用优质的不锈钢材料,边角经过细致打磨处理为圆润的钝角,主体加厚提高承压能力,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性

02

密封副

密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长

03

实用性佳

硅溶胶精密铸造不锈钢阀体,结构紧凑、体积小、质量轻,因速闭作用,可防止介质倒流,消除水锤作用强

04

阀板设计

阀板采用对偶板上加两个扭力弹簧的设计,可使阀板自行速闭,减小水锤压力

05

阀瓣材质选择

阀瓣在选择上可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式,以适用于不同的工况,保证密封性可靠

06

阀瓣设计

阀瓣座落位于阀体上阀座密封面上,阀门阀瓣可以自由地升降,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上并切断流动

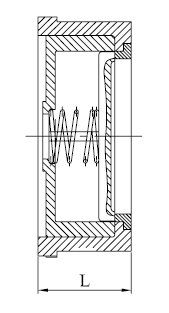

安装尺寸

DNLD-PN16D-PN25D-PN40
1525484848
2031.5585858
2535.5686868
3240808087
4045909090
5056105105105
6563125125125
8071140140140
10080160165165
125110190195195
150125215225225
200160270285390
250200330340350
300250385400415


法兰连接尺寸:铁制阀门按GB4216.4(5)-84标准,钢制阀门按GB/T9113.1-2000标准。
