升降式法兰止回阀

止回阀结构分类：升降式止回阀、旋启式止回阀和蝶式止回阀。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式。
止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。
止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。
当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。
升降式止回阀阀瓣沿着中心定位作升降运动，衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠，密封性能优良。
适用介质：水、油品、蒸汽、硝酸类、磷酸、醋酸类、混酸、尿素、甲胺液等。
产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

产品特色

01 阀体设计: 阀体采用优质的不锈钢材料，边角经过细致打磨处理为圆润的钝角，主体加厚提高承压能力，具有良好的耐腐蚀性和耐磨损性，使得阀门具有更好的牢固性和使用性

02 密封副: 密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长

03 实用性佳: 硅溶胶精密铸造不锈钢阀体，结构紧凑、体积小、质量轻，因速闭作用，可防止介质倒流，消除水锤作用强

04 阀板设计: 阀板采用对偶板上加两个扭力弹簧的设计，可使阀板自行速闭，减小水锤压力

05 阀瓣材质选择: 阀瓣在选择上可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式，以适用于不同的工况，保证密封性可靠

06 阀瓣设计: 阀瓣座落位于阀体上阀座密封面上，阀门阀瓣可以自由地升降，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上并切断流动

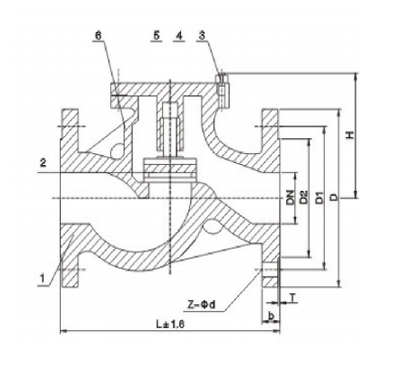

安装尺寸

H41H一16C H41Y一16C H41Y一16P H41Y一16R H41Y一16I

DN	L	D	D1	D2	b	Z-Φd	H	KG
15	130	95	65	45	14	4-Φ14	77	3
20	150	105	75	55	14	4-Φ14	77	4
25	160	115	85	65	14	4-Φ14	80	5
32	180	135	100	78	16	4-Φ18	85	7
40	200	145	110	85	16	4-Φ18	95	9
50	230	160	125	100	16	4-Φ18	105	10
65	290	180	145	120	18	4-Φ18	120	20
80	310	195	160	135	20	8-Φ18	130	30
100	350	215	180	155	20	8-Φ18	140	39
125	400	245	210	185	22	8-Φ18	155	50
150	480	280	240	210	24	8-Φ23	180	70
200	600	335	295	265	26	12-Φ23	211	231
250	730	405	355	320	30	12-Φ25	260	251
300	850	460	410	375	34	12-Φ25	323	395

H41H一25 H41Y一25 H41Y一25P H41Y一25R H41Y一25I

DN	L	D	D1	D2	b	Z-Φd	H	KG
15	130	95	65	45	16	4-Φ14	100	3.4
20	150	105	75	55	16	4-Φ14	105	5
25	160	115	85	65	16	4-Φ14	120	5.7
32	180	135	100	78	18	4-Φ18	130	9.1
40	200	145	110	85	18	4-Φ18	135	11.8
50	230	160	125	100	20	4-Φ18	149	14.4
65	290	180	145	120	22	8-Φ18	160	23
80	310	195	160	135	22	8-Φ18	169	30
100	350	230	190	160	24	8-Φ23	194	44
125	400	270	220	180	28	8-Φ25	222	65
150	480	300	250	218	30	8-Φ25	255	99
200	600	360	310	278	34	12-Φ25	305	190
250	730	425	370	332	36	12-Φ30	355	323
300	850	485	430	390	40	16-Φ30	410	450

H41H一40 H41Y一40 H41Y一40P H41Y一40R H41Y一40I

DN	L	D	D1	D2	D6	b	Z-Φd	H	KG
15	130	95	65	45	40	16	4-Φ14	100	4
20	150	105	75	55	51	16	4-Φ14	105	5.5
25	160	115	85	65	58	16	4-Φ14	120	6
32	180	135	100	78	66	18	4-Φ18	130	12
40	200	145	110	85	76	18	4-Φ18	135	14
50	230	160	125	100	88	20	4-Φ18	149	18
65	290	180	145	120	110	22	8-Φ18	160	27
80	310	195	160	135	121	22	8-Φ18	169	36
100	350	230	190	160	150	24	8-Φ23	194	50
125	400	270	220	188	176	28	8-Φ25	225	75
150	480	300	250	218	204	30	8-Φ25	255	119
200	600	375	320	282	260	38	12-Φ30	305	217
250	730	445	385	345	313	42	12-Φ34	360	365
300	850	510	450	408	364	46	12-Φ34	415	310

H41H一64 H41Y一64 H41Y一64P H41Y一64R H41Y一64I

DN	L	D	D1	D2	D6	b	Z-Φd	H	KG
15	210	105	75	55	40	18	4-Φ14	100	7
20	230	125	90	68	51	20	4-Φ18	110	11
25	230	135	100	78	58	22	4-Φ18	125	13
32	260	150	110	82	66	24	4-Φ23	140	14
40	260	165	125	95	76	24	4-Φ23	168	20
50	300	175	135	105	88	26	4-Φ23	170	23
65	340	200	160	130	110	28	8-Φ23	188	37
80	380	210	170	140	121	30	8-Φ23	205	46
100	430	250	200	168	150	32	8-Φ25	230	68
125	500	295	240	202	176	36	8-Φ30	230	89
150	550	340	280	240	204	38	8-Φ34	265	131
200	650	405	345	300	260	44	12-Φ34	310	235
