您所在的位置: 首页 > 阀门中心 >立式内螺纹止回阀

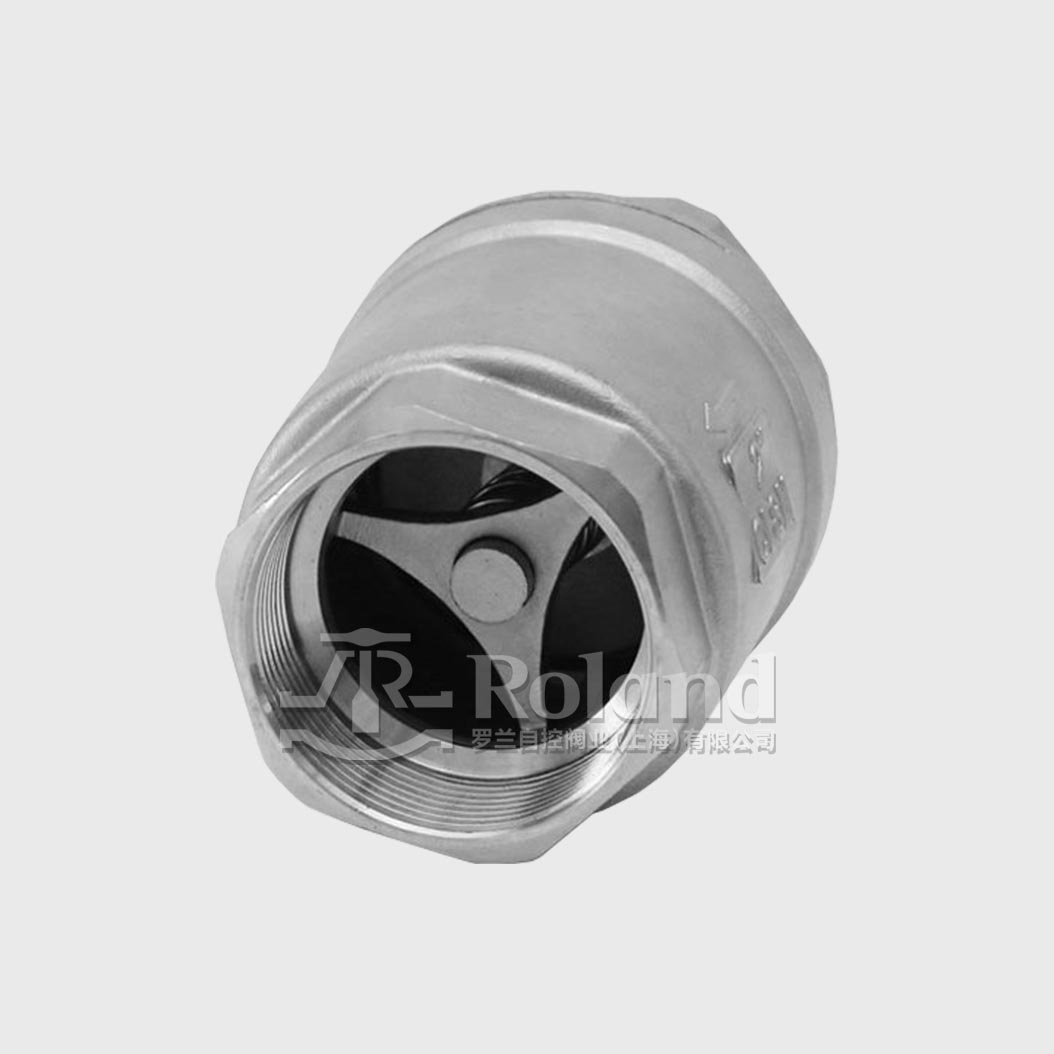

立式内螺纹止回阀
产品系列
H12W-16P
密封材质
PTFE / FPM / PPL / 硬密封
公称通径
DN15 ~ DN50
连接方式
螺纹
公称压力
PN6 ~ PN16
介质温度
PTFE:-29°C ~ 150°C / FPM:-29°C ~ 180°C / PPL:-29°C ~ 250°C
阀体材质
304 / 316 / 316L
驱动方式
自动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

立式内螺纹止回阀

止回阀结构分类:升降式止回阀、旋启式止回阀和蝶式止回阀。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式。
立式止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流,启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。
止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。
当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。
内螺纹立式止回阀由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可,主要适应管道系统中防止介质倒流使用。
广泛应用于排水、冶金、建筑、空调、石油、食品、医疗、轻纺、水电等行业。

产品特色

01

流体阻力小

直通式的流道设计,使得压力损失小、CV值高、流通能力强、流通阻力小

02

阀体设计

阀体采用优质的不锈钢材料,边角经过细致打磨处理为圆润的钝角,主体加厚提高承压能力,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性

03

实用性佳

硅溶胶精密铸造不锈钢阀体,结构紧凑、体积小、质量轻,因速闭作用,可防止介质倒流,消除水锤作用强

04

阀板设计

阀板采用对偶板上加两个扭力弹簧的设计,可使阀板自行速闭,减小水锤压力

05

阀瓣材质选择

阀瓣在选择上可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式,以适用于不同的工况,保证密封性可靠

06

阀瓣设计

阀瓣座落位于阀体上阀座密封面上,阀门阀瓣可以自由地升降,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上并切断流动

安装尺寸

DNZGHL
151/27343
203/48548
2519555
321-1/411373
401-1/213886
50215698
