止回阀结构分类：升降式止回阀、旋启式止回阀和蝶式止回阀。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式。
止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
大口径静音式止回阀一般应用在水力项目当中，都是较大口径DN300及以上。
静音式止回阀安装于水泵出口处，可在水流倒流前先行快速关闭，避免产生水锤、水击声和破坏型冲击，以达到静音、防止倒流和保护设备的目的。
广泛用于给排水、消防、暖通、工业等系统。
采用符合水力学的轮廓设计，取得较佳的流线型水路，内部附有导流体的设计能保证最小的压力损失及良好的静音效果
主要应用在水力管道当中，当水的介质倒流时能够快速关闭阀门，避免由于管道关闭而产生水锤及水撞击声音以达到静音效果
采用短型设计，产品还有着体积小、占用空间小优点，特别适合一些口径较大的水力管道当中应用
阀体采用优质的铸钢材料，具有良好的耐腐蚀性和耐磨损性，使得阀门具有更好的牢固性和使用性
阀瓣启闭行程很短，停泵时可快速关闭，防止较大的水锤声，形成静音效果
阀瓣在选择上可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式，以适用于不同的工况，保证密封性可靠
PN10

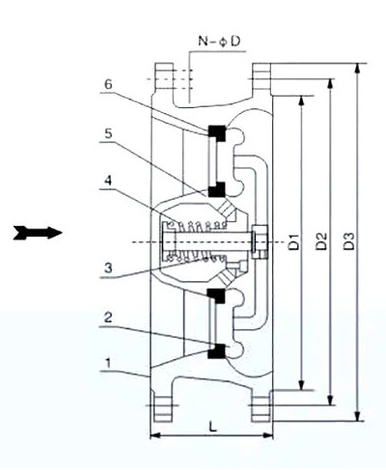

| DN | D1 | D2 | D3 | N-Φd | L |
| 300 | 370 | 400 | 460 | 12-13 | 181 |
| 350 | 429 | 460 | 520 | 16-23 | 184 |
| 400 | 480 | 515 | 580 | 16-28 | 191 |
| 450 | 530 | 565 | 640 | 20-28 | 203 |
| 500 | 582 | 620 | 715 | 20-28 | 219 |
| 600 | 682 | 725 | 810 | 20-31 | 222 |
| 700 | 794 | 840 | 895 | 24-31 | 280 |
| 800 | 901 | 950 | 1015 | 24-33 | 356 |
| 900 | 1001 | 1050 | 1125 | 28-40 | 368 |
| 1000 | 1112 | 1160 | 1230 | 28-43 | 432 |
| 1200 | 1328 | 1380 | 1455 | 32-49 | 524 |
PN16
| DN | D1 | D2 | D3 | N-Φd | L |
| 300 | 370 | 410 | 460 | 12-28 | 181 |
| 350 | 429 | 470 | 520 | 16-28 | 184 |
| 400 | 480 | 525 | 580 | 16-31 | 191 |
| 450 | 530 | 585 | 640 | 20-31 | 203 |
| 500 | 582 | 650 | 715 | 20-34 | 219 |
| 600 | 682 | 770 | 840 | 20-37 | 222 |
| 700 | 794 | 8400 | 910 | 24-37 | 280 |
| 800 | 901 | 950 | 1025 | 24-40 | 356 |
| 900 | 1001 | 1050 | 1125 | 28-40 | 368 |
| 1000 | 1112 | 1170 | 1255 | 28-43 | 432 |
| 1200 | 1328 | 1390 | 1485 | 32-49 | 524 |
