您所在的位置: 首页 > 阀门中心 >球形止回阀

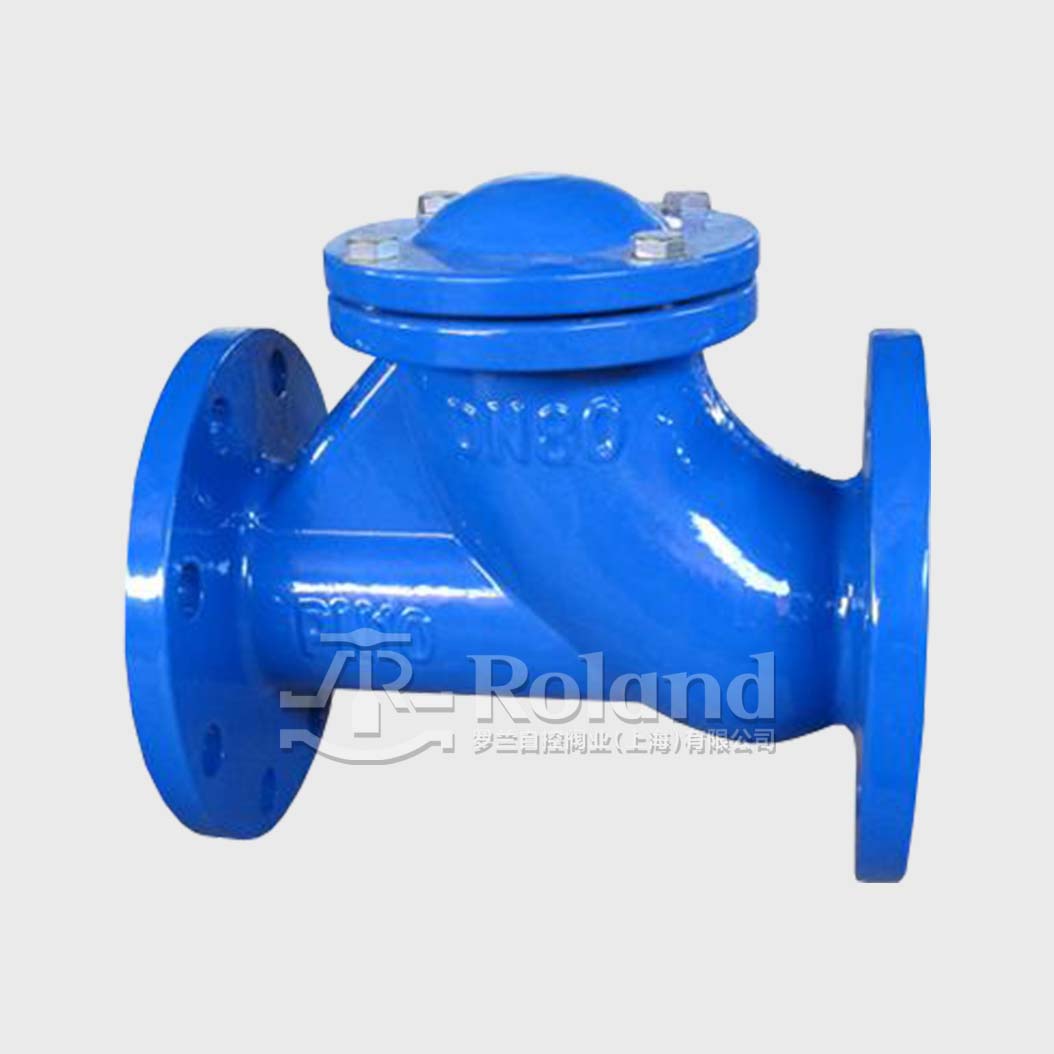

球形止回阀
产品系列
HQ41X-16C
密封材质
NBR
公称通径
DN50 ~ DN350
连接方式
法兰
公称压力
PN10 ~ PN16
介质温度
NBR:-29°C ~ 80°C
阀体材质
QT450 / WCB
驱动方式
自动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

球形止回阀

止回阀结构分类:升降式止回阀、旋启式止回阀和蝶式止回阀。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式。
止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。
当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。
球型止回阀采用橡胶包皮滚球为阀瓣,在介质的作用下可在阀体内的整体式滑道上作上下左右滚动,从而打开或关闭阀门。
水平或垂直安装均可,可用于冷水、热水、工业及生活污水管网,更适合潜水排污泵。

产品特色

01

流体阻力小

旋启式止回阀在完全打开的状况下,流体压力几乎不受阻碍,因此通过阀门的压力降相对较小

02

封圈倾斜设计

由于本产品的封圈采用倾斜设计,关闭时间短,可减少水锤压力

03

启闭安全

阀门全开时,不易产生抖动现象;全关时,不易使密封圈变形损坏导致阀门泄漏

04

阀体设计

阀体采用优质的铸钢材料,具有良好的耐腐蚀性和耐磨损性,阀板采用全衬橡胶结构,具有很强的耐腐蚀性能,使得阀门具有更好的牢固性和使用性

05

阀瓣材质

阀瓣采用丁腈橡胶与钢板经高温压制而成,耐冲刷,密封性能好,产品结构简单、保养、维修、运输均很方便

06

旋启式设计

旋启式止回阀有铰链机构,为了确保阀瓣每次都能到达阀座面的合适位置,阀瓣设计在铰链机构,以便阀瓣具有足够有旋启空间,并使阀瓣真正的、全面的与阀座接触

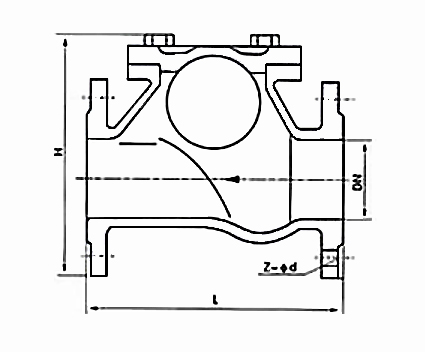

安装尺寸

PN1.0MPa按GB4216.4-84标准;PN1.6MPa按GB4216.5-84标准


DNLH
50216185
65241210
80293245
100305280
125381335
150403400
200495495
250622600
300698715
350787800
