电动英标隔膜阀
产品系列
RG4 C1XC16-D
密封材质
NBR / EPDM / PTFE / FPM
公称通径
DN15 ~ DN300
连接方式
法兰
公称压力
PN16 ~ PN40
介质温度
NBR:-29°C ~ 80°C / EPDM:-29°C ~ 120°C / PTFE:-29°C ~ 150°C / FPM:-29°C ~ 180°C
阀体材质
WCB / 304 / 316
驱动方式
电动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

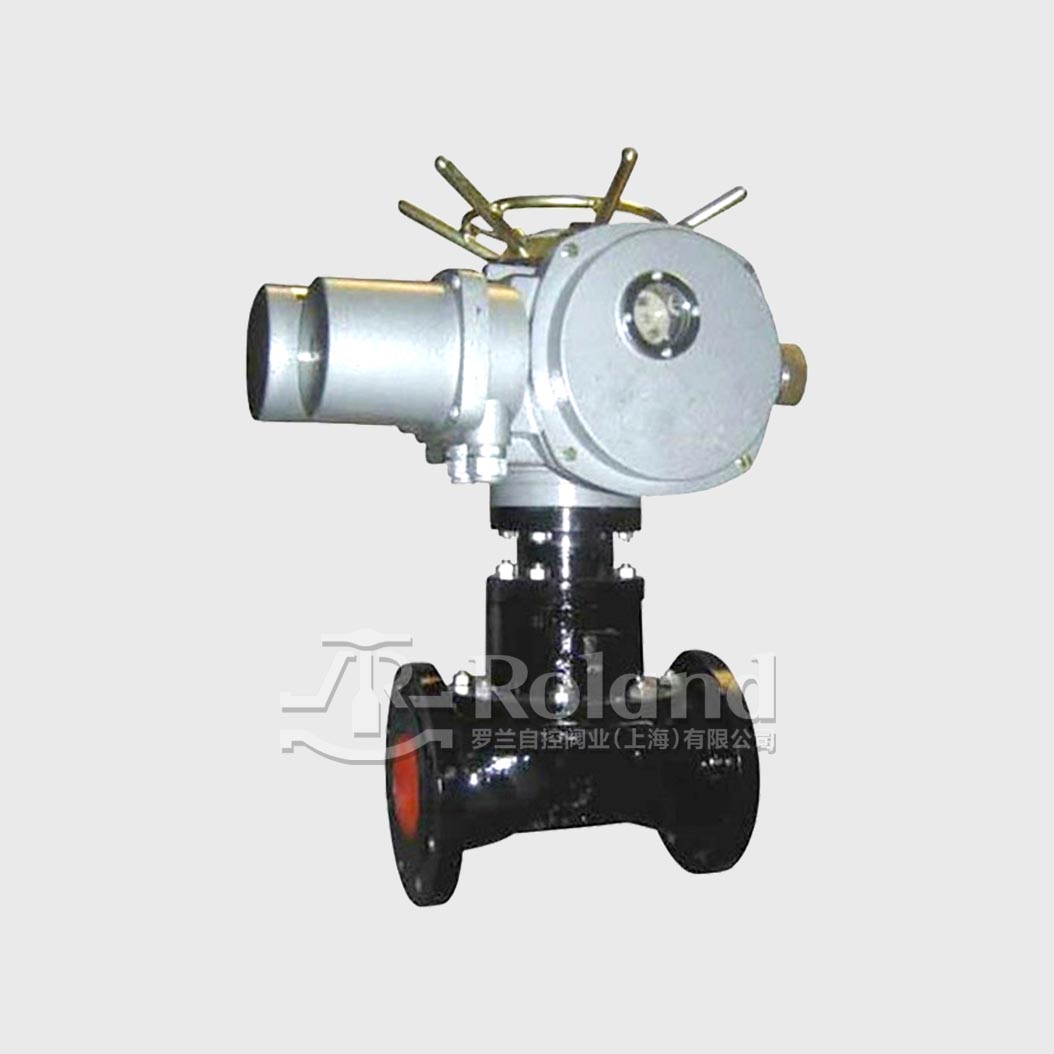

电动英标隔膜阀

隔膜阀是用隔膜作启闭件封闭流道、截断流体、并将阀体内腔和阀盖内腔隔开的截止阀。
结构形式:屋脊式、直流式、截止式、直通式、闸板式、直角式。
气动驱动形式:常开式、常闭式、往复式。
英标电动隔膜阀用于控制非腐蚀性或一般腐蚀性以及强腐蚀性介质,阀体内腔表面无衬里或覆有可选择的各种氟塑料和各种橡胶,适用于各种不同工作温度和流体管路。
该阀是由电动执行机构带动传动螺杆,使阀芯上下运动,同时拉动膜片上下运动使其关闭和打开,从而达到管道中的介质截断功能和接通。
可按工况要求选择不同的阀内衬里材质和隔膜材料,可适用不同程度的温度,抗不同程度的腐蚀介质。
广泛适用于:化工、石油、冶金、制药、电力等行业中,对酸碱性强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。
衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

产品特色

01

流体阻力小

流线型的流道设计,使得压力损失小、CV值高、流通能力强、流通阻力小

02

阀体设计

阀体采用优质的铸钢或不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性

03

无泄漏

隔膜把上下阀体隔开,使上部零件不受介质腐蚀,省去填料密封结构,并在密封面外配以弹性衬垫阀座,完全达到介质零泄漏

04

启闭显示

隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别,以指示阀门的启闭行程,当顺时针放置手轮时,手轮即下移,阀瓣随之带动隔膜下降使通路截断,反之则阀门即开启,色别随之显露

05

适用范围广

衬里材料多样可选性,可适用于各种介质,并具有良好的耐腐蚀性

06

密封性可靠

可按工况要求选取橡胶或塑料等软质密封制作隔膜,密封性能可靠,但隔膜为易损件,应视介质特性和工况要求定期更换,以保证密封性能稳定使用

安装尺寸
