截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。
阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。
波纹管截止阀只适用于全开和全关,不允许作调节和节流。
保温波纹管截止阀是在波纹管密封的截止阀基础上加夹套保温层,对管道输送的易凝固介质进行有效的保冷保热效果,并通过波纹管的双重密封作用,使得保温的同时达到内外均零泄露。
适用介质:水、蒸汽、油品、硝酸类、醋酸类等。
应用场合:广泛应用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。
阀体采用优质的铸钢或不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性
保温夹套截止阀采用整体式夹套结构设计,更能均匀地保温、保冷

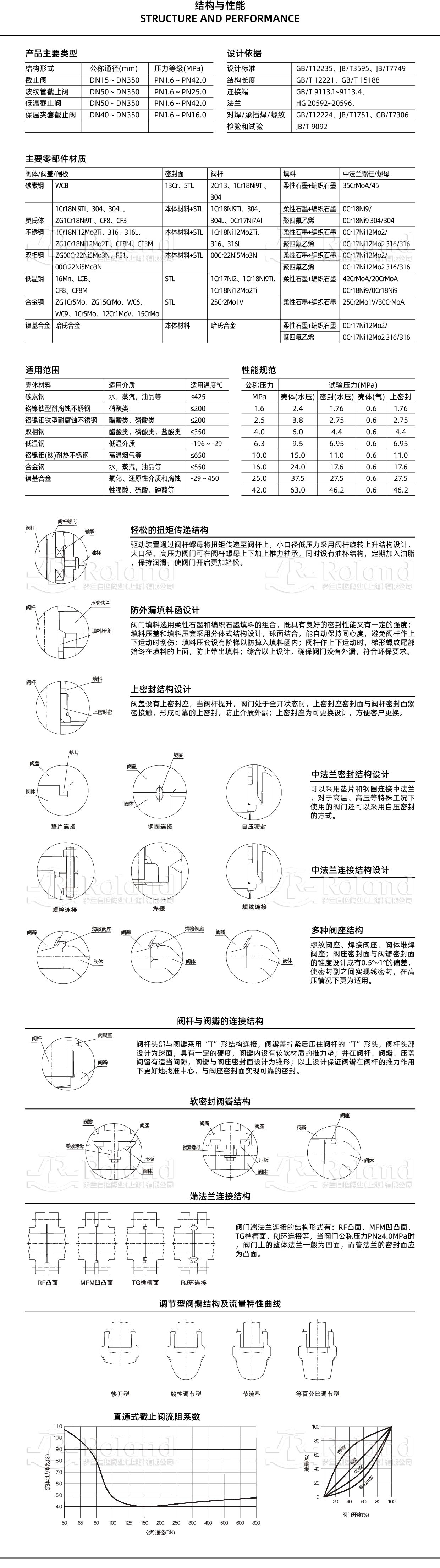

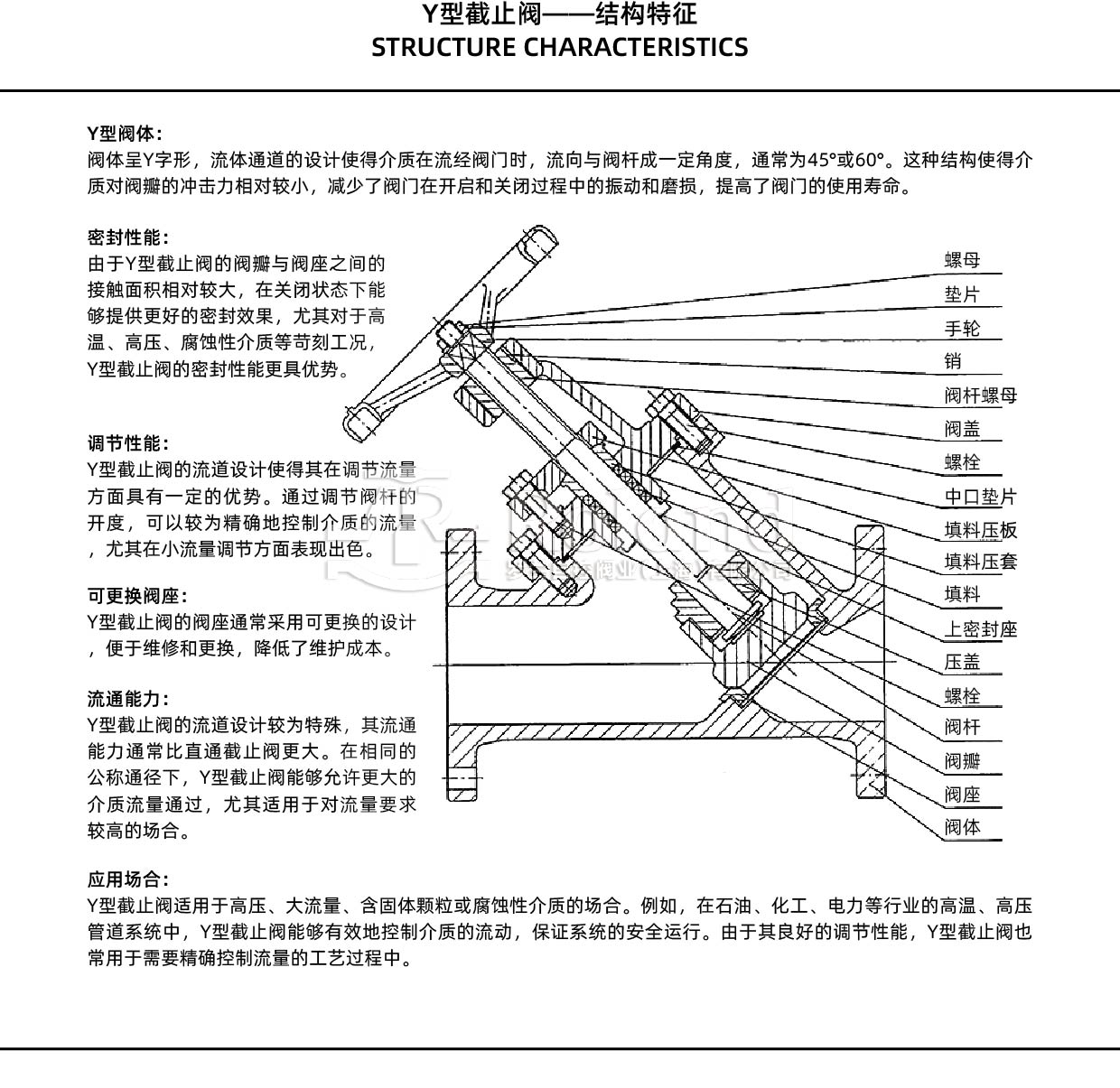

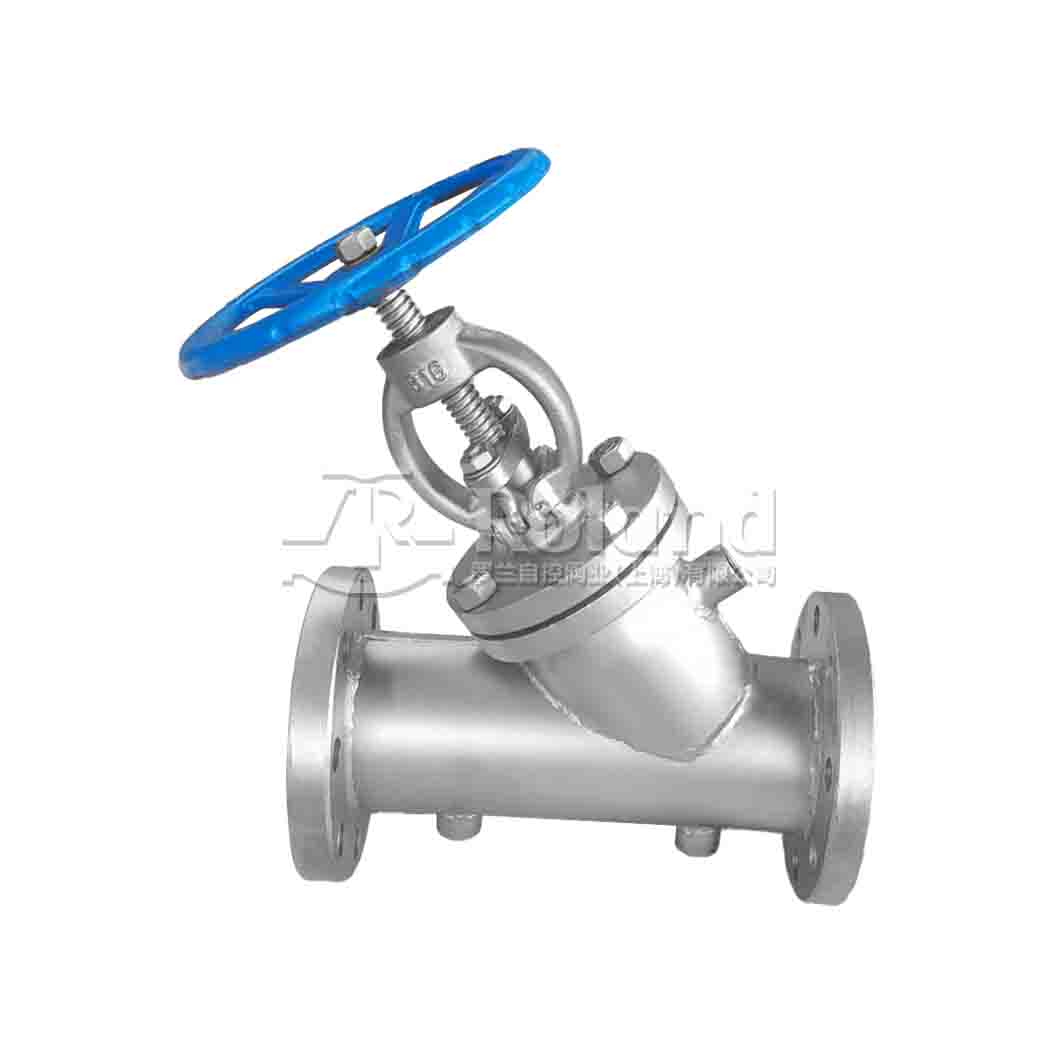

Y型保温截止阀开闭过程中,密封面之间摩擦力小,结构长度短、制造工艺性好、维修方便,不仅适用于中、低压,而且适用于高压
阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节
保温夹套截止阀重量轻、无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固

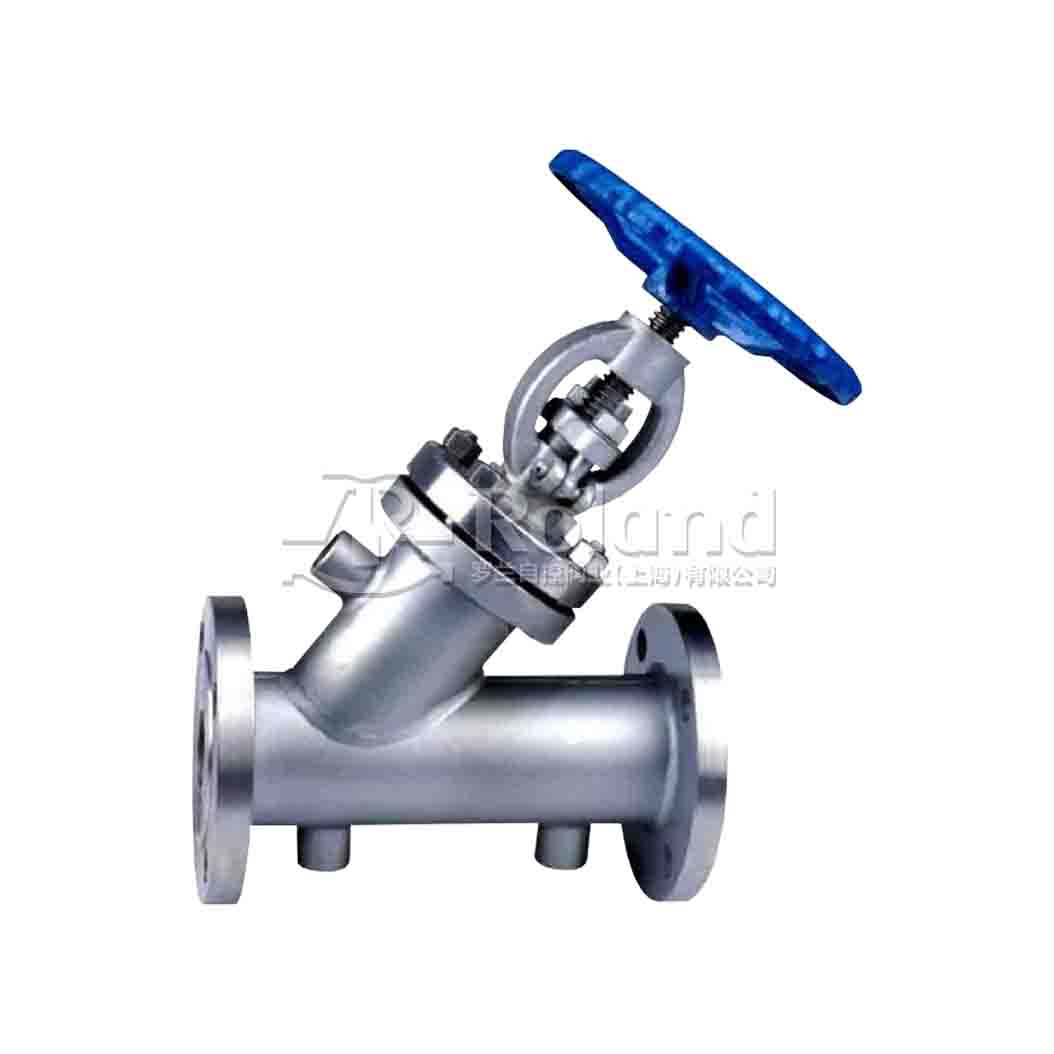

Y型保温截止阀属于强制密封式阀门,在阀门关闭时,向阀瓣施加压力,强制密封面不泄漏,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通
PN25

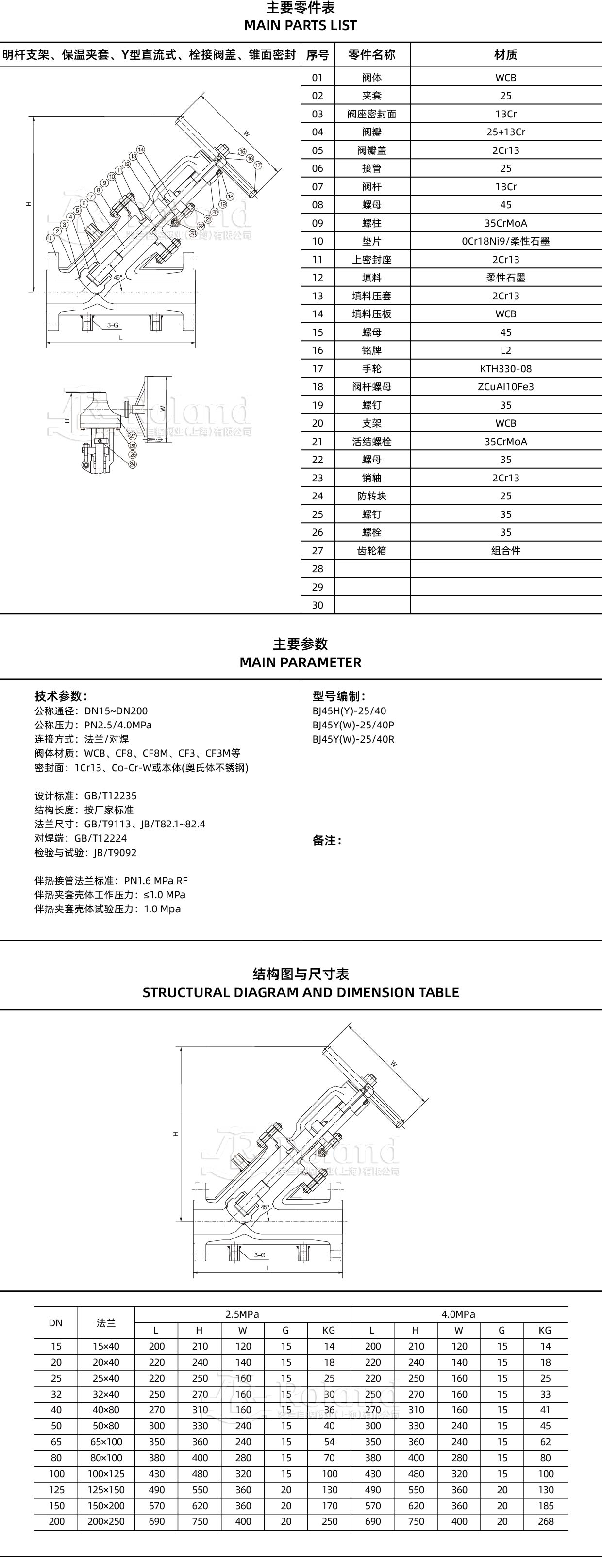

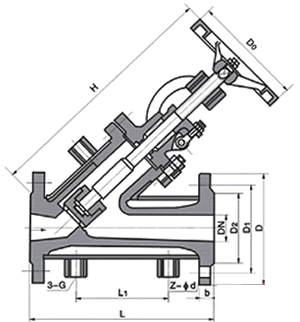

DN | L | L1 | H | 3-G | D | D1 | D2 | b | Z-Φd | D0 | KG |
15 | 200 | 50 | 210 | 1/2 | 105 | 75 | 55 | 16 | 4-14 | 120 | 14 |
20 | 220 | 50 | 240 | 1/2 | 115 | 85 | 65 | 16 | 4-14 | 140 | 18 |
25 | 220 | 50 | 250 | 1/2 | 135 | 100 | 78 | 18 | 4-18 | 160 | 25 |
32 | 250 | 55 | 270 | 1/2 | 145 | 110 | 85 | 18 | 4-18 | 160 | 30 |
40 | 270 | 60 | 310 | 1/2 | 160 | 125 | 100 | 20 | 4-18 | 160 | 36 |
50 | 300 | 60 | 330 | 3/4 | 180 | 145 | 120 | 22 | 8-18 | 240 | 40 |
65 | 350 | 65 | 360 | 3/4 | 195 | 160 | 135 | 22 | 8-18 | 240 | 54 |
80 | 380 | 70 | 400 | 3/4 | 230 | 190 | 160 | 24 | 8-23 | 280 | 70 |
100 | 430 | 75 | 480 | 1 | 270 | 220 | 188 | 28 | 8-25 | 320 | 100 |
125 | 490 | 80 | 550 | 1 | 300 | 250 | 218 | 30 | 8-25 | 360 | 130 |
150 | 570 | 90 | 620 | 1 | 330 | 280 | 248 | 32 | 12-25 | 360 | 170 |
200 | 690 | 95 | 750 | 1 | 395 | 340 | 302 | 36 | 12-25 | 400 | 250 |
PN40
DN | L | L1 | H | 3-G | D | D1 | D2 | b | Z-Φd | D0 | KG |
15 | 200 | 50 | 210 | 1/2 | 105 | 75 | 55 | 16 | 4-14 | 120 | 14 |
20 | 220 | 50 | 240 | 1/2 | 115 | 85 | 65 | 16 | 4-14 | 140 | 18 |
25 | 220 | 50 | 250 | 1/2 | 135 | 100 | 78 | 18 | 4-18 | 160 | 25 |
32 | 250 | 55 | 270 | 1/2 | 145 | 110 | 85 | 18 | 4-18 | 160 | 33 |
40 | 270 | 60 | 310 | 1/2 | 160 | 125 | 100 | 20 | 4-18 | 160 | 41 |
50 | 300 | 60 | 330 | 3/4 | 180 | 145 | 120 | 22 | 8-18 | 240 | 45 |
65 | 350 | 65 | 360 | 3/4 | 192 | 160 | 135 | 22 | 8-18 | 240 | 62 |
80 | 380 | 70 | 400 | 3/4 | 230 | 190 | 160 | 24 | 8-23 | 280 | 80 |
100 | 430 | 75 | 480 | 1 | 270 | 220 | 188 | 28 | 8-25 | 320 | 100 |
125 | 490 | 80 | 550 | 1 | 300 | 250 | 218 | 30 | 8-25 | 360 | 130 |
150 | 570 | 90 | 620 | 1 | 350 | 295 | 258 | 34 | 12-30 | 360 | 185 |
200 | 690 | 95 | 750 | 1 | 415 | 355 | 315 | 40 | 12-34 | 400 | 268 |
