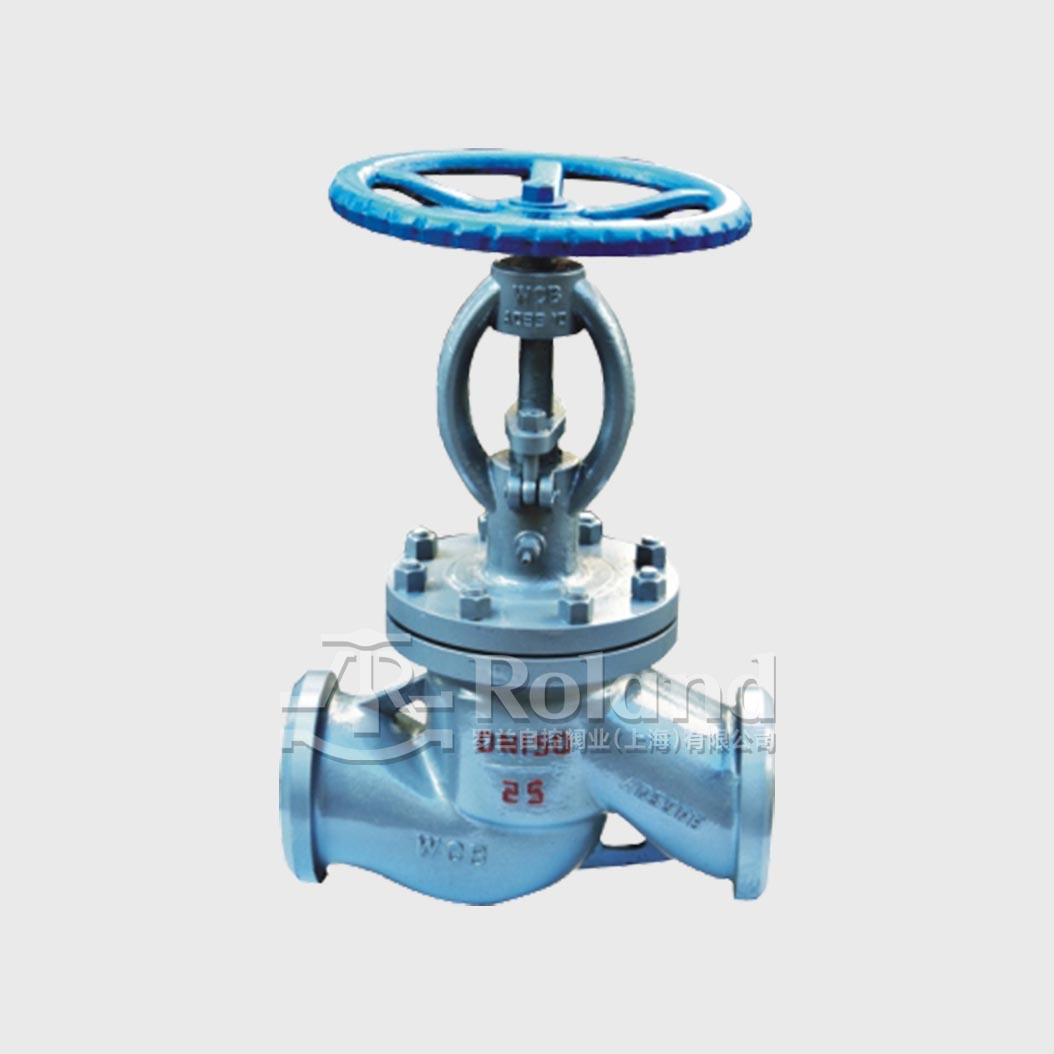

水封截止阀适用于公称压力PN2.5～4.0MPa，工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质，适用介质为：水、油品、蒸汽和非腐蚀性气体。
阀体采用优质的铸钢或不锈钢材料，具有良好的耐腐蚀性和耐磨损性，使得阀门具有更好的牢固性和使用性
水封截止阀的填料函设计成水密封结构，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使系统大气隔离，保证良好的气密性
阀杆经调质及表面氮化处理，表面硬度高、耐磨、抗擦伤、同时防腐蚀、使用寿命长
阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节
阀瓣、阀座密封面采用铁基合金堆焊或司太立钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长
水封截止阀的倒密封采用不锈钢螺纹连接密封或本体堆焊奥氏不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行
PN25
| DN | L | D | D1 | D2 | D6 | b | f | n | Z-Φd | D0 | H | KG |
| 10 | 130 | 90 | 60 | 40 | — | 16 | 2 | — | 4-14 | 120 | 272 | 6 |
| 15 | 130 | 95 | 65 | 45 | — | 16 | 2 | — | 4-14 | 120 | 272 | 6 |
| 20 | 150 | 105 | 75 | 55 | — | 16 | 2 | — | 4-14 | 120 | 280 | 6 |
| 25 | 160 | 115 | 85 | 65 | — | 16 | 2 | — | 4-14 | 160 | 332 | 10 |
| 32 | 180 | 135 | 100 | 78 | — | 18 | 2 | — | 4-18 | 160 | 342 | 11 |
| 40 | 200 | 145 | 110 | 85 | — | 18 | 3 | — | 4-18 | 200 | 395 | 17 |
| 50 | 230 | 160 | 125 | 100 | — | 20 | 3 | — | 4-18 | 240 | 431 | 24 |
| 65 | 290 | 180 | 145 | 120 | — | 22 | 3 | — | 4-18 | 280 | 457 | 33 |
| 80 | 310 | 195 | 160 | 135 | — | 22 | 3 | — | 8-18 | 320 | 505 | 47 |
| 100 | 350 | 230 | 190 | 160 | — | 24 | 3 | — | 8-23 | 360 | 549 | 62 |
| 125 | 400 | 270 | 220 | 188 | — | 28 | 3 | — | 8-25 | 400 | 621 | 96 |
| 150 | 480 | 300 | 250 | 218 | — | 30 | 3 | — | 8-25 | 500 | 703 | 128 |
| 200 | 600 | 360 | 310 | 278 | — | 34 | 3 | — | 12-25 | 650 | 828 | 168 |
PN40
| DN | L | D | D1 | D2 | D6 | b | f | n | Z-Φd | D0 | H | KG |
| 10 | 130 | 90 | 60 | 40 | 35 | 16 | 2 | 4 | 4-14 | 120 | 272 | 6 |
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-14 | 120 | 272 | 6 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | 120 | 280 | 6 |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-14 | 160 | 332 | 10 |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 160 | 342 | 11 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | 200 | 395 | 17 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 240 | 431 | 24 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 4-18 | 280 | 457 | 33 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 320 | 505 | 47 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 360 | 549 | 62 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-25 | 400 | 621 | 96 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-25 | 500 | 703 | 128 |
| 200 | 600 | 360 | 310 | 278 | 260 | 34 | 3 | 4.5 | 12-25 | 650 | 828 | 168 |
